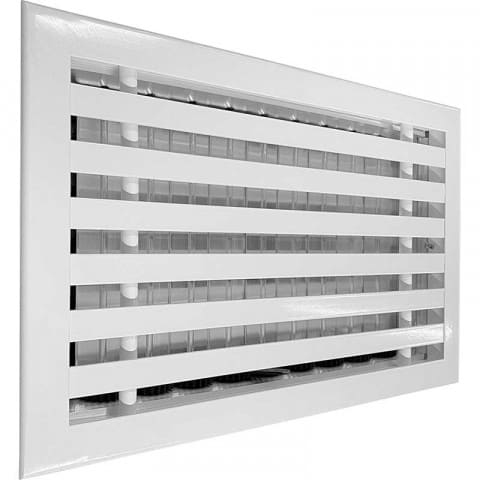

Настенная линейная решетка с клапаном расхода воздуха РАН-Т+Р

Категории


Материал: Алюминий.

Изделие соответствует требованиям: СТБ 1915-2020.

Полная информация о настенной линейной решетке с клапаном расхода воздуха РАН-Т+Р - Подробнее

Настенная линейная решетка с клапаном расхода воздуха РАН-Т+Р предназначена для обеспечения работы систем вентиляции, кондиционирования и отопления. Она используется в жилых, коммерческих и производственных помещениях, применяется в приточно-вытяжных системах  и для распределения воздуха от отопительных приборов.

Основные преимущества решетки:

  1. привлекательный внешний вид;
  2. компактные размеры;
  3. можно установить в стену и в потолок;
  4. обеспечивает оптимальный контроль расхода воздуха без необходимости частой настройки.

Устройство настенной линейной решетки РАН-Т+Р

Решетка представляет собой металлический экран с горизонтальными жалюзи т-образной формы. Такая форма способствует равномерному распределению воздуха. Основной конструктивный элемент – встроенный клапан с фиксированным положением для оптимального регулирования поток воздуха, снижения его избыточного давления. Лопатка клапана регулируется с помощью ручки, что позволяет расположить ее в стандартном положении для удобства монтажа и эксплуатации. Решетки РАН-Б+Р могут быть дополнены отверстиями на лицевой стороне для винтового крепления. Решетка универсальна в использовании – подходит для монтажа на стенах и потолках, легко интегрируется в вентиляционные системы различной сложности.

Материалы и их характеристики

Для изготовления решетки используется алюминиевый профиль АДЗ1 (ГОСТ 22233-2001) и пластиковые комплектующие. Металлические детали проходят этапы тщательной обработки для исключения образования зазубрин и дефектов. Наружное покрытие выполнено с использованием порошковых красок, соответствующих стандарту RAL, что обеспечивает выбор цвета в зависимости от дизайна помещения.

При обращении за покупкой решетки к нам вы получаете:

  1. Широкий выбор продукции – в наличии и под заказ решетки различных размеров и цветов.
  2. Индивидуальный подход – помощь в подборе оборудования под любые задачи.
  3. Высокое качество – продукция проходит строгий контроль на всех этапах изготовления.
  4. Быстрая доставка – мы обеспечиваем оперативную поставку товара.

Купить настенную линейную решетку с клапаном расхода воздуха РАН-Т+Р вы можете, оставив заявку в форме обратной связи. Если у вас есть вопросы, наши специалисты помогут подобрать нужное оборудование. Звоните нам по номерам телефонов +375(29)62-62-100 или +375(29)66-50-969!



Место применения В стены
Вид решетки Линейные
Способ монтажа Встраиваемая
Регулировка Нерегулируемая
Форма Прямоугольные
Материал Алюминий
Конструкция Неразборная



Схема



Стандартные типоразмеры, площадь свободного сечения (Fc.с.) и теоретическая масса (m) РАН-Т+Р

Условный типоразмер по высоте, В(мм)
Условный типоразмер по ширине, А(мм)
100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000
50
m, кг 0,0022 0,0033 0,0044 0,0055 0,0066 0,0077 0,0088 0,0099 0,011 0,0121 0,0132 0,0143 0,0154 0,0165 0,0176 0,0187 0,0198 0,0209 0,022
Fс.с., м2 0,11 0,16 0,21 0,25 0,3 0,34 0,39 0,44 0,48 0,53 0,57 0,62 0,66 0,71 0,76 0,8 0,85 0,89 0,94
100
m, кг 0,0044 0,0066 0,0088 0,011 0,0132 0,0154 0,0176 0,0198 0,022 0,0242 0,0264 0,0286 0,0308 0,033 0,0352 0,0374 0,0396 0,0418 0,044
Fс.с., м2 0,18 0,25 0,32 0,39 0,46 0,52 0,59 0,66 0,73 0,8 0,87 0,93 1 1,07 1,14 1,21 1,28 1,34 1,41
150
m, кг 0,0066 0,0099 0,0132 0,0165 0,0198 0,0231 0,0264 0,0297 0,033 0,0363 0,0396 0,0429 0,0462 0,0495 0,0528 0,0561 0,0594 0,0627 0,066
Fс.с., м2 0,25 0,34 0,43 0,52 0,61 0,71 0,8 0,89 0,98 1,07 1,16 1,25 1,34 1,43 1,52 1,61 1,7 1,8 1,89
200
m, кг 0,0088 0,0132 0,0176 0,022 0,0264 0,0308 0,0352 0,0396 0,044 0,0484 0,0528 0,0572 0,0616 0,066 0,0704 0,0748 0,0792 0,0836 0,088
Fс.с., м2 0,32 0,43 0,55 0,66 0,77 0,89 1 1,11 1,23 1,34 1,45 1,57 1,68 1,79 1,91 2,02 2,13 2,25 2,36
250
m, кг 0,011 0,0165 0,022 0,0275 0,033 0,0385 0,044 0,0495 0,055 0,0605 0,066 0,0715 0,077 0,0825 0,088 0,0935 0,099 0,1045 0,11
Fс.с., м2 0,39 0,52 0,66 0,8 0,93 1,07 1,2 1,34 1,47 1,61 1,75 1,88 2,02 2,15 2,29 2,43 2,56 2,7 2,83
300
m, кг 0,0132 0,0198 0,0264 0,033 0,0396 0,0462 0,0528 0,0594 0,066 0,0726 0,0792 0,0858 0,0924 0,099 0,1056 0,1122 0,1188 0,1254 0,132
Fс.с., м2 0,46 0,61 0,77 0,93 1,09 1,25 1,41 1,56 1,72 1,88 2,04 2,2 2,36 2,51 2,67 2,83 2,99 3,15 3,31
350
m, кг 0,0154 0,0231 0,0308 0,0385 0,0462 0,0539 0,0616 0,0693 0,077 0,0847 0,0924 0,1001 0,1078 0,1155 0,1232 0,1309 0,1386 0,1463 0,154
Fс.с., м2 0,52 0,71 0,89 1,07 1,25 1,43 1,61 1,79 1,97 2,15 2,33 2,51 2,69 2,88 3,06 3,24 3,42 3,6 3,78
400
m, кг 0,0176 0,0264 0,0352 0,044 0,0528 0,0616 0,0704 0,0792 0,088 0,0968 0,1056 0,1144 0,1232 0,132 0,1408 0,1496 0,1584 0,1672 0,176
Fс.с., м2 0,59 0,8 1 1,2 1,41 1,61 1,81 2,02 2,22 2,42 2,63 2,83 3,03 3,24 3,44 3,64 3,85 4,05 4,25
450
m, кг 0,0198 0,0297 0,0396 0,0495 0,0594 0,0693 0,0792 0,0891 0,099 0,1089 0,1188 0,1287 0,1386 0,1485 0,1584 0,1683 0,1782 0,1881 0,198
Fс.с., м2 0,66 0,89 1,11 1,34 1,56 1,79 2,02 2,24 2,47 2,69 2,92 3,15 3,37 3,6 3,82 4,05 4,27 4,5 4,73
500
m, кг 0,022 0,033 0,044 0,055 0,066 0,077 0,088 0,099 0,11 0,121 0,132 0,143 0,154 0,165 0,176 0,187 0,198 0,209 0,22
Fс.с., м2 0,73 0,98 1,23 1,47 1,72 1,97 2,22 2,47 2,72 2,96 3,21 3,46 3,71 3,96 4,21 4,45 4,7 4,95 5,2
550
m, кг 0,0242 0,0363 0,0484 0,0605 0,0726 0,0847 0,0968 0,1089 0,121 0,1331 0,1452 0,1573 0,1694 0,1815 0,1936 0,2057 0,2178 0,2299 0,242
Fс.с., м2 0,8 1,07 1,34 1,61 1,88 2,15 2,42 2,69 2,96 3,24 3,51 3,78 4,05 4,32 4,59 4,86 5,13 5,4 5,67
600
m, кг 0,0264 0,0396 0,0528 0,066 0,0792 0,0924 0,1056 0,1188 0,132 0,1452 0,1584 0,1716 0,1848 0,198 0,2112 0,2244 0,2376 0,2508 0,264
Fс.с., м2 0,87 1,16 1,45 1,75 2,04 2,33 2,63 2,92 3,21 3,51 3,8 4,09 4,39 4,68 4,97 5,27 5,56 5,85 6,15



Условный типоразмер по высоте, В(мм)
Условный типоразмер по ширине, А(мм)
1050 1100 1150 1200 1250 1300 1350 1400 1450 1500 1550 1600 1650 1700 1750 1800 1850 1900 1950 2000
50
m, кг 0,0231 0,0242 0,0253 0,0264 0,0275 0,0286 0,0297 0,0308 0,0319 0,033 0,0341 0,0352 0,0363 0,0374 0,0385 0,0396 0,0407 0,0418 0,0429 0,044
Fс.с., м2 0,99 1,03 1,08 1,12 1,17 1,21 1,26 1,31 1,35 1,4 1,44 1,49 1,53 1,58 1,63 1,67 1,72 1,76 1,81 1,86
100
m, кг 0,0462 0,0484 0,0506 0,0528 0,055 0,0572 0,0594 0,0616 0,0638 0,066 0,0682 0,0704 0,0726 0,0748 0,077 0,0792 0,0814 0,0836 0,0858 0,088
Fс.с., м2 1,48 1,55 1,62 1,69 1,75 1,82 1,89 1,96 2,03 2,1 2,16 2,23 2,3 2,37 2,44 2,51 2,57 2,64 2,71 2,78
150
m, кг 0,0693 0,0726 0,0759 0,0792 0,0825 0,0858 0,0891 0,0924 0,0957 0,099 0,1023 0,1056 0,1089 0,1122 0,1155 0,1188 0,1221 0,1254 0,1287 0,132
Fс.с., м2 1,98 2,07 2,16 2,25 2,34 2,43 2,52 2,61 2,7 2,79 2,88 2,98 3,07 3,16 3,25 3,34 3,43 3,52 3,61 3,7
200
m, кг 0,0924 0,0968 0,1012 0,1056 0,11 0,1144 0,1188 0,1232 0,1276 0,132 0,1364 0,1408 0,1452 0,1496 0,154 0,1584 0,1628 0,1672 0,1716 0,176
Fс.с., м2 2,47 2,59 2,7 2,81 2,93 3,04 3,15 3,27 3,38 3,49 3,61 3,72 3,83 3,95 4,06 4,17 4,29 4,4 4,51 4,63
250
m, кг 0,1155 0,121 0,1265 0,132 0,1375 0,143 0,1485 0,154 0,1595 0,165 0,1705 0,176 0,1815 0,187 0,1925 0,198 0,2035 0,209 0,2145 0,22
Fс.с., м2 2,97 3,1 3,24 3,38 3,51 3,65 3,78 3,92 4,05 4,19 4,33 4,46 4,6 4,73 4,87 5,01 5,14 5,28 5,41 5,55
300
m, кг 0,1386 0,1452 0,1518 0,1584 0,165 0,1716 0,1782 0,1848 0,1914 0,198 0,2046 0,2112 0,2178 0,2244 0,231 0,2376 0,2442 0,2508 0,2574 0,264
Fс.с., м2 3,46 3,62 3,78 3,94 4,1 4,26 4,41 4,57 4,73 4,89 5,05 5,21 5,36 5,52 5,68 5,84 6 6,16 6,31 6,47
350
m, кг 0,1617 0,1694 0,1771 0,1848 0,1925 0,2002 0,2079 0,2156 0,2233 0,231 0,2387 0,2464 0,2541 0,2618 0,2695 0,2772 0,2849 0,2926 0,3003 0,308
Fс.с., м2 3,96 4,14 4,32 4,5 4,68 4,86 5,04 5,23 5,41 5,59 5,77 5,95 6,13 6,31 6,49 6,67 6,85 7,03 7,21 7,4
400
m, кг 0,1848 0,1936 0,2024 0,2112 0,22 0,2288 0,2376 0,2464 0,2552 0,264 0,2728 0,2816 0,2904 0,2992 0,308 0,3168 0,3256 0,3344 0,3432 0,352
Fс.с., м2 4,46 4,66 4,86 5,07 5,27 5,47 5,68 5,88 6,08 6,29 6,49 6,69 6,9 7,1 7,3 7,51 7,71 7,91 8,12 8,32
450
m, кг 0,2079 0,2178 0,2277 0,2376 0,2475 0,2574 0,2673 0,2772 0,2871 0,297 0,3069 0,3168 0,3267 0,3366 0,3465 0,3564 0,3663 0,3762 0,3861 0,396
Fс.с., м2 4,95 5,18 5,4 5,63 5,85 6,08 6,31 6,53 6,76 6,98 7,21 7,44 7,66 7,89 8,11 8,34 8,56 8,79 9,02 9,24
500
m, кг 0,231 0,242 0,253 0,264 0,275 0,286 0,297 0,308 0,319 0,33 0,341 0,352 0,363 0,374 0,385 0,396 0,407 0,418 0,429 0,44
Fс.с., м2 5,45 5,7 5,94 6,19 6,44 6,69 6,94 7,19 7,43 7,68 7,93 8,18 8,43 8,68 8,92 9,17 9,42 9,67 9,92 10,17
550
m, кг 0,2541 0,2662 0,2783 0,2904 0,3025 0,3146 0,3267 0,3388 0,3509 0,363 0,3751 0,3872 0,3993 0,4114 0,4235 0,4356 0,4477 0,4598 0,4719 0,484
Fс.с., м2 5,94 6,21 6,48 6,76 7,03 7,3 7,57 7,84 8,11 8,38 8,65 8,92 9,19 9,46 9,73 10,01 10,28 10,55 10,82 11,09
600
m, кг 0,2772 0,2904 0,3036 0,3168 0,33 0,3432 0,3564 0,3696 0,3828 0,396 0,4092 0,4224 0,4356 0,4488 0,462 0,4752 0,4884 0,5016 0,5148 0,528
Fс.с., м2 6,44 6,73 7,03 7,32 7,61 7,91 8,2 8,49 8,79 9,08 9,37 9,67 9,96 10,25 10,55 10,84 11,13 11,43 11,72 12,01

Маркировка РАН-Т
