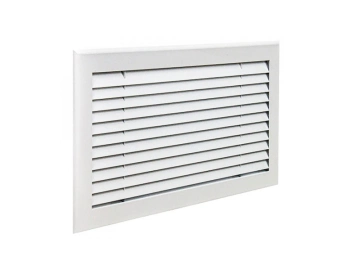

Решетка с клапаном расхода воздуха РАГ-НГ+Р

Категории

Материал: Алюминий.

Изделие соответствует требованиям: СТБ 1915-2020.

Полная информация о настенной вентиляционной решетке с клапаном расхода воздуха РАГ-НГ+Р - Подробнее

Место применения	В стены
Вид решетки	Однорядные
Способ монтажа	Встраиваемая
Регулировка	Регулируемая
Форма	Прямоугольные
Материал	Алюминий
Конструкция	Неразборная

Стандартные типоразмеры, площадь свободного сечения (F_c.с.) и теоретическая масса (m) РАГ-НГ-Р

Условный типоразмер по высоте, В(мм)		Условный типоразмер по ширине, А(мм)
Условный типоразмер по высоте, В(мм)		100	150	200	250	300	400	500	600	700	800	900	1000	1100	1200	1300	1400	1500	1600	1700	1800	1900	2000
100	m, кг	0,24	0,31	0,38	0,46	0,53	0,68	0,82	0,97	1,12	1,26	1,41	1,56	1,7	1,85	1,99	2,14	2,29	2,43	2,58	2,73	2,87	3,02
100	F_с.с., м²	0,007	0,011	0,015	0,019	0,023	0,031	0,04	0,048	0,056	0,064	0,072	0,081	0,089	0,097	0,105	0,113	0,122	0,13	0,138	0,146	0,154	0,163
150	m, кг	0,32	0,42	0,51	0,61	0,7	0,89	1,08	1,26	1,45	1,64	1,83	2,02	2,2	2,39	2,58	2,77	2,95	3,14	3,33	3,52	3,71	3,89
150	F_с.с., м²	0,011	0,017	0,024	0,031	0,037	0,05	0,064	0,077	0,09	0,103	0,116	0,13	0,143	0,156	0,169	0,182	0,196	0,209	0,222	0,235	0,248	0,262
200	m, кг	0,42	0,54	0,66	0,79	0,91	1,15	1,39	1,63	1,87	2,11	2,36	2,6	2,84	3,08	3,32	3,56	3,81	4,05	4,29	4,53	4,77	5,01
200	F_с.с., м²	0,015	0,024	0,033	0,042	0,051	0,07	0,088	0,106	0,124	0,142	0,161	0,179	0,197	0,215	0,233	0,252	0,27	0,288	0,306	0,324	0,343	0,361
250	m, кг	0,51	0,65	0,79	0,93	1,08	1,36	1,64	1,92	2,21	2,49	2,77	3,06	3,34	3,62	3,91	4,19	4,47	4,76	5,04	5,32	5,6	5,89
250	F_с.с., м²	0,019	0,031	0,042	0,054	0,065	0,089	0,112	0,135	0,158	0,181	0,205	0,228	0,251	0,274	0,297	0,321	0,344	0,367	0,39	0,413	0,437	0,46
350	m, кг	0,61	0,78	0,94	1,11	1,28	1,62	1,96	2,29	2,63	2,97	3,3	3,64	3,98	4,31	4,65	4,99	5,32	5,66	6	6,33	6,67	7,01
350	F_с.с., м²	0,023	0,037	0,051	0,065	0,08	0,108	0,136	0,164	0,192	0,221	0,249	0,277	0,305	0,333	0,362	0,39	0,418	0,446	0,474	0,503	0,531	0,559
400	m, кг	0,79	1,01	1,22	1,44	1,66	2,09	2,52	2,95	3,39	3,82	4,25	4,68	5,11	5,55	5,98	6,41	6,84	7,27	7,71	8,14	8,57	9
400	F_с.с., м²	0,031	0,05	0,07	0,089	0,108	0,146	0,184	0,222	0,261	0,299	0,337	0,375	0,413	0,452	0,49	0,528	0,566	0,604	0,643	0,681	0,719	0,757
500	m, кг	0,98	1,24	1,51	1,77	2,03	2,56	3,09	3,61	4,14	4,67	5,2	5,72	6,25	6,78	7,31	7,83	8,36	8,89	9,42	9,94	10,47	11
500	F_с.с., м²	0,04	0,064	0,088	0,112	0,136	0,184	0,232	0,281	0,329	0,377	0,425	0,473	0,522	0,57	0,618	0,666	0,714	0,763	0,811	0,859	0,907	0,955
600	m, кг	1,16	1,47	1,79	2,1	2,41	3,03	3,65	4,28	4,9	5,52	6,14	6,77	7,39	8,01	8,63	9,26	9,88	10,5	11,12	11,75	12,37	12,99
600	F_с.с., м²	0,048	0,077	0,106	0,135	0,164	0,222	0,281	0,339	0,397	0,455	0,513	0,572	0,63	0,688	0,746	0,804	0,863	0,921	0,979	1,037	1,095	1,154
700	m, кг	1,35	1,71	2,07	2,42	2,78	3,5	4,22	4,94	5,65	6,37	7,09	7,81	8,53	9,24	9,96	10,68	11,4	12,12	12,83	13,55	14,27	14,99
700	F_с.с., м²	0,056	0,09	0,124	0,158	0,192	0,261	0,329	0,397	0,465	0,533	0,602	0,67	0,738	0,806	0,874	0,943	1,011	1,079	1,147	1,215	1,284	1,352
800	m, кг	1,53	1,94	2,35	2,75	3,16	3,97	4,78	5,6	6,41	7,22	8,04	8,85	9,66	10,48	11,29	12,1	12,92	13,73	14,54	15,36	16,17	16,98
800	F_с.с., м²	0,064	0,103	0,142	0,181	0,221	0,299	0,377	0,455	0,533	0,612	0,69	0,768	0,846	0,924	1,003	1,081	1,159	1,237	1,315	1,394	1,472	1,55
900	m, кг	1,72	2,17	2,63	3,08	3,53	4,44	5,35	6,26	7,17	8,08	8,98	9,89	10,8	11,71	12,62	13,53	14,43	15,34	16,25	17,16	18,07	18,98
900	F_с.с., м²	0,072	0,116	0,161	0,205	0,249	0,337	0,425	0,513	0,602	0,69	0,778	0,866	0,954	1,043	1,131	1,219	1,307	1,395	1,484	1,572	1,66	1,748
1000	m, кг	1,9	2,4	2,91	3,41	3,91	4,91	5,92	6,92	7,92	8,93	9,93	10,93	11,94	12,94	13,95	14,95	15,95	16,96	17,96	18,96	19,97	20,97
1000	F_с.с., м²	0,081	0,13	0,179	0,228	0,277	0,375	0,473	0,572	0,67	0,768	0,866	0,964	1,063	1,161	1,259	1,357	1,455	1,554	1,652	1,75	1,848	1,946
1100	m, кг	2,07	2,62	3,16	3,7	4,25	5,33	6,42	7,51	8,59	9,68	10,77	11,85	12,94	14,03	15,11	16,2	17,29	18,37	19,46	20,54	21,63	22,72
1100	F_с.с., м²	0,089	0,143	0,197	0,251	0,305	0,413	0,522	0,63	0,738	0,846	0,954	1,063	1,171	1,279	1,387	1,495	1,604	1,712	1,82	1,928	2,036	2,145
1200	m, кг	2,26	2,85	3,44	4,03	4,62	5,8	6,99	8,17	9,35	10,53	11,71	12,89	14,08	15,26	16,44	17,62	18,8	19,99	21,17	22,35	23,53	24,71
1200	F_с.с., м²	0,097	0,156	0,215	0,274	0,333	0,452	0,57	0,688	0,806	0,924	1,043	1,161	1,279	1,397	1,515	1,634	1,752	1,87	1,988	2,106	2,225	2,343
1300	m, кг	2,44	3,08	3,72	4,36	5	6,27	7,55	8,83	10,11	11,38	12,66	13,94	15,21	16,49	17,77	19,05	20,32	21,6	22,88	24,15	25,43	26,71
1300	F_с.с., м²	0,105	0,169	0,233	0,297	0,362	0,49	0,618	0,746	0,874	1,003	1,131	1,259	1,387	1,515	1,644	1,772	1,9	2,028	2,156	2,285	2,413	2,541
1400	m, кг	2,63	3,31	4	4,69	5,37	6,75	8,12	9,49	10,86	12,23	13,61	14,98	16,35	17,72	19,1	20,47	21,84	23,21	24,58	25,96	27,33	28,7
1400	F_с.с., м²	0,113	0,182	0,252	0,321	0,39	0,528	0,666	0,804	0,943	1,081	1,219	1,357	1,495	1,634	1,772	1,91	2,048	2,186	2,325	2,463	2,601	2,739
1500	m, кг	2,81	3,55	4,28	5,01	5,75	7,22	8,68	10,15	11,62	13,09	14,55	16,02	17,49	18,96	20,42	21,89	23,36	24,83	26,29	27,76	29,23	30,7
1500	F_с.с., м²	0,122	0,196	0,27	0,344	0,418	0,566	0,714	0,863	1,011	1,159	1,307	1,455	1,604	1,752	1,9	2,048	2,196	2,345	2,493	2,641	2,789	2,937
