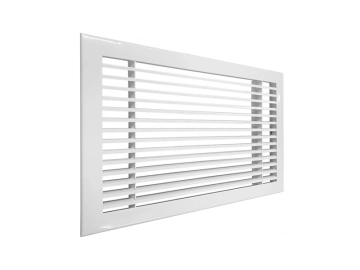

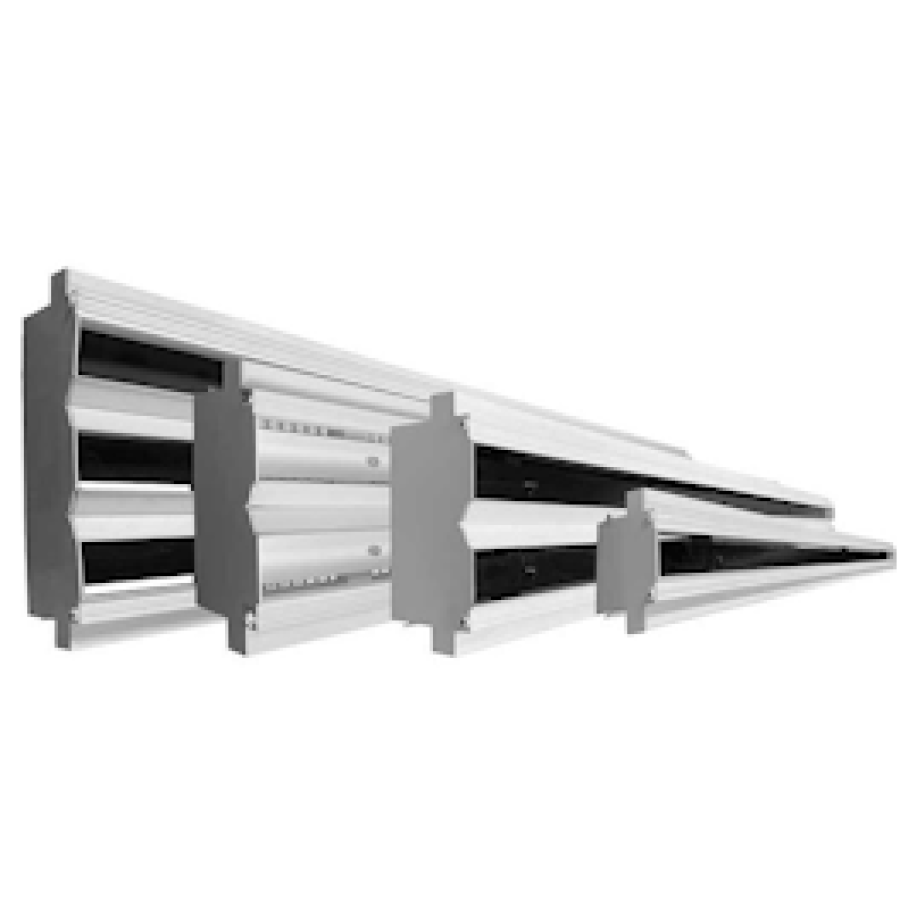

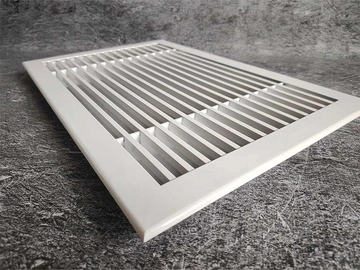

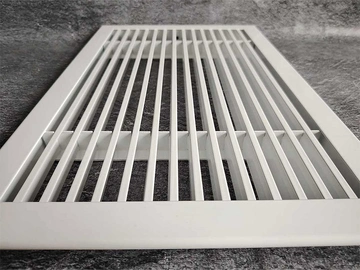

Настенная вентиляционная решетка РАН-У

Категории

Материал: Алюминий.

Изделие соответствует требованиям: СТБ 1915-2020.

Полная информация о настенной вентиляционной решетке РАН-У - Подробнее

Нерегулируемую решетку РАН-У устанавливают в системах приточно-вытяжной вентиляции и кондиционирования. Изделия предназначены для монтажа в вентканалы, а также строительные проемы разных типов и назначения.

Устройство

Диффузор оснащен рамой и горизонтальными Y-образные жалюзи с углом, который закреплён под углом 0 градусов относительно плоскости. Подача воздуха осуществляется под углом 15 градусов от нормали в одну сторону.

Изделия этого типа включают модели стандартных типоразмеров. Также допускается изготовление моделей любых других размеров с соблюдением шага 1 миллиметр.

По индивидуальному заказу решетки могут оборудоваться пружинной защёлкой для возможности выполнения скрытого монтажа или отверстиями в передней части рамы для крепления на винтовое соединение. Также есть возможность доукомплектации адаптером и клапаном расхода воздуха.

Материалы

Изготавливают устройства из запатентованного алюминиевого профиля АД31 и по умолчанию окрашивают в белый цвет полиэфирной порошковой краской. Под заказ доступны другие цвета покрытия согласно шкале RAL.

Купить настенную вентиляционную решетку РАН-У вы можете у нас. Плюсы сотрудничества с «КВС-Инжениринг»:

Заказ продукции без ограничений по объёму
Оперативная доставка по территории РБ.
Внимательное отношение к клиентам, а также помощь в подборе оборудования.
Грамотные консультации.
Гарантия на приобретённый товар.

Если у вас есть к нам вопросы, звоните нам по номеру телефона +375(29)62-62-100 или +375(29)66-50-969. Также можете оставить заявку в форме обратной связи.

Место применения	В стены
Вид решетки	Линейные
Способ монтажа	Встраиваемая
Регулировка	Нерегулируемая
Форма	Прямоугольные
Материал	Алюминий
Конструкция	Неразборная

Стандартные типоразмеры, площадь свободного сечения (Fc.с.) и теоретическая масса (m) РАН-У

Условный типоразмер по высоте, В(мм)		Условный типоразмер по ширине, А(мм)
Условный типоразмер по высоте, В(мм)		100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000
50	m, кг	0,0033	0,0049	0,0065	0,0081	0,0098	0,0114	0,013	0,0146	0,0163	0,0179	0,0195	0,0211	0,0228	0,0244	0,026	0,0276	0,0293	0,0309	0,0325
50	F_с.с., м²	0,11	0,15	0,19	0,23	0,28	0,32	0,36	0,4	0,45	0,49	0,53	0,57	0,61	0,66	0,7	0,74	0,78	0,83	0,87
100	m, кг	0,0065	0,0098	0,013	0,0163	0,0195	0,0228	0,026	0,0293	0,0325	0,0358	0,039	0,0423	0,0455	0,0488	0,052	0,0553	0,0585	0,0618	0,065
100	F_с.с., м²	0,17	0,23	0,29	0,35	0,41	0,48	0,54	0,6	0,66	0,72	0,78	0,84	0,9	0,96	1,03	1,09	1,15	1,21	1,27
150	m, кг	0,0098	0,0146	0,0195	0,0244	0,0293	0,0341	0,039	0,0439	0,0488	0,0536	0,0585	0,0634	0,0683	0,0731	0,078	0,0829	0,0878	0,0926	0,0975
150	F_с.с., м²	0,23	0,31	0,39	0,47	0,55	0,63	0,71	0,79	0,87	0,95	1,03	1,11	1,19	1,27	1,35	1,43	1,51	1,59	1,67
200	m, кг	0,013	0,0195	0,026	0,0325	0,039	0,0455	0,052	0,0585	0,065	0,0715	0,078	0,0845	0,091	0,0975	0,104	0,1105	0,117	0,1235	0,13
200	F_с.с., м²	0,29	0,39	0,49	0,59	0,69	0,79	0,89	0,99	1,08	1,18	1,28	1,38	1,48	1,58	1,68	1,78	1,88	1,98	2,08
250	m, кг	0,0163	0,0244	0,0325	0,0406	0,0488	0,0569	0,065	0,0731	0,0813	0,0894	0,0975	0,1056	0,1138	0,1219	0,13	0,1381	0,1463	0,1544	0,1625
250	F_с.с., м²	0,35	0,47	0,59	0,71	0,83	0,94	1,06	1,18	1,3	1,42	1,53	1,65	1,77	1,89	2,01	2,12	2,24	2,36	2,48
300	m, кг	0,0195	0,0293	0,039	0,0488	0,0585	0,0683	0,078	0,0878	0,0975	0,1073	0,117	0,1268	0,1365	0,1463	0,156	0,1658	0,1755	0,1853	0,195
300	F_с.с., м²	0,41	0,55	0,69	0,83	0,96	1,1	1,24	1,37	1,51	1,65	1,78	1,92	2,06	2,2	2,33	2,47	2,61	2,74	2,88
350	m, кг	0,0228	0,0341	0,0455	0,0569	0,0683	0,0796	0,091	0,1024	0,1138	0,1251	0,1365	0,1479	0,1593	0,1706	0,182	0,1934	0,2048	0,2161	0,2275
350	F_с.с., м²	0,48	0,63	0,79	0,94	1,1	1,26	1,41	1,57	1,72	1,88	2,04	2,19	2,35	2,5	2,66	2,82	2,97	3,13	3,28
400	m, кг	0,026	0,039	0,052	0,065	0,078	0,091	0,104	0,117	0,13	0,143	0,156	0,169	0,182	0,195	0,208	0,221	0,234	0,247	0,26
400	F_с.с., м²	0,54	0,71	0,89	1,06	1,24	1,41	1,59	1,76	1,94	2,11	2,29	2,46	2,64	2,81	2,99	3,16	3,34	3,51	3,69
450	m, кг	0,0293	0,0439	0,0585	0,0731	0,0878	0,1024	0,117	0,1316	0,1463	0,1609	0,1755	0,1901	0,2048	0,2194	0,234	0,2486	0,2633	0,2779	0,2925
450	F_с.с., м²	0,6	0,79	0,99	1,18	1,37	1,57	1,76	1,96	2,15	2,34	2,54	2,73	2,92	3,12	3,31	3,51	3,7	3,89	4,09
500	m, кг	0,0325	0,0488	0,065	0,0813	0,0975	0,1138	0,13	0,1463	0,1625	0,1788	0,195	0,2113	0,2275	0,2438	0,26	0,2763	0,2925	0,3088	0,325
500	F_с.с., м²	0,66	0,87	1,08	1,3	1,51	1,72	1,94	2,15	2,36	2,57	2,79	3	3,21	3,43	3,64	3,85	4,06	4,28	4,49
550	m, кг	0,0358	0,0536	0,0715	0,0894	0,1073	0,1251	0,143	0,1609	0,1788	0,1966	0,2145	0,2324	0,2503	0,2681	0,286	0,3039	0,3218	0,3396	0,3575
550	F_с.с., м²	0,72	0,95	1,18	1,42	1,65	1,88	2,11	2,34	2,57	2,81	3,04	3,27	3,5	3,73	3,97	4,2	4,43	4,66	4,89
600	m, кг	0,039	0,0585	0,078	0,0975	0,117	0,1365	0,156	0,1755	0,195	0,2145	0,234	0,2535	0,273	0,2925	0,312	0,3315	0,351	0,3705	0,39
600	F_с.с., м²	0,78	1,03	1,28	1,53	1,78	2,04	2,29	2,54	2,79	3,04	3,29	3,54	3,79	4,04	4,29	4,54	4,79	5,04	5,3

Условный типоразмер по высоте, В(мм)		Условный типоразмер по ширине, А(мм)
Условный типоразмер по высоте, В(мм)		1050	1100	1150	1200	1250	1300	1350	1400	1450	1500	1550	1600	1650	1700	1750	1800	1850	1900	1950	2000
50	m, кг	0,0341	0,0358	0,0374	0,039	0,0406	0,0423	0,0439	0,0455	0,0471	0,0488	0,0504	0,052	0,0536	0,0553	0,0569	0,0585	0,0601	0,0618	0,0634	0,065
50	F_с.с., м²	0,91	0,95	1	1,04	1,08	1,12	1,16	1,21	1,25	1,29	1,33	1,38	1,42	1,46	1,5	1,54	1,59	1,63	1,67	1,71
100	m, кг	0,0683	0,0715	0,0748	0,078	0,0813	0,0845	0,0878	0,091	0,0943	0,0975	0,1008	0,104	0,1073	0,1105	0,1138	0,117	0,1203	0,1235	0,1268	0,13
100	F_с.с., м²	1,33	1,39	1,45	1,52	1,58	1,64	1,7	1,76	1,82	1,88	1,94	2,01	2,07	2,13	2,19	2,25	2,31	2,37	2,43	2,5
150	m, кг	0,1024	0,1073	0,1121	0,117	0,1219	0,1268	0,1316	0,1365	0,1414	0,1463	0,1511	0,156	0,1609	0,1658	0,1706	0,1755	0,1804	0,1853	0,1901	0,195
150	F_с.с., м²	1,75	1,83	1,91	1,99	2,07	2,15	2,23	2,31	2,39	2,48	2,56	2,64	2,72	2,8	2,88	2,96	3,04	3,12	3,2	3,28
200	m, кг	0,1365	0,143	0,1495	0,156	0,1625	0,169	0,1755	0,182	0,1885	0,195	0,2015	0,208	0,2145	0,221	0,2275	0,234	0,2405	0,247	0,2535	0,26
200	F_с.с., м²	2,18	2,27	2,37	2,47	2,57	2,67	2,77	2,87	2,97	3,07	3,17	3,27	3,36	3,46	3,56	3,66	3,76	3,86	3,96	4,06
250	m, кг	0,1706	0,1788	0,1869	0,195	0,2031	0,2113	0,2194	0,2275	0,2356	0,2438	0,2519	0,26	0,2681	0,2763	0,2844	0,2925	0,3006	0,3088	0,3169	0,325
250	F_с.с., м²	2,6	2,71	2,83	2,95	3,07	3,19	3,3	3,42	3,54	3,66	3,78	3,9	4,01	4,13	4,25	4,37	4,49	4,6	4,72	4,84
300	m, кг	0,2048	0,2145	0,2243	0,234	0,2438	0,2535	0,2633	0,273	0,2828	0,2925	0,3023	0,312	0,3218	0,3315	0,3413	0,351	0,3608	0,3705	0,3803	0,39
300	F_с.с., м²	3,02	3,15	3,29	3,43	3,57	3,7	3,84	3,98	4,11	4,25	4,39	4,53	4,66	4,8	4,94	5,07	5,21	5,35	5,48	5,62
350	m, кг	0,2389	0,2503	0,2616	0,273	0,2844	0,2958	0,3071	0,3185	0,3299	0,3413	0,3526	0,364	0,3754	0,3868	0,3981	0,4095	0,4209	0,4323	0,4436	0,455
350	F_с.с., м²	3,44	3,6	3,75	3,91	4,06	4,22	4,38	4,53	4,69	4,84	5	5,16	5,31	5,47	5,62	5,78	5,94	6,09	6,25	6,4
400	m, кг	0,273	0,286	0,299	0,312	0,325	0,338	0,351	0,364	0,377	0,39	0,403	0,416	0,429	0,442	0,455	0,468	0,481	0,494	0,507	0,52
400	F_с.с., м²	3,86	4,04	4,21	4,39	4,56	4,74	4,91	5,09	5,26	5,44	5,61	5,79	5,96	6,14	6,31	6,49	6,66	6,84	7,01	7,19
450	m, кг	0,3071	0,3218	0,3364	0,351	0,3656	0,3803	0,3949	0,4095	0,4241	0,4388	0,4534	0,468	0,4826	0,4973	0,5119	0,5265	0,5411	0,5558	0,5704	0,585
450	F_с.с., м²	4,28	4,48	4,67	4,86	5,06	5,25	5,45	5,64	5,83	6,03	6,22	6,42	6,61	6,8	7	7,19	7,38	7,58	7,77	7,97
500	m, кг	0,3413	0,3575	0,3738	0,39	0,4063	0,4225	0,4388	0,455	0,4713	0,4875	0,5038	0,52	0,5363	0,5525	0,5688	0,585	0,6013	0,6175	0,6338	0,65
500	F_с.с., м²	4,7	4,92	5,13	5,34	5,56	5,77	5,98	6,19	6,41	6,62	6,83	7,05	7,26	7,47	7,68	7,9	8,11	8,32	8,54	8,75
550	m, кг	0,3754	0,3933	0,4111	0,429	0,4469	0,4648	0,4826	0,5005	0,5184	0,5363	0,5541	0,572	0,5899	0,6078	0,6256	0,6435	0,6614	0,6793	0,6971	0,715
550	F_с.с., м²	5,12	5,36	5,59	5,82	6,05	6,28	6,52	6,75	6,98	7,21	7,44	7,68	7,91	8,14	8,37	8,6	8,83	9,07	9,3	9,53
600	m, кг	0,4095	0,429	0,4485	0,468	0,4875	0,507	0,5265	0,546	0,5655	0,585	0,6045	0,624	0,6435	0,663	0,6825	0,702	0,7215	0,741	0,7605	0,78
600	F_с.с., м²	5,55	5,8	6,05	6,3	6,55	6,8	7,05	7,3	7,55	7,8	8,05	8,31	8,56	8,81	9,06	9,31	9,56	9,81	10,06	10,31
