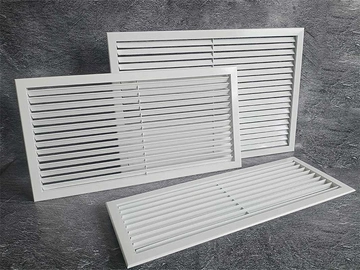

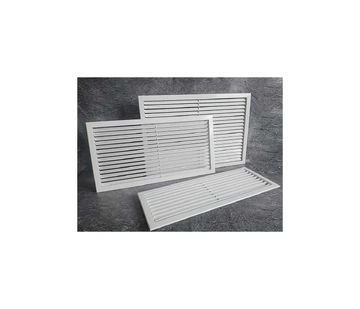

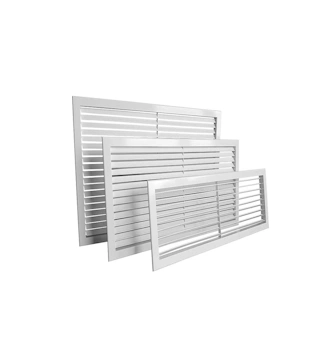

Линейная вентиляционная решетка РАГ-НГ

Категории

Материал: Алюминий.

Изделие соответствует требованиям: СТБ 1915-2020.

Полная информация о линейной вентиляционной решетке РАГ-НГ - Подробнее
Однорядная нерегулируемая решетка РАГ-НГ применяется в системах приточно-вытяжной вентиляции, а также кондиционирования. Изделие устанавливается в стены, проёмы в потолке, вентиляционные каналы.

Диффузоры этого типа включают в себя продукцию стандартных типоразмеров. Также изделия могут изготавливаться и других размеров с шагом 1 миллиметров под заказ.

Материалы

Диффузоры производятся из запатентованного алюминиевого профиля АД31 по Межгосударственному стандарту 22233-2001. По умолчанию изделия изготавливают с полиэфирным порошковым покрытием белого цвета. Также покрытие выполняться и других цветов согласно системе RAL.

Установка

Решётка комплектуется рамкой и горизонтально расположенными каплеобразными жалюзи, которые вы можете закрепить под углами 30, 45 или 90 градусов с помощью специальной пластины с вырезами. Это позволяет предотвратить жалюзи и улучшает эстетическую привлекательность изделия.

Монтаж диффузора выполняется двумя способами:

на саморезы;
посредством пружинной защёлки.

Купить линейную вентиляционную решетку РАГ-НГ вы можете в нашей компании «КВС-Инжениринг».

Главные преимущества работы с нами:

Действительно быстрая доставка по территории РБ
Индивидуальный подход к каждому
Высокий уровень профессионализма при консультировании, а также помощь в выборе продукции
Любые объёмы заказа
Предоставление гарантии на купленный вами товар

Если вам нужна более подробная консультация по вентиляционному оборудованию, вы можете оставить свою заявку в форме обратной связи на сайте, а также связаться нами самостоятельно по номерам телефонов +375(29)62-62-100 или +375(29)66-50-969.

Место применения	В стены
Вид решетки	Линейные
Способ монтажа	Встраиваемая
Регулировка	Нерегулируемая
Форма	Прямоугольные
Материал	Алюминий

Стандартные типоразмеры, площадь свободного сечения (Fc.с.) и теоретическая масса (m) РАГ-НГ

Условный типоразмер по высоте, В(мм)		Условный типоразмер по ширине, А(мм)
Условный типоразмер по высоте, В(мм)		100	150	200	250	300	400	500	600	700	800	900	1000	1100	1200	1300	1400	1500	1600	1700	1800	1900	2000
100	m, кг	0,16	0,21	0,25	0,29	0,34	0,43	0,52	0,6	0,69	0,78	0,87	0,96	1,05	1,14	1,22	1,31	1,4	1,49	1,58	1,67	1,75	1,84
100	F_с.с., м²	0,007	0,011	0,015	0,019	0,023	0,031	0,04	0,048	0,056	0,064	0,072	0,081	0,089	0,097	0,105	0,113	0,122	0,13	0,138	0,146	0,154	0,163
150	m, кг	0,21	0,26	0,32	0,38	0,43	0,55	0,66	0,77	0,89	1	1,11	1,23	1,34	1,45	1,56	1,68	1,79	1,9	2,02	2,13	2,24	2,36
150	F_с.с., м²	0,011	0,017	0,024	0,031	0,037	0,05	0,064	0,077	0,09	0,103	0,116	0,13	0,143	0,156	0,169	0,182	0,196	0,209	0,222	0,235	0,248	0,262
200	m, кг	0,26	0,34	0,41	0,49	0,56	0,71	0,86	1,01	1,16	1,31	1,46	1,62	1,77	1,92	2,07	2,22	2,37	2,52	2,67	2,82	2,97	3,12
200	F_с.с., м²	0,015	0,024	0,033	0,042	0,051	0,07	0,088	0,106	0,124	0,142	0,161	0,179	0,197	0,215	0,233	0,252	0,27	0,288	0,306	0,324	0,343	0,361
250	m, кг	0,31	0,39	0,48	0,57	0,66	0,83	1,01	1,18	1,36	1,53	1,71	1,88	2,06	2,23	2,41	2,58	2,76	2,93	3,11	3,28	3,46	3,63
250	F_с.с., м²	0,019	0,031	0,042	0,054	0,065	0,089	0,112	0,135	0,158	0,181	0,205	0,228	0,251	0,274	0,297	0,321	0,344	0,367	0,39	0,413	0,437	0,46
300	m, кг	0,36	0,47	0,57	0,68	0,79	1	1,21	1,42	1,64	1,85	2,06	2,27	2,48	2,7	2,91	3,12	3,33	3,55	3,76	3,97	4,18	4,39
300	F_с.с., м²	0,023	0,037	0,051	0,065	0,08	0,108	0,136	0,164	0,192	0,221	0,249	0,277	0,305	0,333	0,362	0,39	0,418	0,446	0,474	0,503	0,531	0,559
400	m, кг	0,46	0,6	0,74	0,87	1,01	1,28	1,56	1,83	2,11	2,38	2,66	2,93	3,2	3,48	3,75	4,03	4,3	4,57	4,85	5,12	5,4	5,67
400	F_с.с., м²	0,031	0,05	0,07	0,089	0,108	0,146	0,184	0,222	0,261	0,299	0,337	0,375	0,413	0,452	0,49	0,528	0,566	0,604	0,643	0,681	0,719	0,757
500	m, кг	0,56	0,73	0,9	1,07	1,23	1,57	1,91	2,24	2,58	2,91	3,25	3,59	3,92	4,26	4,59	4,93	5,27	5,6	5,94	6,27	6,61	6,94
500	F_с.с., м²	0,04	0,064	0,088	0,112	0,136	0,184	0,232	0,281	0,329	0,377	0,425	0,473	0,522	0,57	0,618	0,666	0,714	0,763	0,811	0,859	0,907	0,955
600	m, кг	0,66	0,86	1,06	1,26	1,46	1,86	2,25	2,65	3,05	3,45	3,85	4,24	4,64	5,04	5,44	5,83	6,23	6,63	7,03	7,42	7,82	8,22
600	F_с.с., м²	0,048	0,077	0,106	0,135	0,164	0,222	0,281	0,339	0,397	0,455	0,513	0,572	0,63	0,688	0,746	0,804	0,863	0,921	0,979	1,037	1,095	1,154
700	m, кг	0,76	0,99	1,22	1,45	1,68	2,14	2,6	3,06	3,52	3,98	4,44	4,9	5,36	5,82	6,28	6,74	7,2	7,66	8,12	8,58	9,04	9,5
700	F_с.с., м²	0,056	0,09	0,124	0,158	0,192	0,261	0,329	0,397	0,465	0,533	0,602	0,67	0,738	0,806	0,874	0,943	1,011	1,079	1,147	1,215	1,284	1,352
800	m, кг	0,86	1,12	1,39	1,65	1,91	2,43	2,95	3,47	3,99	4,51	5,04	5,56	6,08	6,6	7,12	7,64	8,16	8,69	9,21	9,73	10,25	10,77
800	F_с.с., м²	0,064	0,103	0,142	0,181	0,221	0,299	0,377	0,455	0,533	0,612	0,69	0,768	0,846	0,924	1,003	1,081	1,159	1,237	1,315	1,394	1,472	1,55
900	m, кг	0,96	1,26	1,55	1,84	2,13	2,71	3,3	3,88	4,46	5,05	5,63	6,21	6,8	7,38	7,96	8,55	9,13	9,71	10,3	10,88	11,46	12,05
900	F_с.с., м²	0,072	0,116	0,161	0,205	0,249	0,337	0,425	0,513	0,602	0,69	0,778	0,866	0,954	1,043	1,131	1,219	1,307	1,395	1,484	1,572	1,66	1,748
1000	m, кг	1,06	1,39	1,71	2,03	2,35	3	3,64	4,29	4,93	5,58	6,23	6,87	7,52	8,16	8,81	9,45	10,1	10,74	11,39	12,03	12,68	13,32
1000	F_с.с., м²	0,081	0,13	0,179	0,228	0,277	0,375	0,473	0,572	0,67	0,768	0,866	0,964	1,063	1,161	1,259	1,357	1,455	1,554	1,652	1,75	1,848	1,946
1100	m, кг	1,15	1,5	1,85	2,19	2,54	3,24	3,93	4,63	5,32	6,01	6,71	7,4	8,1	8,79	9,49	10,18	10,88	11,57	12,27	12,96	13,66	14,35
1100	F_с.с., м²	0,089	0,143	0,197	0,251	0,305	0,413	0,522	0,63	0,738	0,846	0,954	1,063	1,171	1,279	1,387	1,495	1,604	1,712	1,82	1,928	2,036	2,145
1200	m, кг	1,25	1,63	2,01	2,39	2,77	3,52	4,28	5,03	5,79	6,55	7,3	8,06	8,82	9,57	10,33	11,09	11,84	12,6	13,36	14,11	14,87	15,63
1200	F_с.с., м²	0,097	0,156	0,215	0,274	0,333	0,452	0,57	0,688	0,806	0,924	1,043	1,161	1,279	1,397	1,515	1,634	1,752	1,87	1,988	2,106	2,225	2,343
1300	m, кг	1,35	1,76	2,17	2,58	2,99	3,81	4,63	5,44	6,26	7,08	7,9	8,72	9,54	10,35	11,17	11,99	12,81	13,63	14,45	15,26	16,08	16,9
1300	F_с.с., м²	0,105	0,169	0,233	0,297	0,362	0,49	0,618	0,746	0,874	1,003	1,131	1,259	1,387	1,515	1,644	1,772	1,9	2,028	2,156	2,285	2,413	2,541
1400	m, кг	1,45	1,89	2,33	2,77	3,21	4,09	4,97	5,85	6,73	7,61	8,49	9,37	10,25	11,13	12,01	12,89	13,78	14,66	15,54	16,42	17,3	18,18
1400	F_с.с., м²	0,113	0,182	0,252	0,321	0,39	0,528	0,666	0,804	0,943	1,081	1,219	1,357	1,495	1,634	1,772	1,91	2,048	2,186	2,325	2,463	2,601	2,739
1500	m, кг	1,55	2,02	2,5	2,97	3,44	4,38	5,32	6,26	7,21	8,15	9,09	10,03	10,97	11,92	12,86	13,8	14,74	15,68	16,63	17,57	18,51	19,45
1500	F_с.с., м²	0,122	0,196	0,27	0,344	0,418	0,566	0,714	0,863	1,011	1,159	1,307	1,455	1,604	1,752	1,9	2,048	2,196	2,345	2,493	2,641	2,789	2,937
