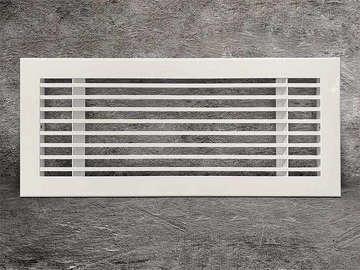

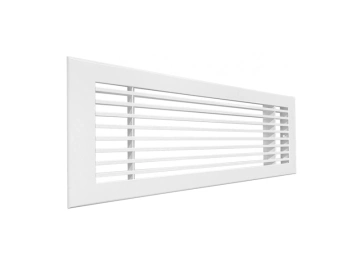

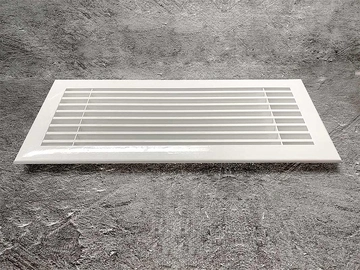

Настенная решетка РАН

Категории

Материал: Алюминий.

Изделие соответствует требованиям: СТБ 1915-2020.

Полная информация о настенной решетке РАН - Подробнее

Нерегулируемая решетка РАН предназначена для монтажа в воздуховоды и строительные проёмы разных типов и назначения. Изделие применяется в системах приточно-вытяжной вентиляции и кондиционирования.

Устройство

Решетка оснащена рамой с горизонтальными Y-образными жалюзи, установленными под углом 0° относительно плоскости. Воздух раздаётся с углом отклонения 0° от нормали.

Диффузоры этого типа включают модели стандартных типоразмеров. Также предусмотрено изготовление моделей других размеров с шагом в один миллиметр. По индивидуальному заказу изделия могут оборудоваться пружинным фиксатором для скрытого монтажа или отверстиями на передней стороне рамы для закрепления на винтовое соединение.

Дополнительно устройство может укомплектовываться клапаном расхода воздуха и специальным адаптером для подключения к вентканалу.

Материалы

Для производства диффузоров применяется алюминиевый профиль АД31 в соответствии с Межгосударственным стандартом 22233-2001. По стандарту их окрашивают в белый порошковой полиэфирной краской. Также можно заказать устройство с покрытием другого цвета согласно стандарту RAL.

Наша компания предлагает выгодное сотрудничество и готово обеспечить:

Быструю доставку товара по РБ.
Профессиональный подход и внимательное отношение к клиентам.
Консультации, а также помощь при выборе оборудования.
Любой объём заказа.
Гарантийные обязательства.

У нас вы можете купить настенную решетку РАН по выгодной цене. При возникновении дополнительных вопросов по товару, оставляйте заявку в форме обратной связи, и мы оперативно свяжемся с вами. Также можете позвонить нам напрямую по номеру телефона +375(29)62-62-100 или +375(29)66-50-969.

Место применения	В стены
Вид решетки	Линейные
Способ монтажа	Встраиваемая
Регулировка	Нерегулируемая
Форма	Прямоугольные
Материал	Алюминий
Конструкция	Неразборная

Стандартные типоразмеры, площадь свободного сечения (Fc.с.) и теоретическая масса (m) РАН

Условный типоразмер по высоте, В(мм)		Условный типоразмер по ширине, А(мм)
Условный типоразмер по высоте, В(мм)		100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000
50	m, кг	0,0033	0,0049	0,0065	0,0081	0,0098	0,0114	0,013	0,0146	0,0163	0,0179	0,0195	0,0211	0,0228	0,0244	0,026	0,0276	0,0293	0,0309	0,0325
50	F_с.с., м²	0,11	0,15	0,19	0,23	0,28	0,32	0,36	0,4	0,45	0,49	0,53	0,57	0,61	0,66	0,7	0,74	0,78	0,83	0,87
100	m, кг	0,0065	0,0098	0,013	0,0163	0,0195	0,0228	0,026	0,0293	0,0325	0,0358	0,039	0,0423	0,0455	0,0488	0,052	0,0553	0,0585	0,0618	0,065
100	F_с.с., м²	0,17	0,23	0,29	0,35	0,41	0,48	0,54	0,6	0,66	0,72	0,78	0,84	0,9	0,96	1,03	1,09	1,15	1,21	1,27
150	m, кг	0,0098	0,0146	0,0195	0,0244	0,0293	0,0341	0,039	0,0439	0,0488	0,0536	0,0585	0,0634	0,0683	0,0731	0,078	0,0829	0,0878	0,0926	0,0975
150	F_с.с., м²	0,23	0,31	0,39	0,47	0,55	0,63	0,71	0,79	0,87	0,95	1,03	1,11	1,19	1,27	1,35	1,43	1,51	1,59	1,67
200	m, кг	0,013	0,0195	0,026	0,0325	0,039	0,0455	0,052	0,0585	0,065	0,0715	0,078	0,0845	0,091	0,0975	0,104	0,1105	0,117	0,1235	0,13
200	F_с.с., м²	0,29	0,39	0,49	0,59	0,69	0,79	0,89	0,99	1,08	1,18	1,28	1,38	1,48	1,58	1,68	1,78	1,88	1,98	2,08
250	m, кг	0,0163	0,0244	0,0325	0,0406	0,0488	0,0569	0,065	0,0731	0,0813	0,0894	0,0975	0,1056	0,1138	0,1219	0,13	0,1381	0,1463	0,1544	0,1625
250	F_с.с., м²	0,35	0,47	0,59	0,71	0,83	0,94	1,06	1,18	1,3	1,42	1,53	1,65	1,77	1,89	2,01	2,12	2,24	2,36	2,48
300	m, кг	0,0195	0,0293	0,039	0,0488	0,0585	0,0683	0,078	0,0878	0,0975	0,1073	0,117	0,1268	0,1365	0,1463	0,156	0,1658	0,1755	0,1853	0,195
300	F_с.с., м²	0,41	0,55	0,69	0,83	0,96	1,1	1,24	1,37	1,51	1,65	1,78	1,92	2,06	2,2	2,33	2,47	2,61	2,74	2,88
350	m, кг	0,0228	0,0341	0,0455	0,0569	0,0683	0,0796	0,091	0,1024	0,1138	0,1251	0,1365	0,1479	0,1593	0,1706	0,182	0,1934	0,2048	0,2161	0,2275
350	F_с.с., м²	0,48	0,63	0,79	0,94	1,1	1,26	1,41	1,57	1,72	1,88	2,04	2,19	2,35	2,5	2,66	2,82	2,97	3,13	3,28
400	m, кг	0,026	0,039	0,052	0,065	0,078	0,091	0,104	0,117	0,13	0,143	0,156	0,169	0,182	0,195	0,208	0,221	0,234	0,247	0,26
400	F_с.с., м²	0,54	0,71	0,89	1,06	1,24	1,41	1,59	1,76	1,94	2,11	2,29	2,46	2,64	2,81	2,99	3,16	3,34	3,51	3,69
450	m, кг	0,0293	0,0439	0,0585	0,0731	0,0878	0,1024	0,117	0,1316	0,1463	0,1609	0,1755	0,1901	0,2048	0,2194	0,234	0,2486	0,2633	0,2779	0,2925
450	F_с.с., м²	0,6	0,79	0,99	1,18	1,37	1,57	1,76	1,96	2,15	2,34	2,54	2,73	2,92	3,12	3,31	3,51	3,7	3,89	4,09
500	m, кг	0,0325	0,0488	0,065	0,0813	0,0975	0,1138	0,13	0,1463	0,1625	0,1788	0,195	0,2113	0,2275	0,2438	0,26	0,2763	0,2925	0,3088	0,325
500	F_с.с., м²	0,66	0,87	1,08	1,3	1,51	1,72	1,94	2,15	2,36	2,57	2,79	3	3,21	3,43	3,64	3,85	4,06	4,28	4,49
550	m, кг	0,0358	0,0536	0,0715	0,0894	0,1073	0,1251	0,143	0,1609	0,1788	0,1966	0,2145	0,2324	0,2503	0,2681	0,286	0,3039	0,3218	0,3396	0,3575
550	F_с.с., м²	0,72	0,95	1,18	1,42	1,65	1,88	2,11	2,34	2,57	2,81	3,04	3,27	3,5	3,73	3,97	4,2	4,43	4,66	4,89
600	m, кг	0,039	0,0585	0,078	0,0975	0,117	0,1365	0,156	0,1755	0,195	0,2145	0,234	0,2535	0,273	0,2925	0,312	0,3315	0,351	0,3705	0,39
600	F_с.с., м²	0,78	1,03	1,28	1,53	1,78	2,04	2,29	2,54	2,79	3,04	3,29	3,54	3,79	4,04	4,29	4,54	4,79	5,04	5,3

Условный типоразмер по высоте, В(мм)		Условный типоразмер по ширине, А(мм)
Условный типоразмер по высоте, В(мм)		1050	1100	1150	1200	1250	1300	1350	1400	1450	1500	1550	1600	1650	1700	1750	1800	1850	1900	1950	2000
50	m, кг	0,0341	0,0358	0,0374	0,039	0,0406	0,0423	0,0439	0,0455	0,0471	0,0488	0,0504	0,052	0,0536	0,0553	0,0569	0,0585	0,0601	0,0618	0,0634	0,065
50	F_с.с., м²	0,91	0,95	1	1,04	1,08	1,12	1,16	1,21	1,25	1,29	1,33	1,38	1,42	1,46	1,5	1,54	1,59	1,63	1,67	1,71
100	m, кг	0,0683	0,0715	0,0748	0,078	0,0813	0,0845	0,0878	0,091	0,0943	0,0975	0,1008	0,104	0,1073	0,1105	0,1138	0,117	0,1203	0,1235	0,1268	0,13
100	F_с.с., м²	1,33	1,39	1,45	1,52	1,58	1,64	1,7	1,76	1,82	1,88	1,94	2,01	2,07	2,13	2,19	2,25	2,31	2,37	2,43	2,5
150	m, кг	0,1024	0,1073	0,1121	0,117	0,1219	0,1268	0,1316	0,1365	0,1414	0,1463	0,1511	0,156	0,1609	0,1658	0,1706	0,1755	0,1804	0,1853	0,1901	0,195
150	F_с.с., м²	1,75	1,83	1,91	1,99	2,07	2,15	2,23	2,31	2,39	2,48	2,56	2,64	2,72	2,8	2,88	2,96	3,04	3,12	3,2	3,28
200	m, кг	0,1365	0,143	0,1495	0,156	0,1625	0,169	0,1755	0,182	0,1885	0,195	0,2015	0,208	0,2145	0,221	0,2275	0,234	0,2405	0,247	0,2535	0,26
200	F_с.с., м²	2,18	2,27	2,37	2,47	2,57	2,67	2,77	2,87	2,97	3,07	3,17	3,27	3,36	3,46	3,56	3,66	3,76	3,86	3,96	4,06
250	m, кг	0,1706	0,1788	0,1869	0,195	0,2031	0,2113	0,2194	0,2275	0,2356	0,2438	0,2519	0,26	0,2681	0,2763	0,2844	0,2925	0,3006	0,3088	0,3169	0,325
250	F_с.с., м²	2,6	2,71	2,83	2,95	3,07	3,19	3,3	3,42	3,54	3,66	3,78	3,9	4,01	4,13	4,25	4,37	4,49	4,6	4,72	4,84
300	m, кг	0,2048	0,2145	0,2243	0,234	0,2438	0,2535	0,2633	0,273	0,2828	0,2925	0,3023	0,312	0,3218	0,3315	0,3413	0,351	0,3608	0,3705	0,3803	0,39
300	F_с.с., м²	3,02	3,15	3,29	3,43	3,57	3,7	3,84	3,98	4,11	4,25	4,39	4,53	4,66	4,8	4,94	5,07	5,21	5,35	5,48	5,62
350	m, кг	0,2389	0,2503	0,2616	0,273	0,2844	0,2958	0,3071	0,3185	0,3299	0,3413	0,3526	0,364	0,3754	0,3868	0,3981	0,4095	0,4209	0,4323	0,4436	0,455
350	F_с.с., м²	3,44	3,6	3,75	3,91	4,06	4,22	4,38	4,53	4,69	4,84	5	5,16	5,31	5,47	5,62	5,78	5,94	6,09	6,25	6,4
400	m, кг	0,273	0,286	0,299	0,312	0,325	0,338	0,351	0,364	0,377	0,39	0,403	0,416	0,429	0,442	0,455	0,468	0,481	0,494	0,507	0,52
400	F_с.с., м²	3,86	4,04	4,21	4,39	4,56	4,74	4,91	5,09	5,26	5,44	5,61	5,79	5,96	6,14	6,31	6,49	6,66	6,84	7,01	7,19
450	m, кг	0,3071	0,3218	0,3364	0,351	0,3656	0,3803	0,3949	0,4095	0,4241	0,4388	0,4534	0,468	0,4826	0,4973	0,5119	0,5265	0,5411	0,5558	0,5704	0,585
450	F_с.с., м²	4,28	4,48	4,67	4,86	5,06	5,25	5,45	5,64	5,83	6,03	6,22	6,42	6,61	6,8	7	7,19	7,38	7,58	7,77	7,97
500	m, кг	0,3413	0,3575	0,3738	0,39	0,4063	0,4225	0,4388	0,455	0,4713	0,4875	0,5038	0,52	0,5363	0,5525	0,5688	0,585	0,6013	0,6175	0,6338	0,65
500	F_с.с., м²	4,7	4,92	5,13	5,34	5,56	5,77	5,98	6,19	6,41	6,62	6,83	7,05	7,26	7,47	7,68	7,9	8,11	8,32	8,54	8,75
550	m, кг	0,3754	0,3933	0,4111	0,429	0,4469	0,4648	0,4826	0,5005	0,5184	0,5363	0,5541	0,572	0,5899	0,6078	0,6256	0,6435	0,6614	0,6793	0,6971	0,715
550	F_с.с., м²	5,12	5,36	5,59	5,82	6,05	6,28	6,52	6,75	6,98	7,21	7,44	7,68	7,91	8,14	8,37	8,6	8,83	9,07	9,3	9,53
600	m, кг	0,4095	0,429	0,4485	0,468	0,4875	0,507	0,5265	0,546	0,5655	0,585	0,6045	0,624	0,6435	0,663	0,6825	0,702	0,7215	0,741	0,7605	0,78
600	F_с.с., м²	5,55	5,8	6,05	6,3	6,55	6,8	7,05	7,3	7,55	7,8	8,05	8,31	8,56	8,81	9,06	9,31	9,56	9,81	10,06	10,31
