Материал: Алюминий.
Изделие соответствует требованиям: СТБ 1915-2020.
Полная информация о линейной решетке с КРВ РАН-Р - Подробнее

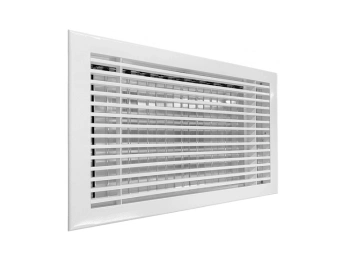

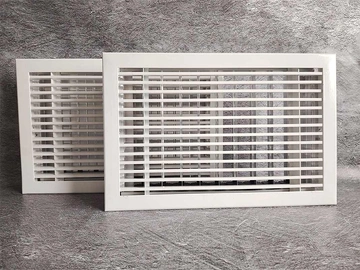

Нерегулируемые решетки РАН-Р устанавливаются в приточно-вытяжных системах вентиляции, а также системах кондиционирования. Изделие предназначено для монтажа в воздуховоды и строительные проемы разных типов, где требуется регулирование объема подаваемых воздушных масс.
Диффузор оснащен рамой и горизонтальнымиY-образными жалюзи, угол которых закреплен под углом 0 градусов относительно плоскости. Воздух раздается с углом отклонения 0 градусов от нормали.

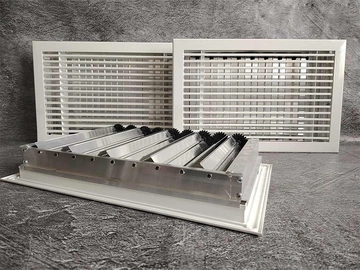

Сзади решетки находится клапан расхода воздуха (КРВ), который представляет собой раму с лопатками. Регулирование положения лопаток выполняется посредством ручки. Путём изменения положения лопаток меняется площадь свободного сечения диффузора, обеспечивая регулировку объёма подаваемого воздуха.
По индивидуальному заказу изделия могут оборудоваться специальными отверстиями на винтовом соединении в передней части рамы для крепления. Также доступен вариант с адаптером для подключения к вентиляционному каналу.
При производстве диффузоров и клапанов применяется алюминиевый профиль АД31 в соответствии с Межгосударственным стандартом 22233-2001. Также для изготовления КРВ используются компоненты из пластика от сторонних компаний-производителей.
По стандарту изделия окрашивают полиэфирной порошковой белой краской. По заказу доступны другие варианты расцветок согласно таблице RAL. Клапан покрытия не имеет.
Только у нас вы сможете купить линейную решетку с КРВ РАН-Р, а также другое вентиляционное оборудование и комплектующие высокого качества по доступной цене. Для того, чтобы получить подробную информацию о нашем товаре, оставляйте заявку в форме обратной связи, а также звоните нам по номеру +375(29)62-62-100 или +375(29)66-50-969.
Место применения | В стены |
Вид решетки | Линейные |
Способ монтажа | Встраиваемая |
Регулировка | Нерегулируемая |
Форма | Прямоугольные |
Материал | Алюминий |
Конструкция | Неразборная |
Условный типоразмер по высоте, В(мм) | Условный типоразмер по ширине, А(мм) | |||||||||||||||||||
100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | 900 | 950 | 1000 | ||
50 | m, кг | 0,003 | 0,0045 | 0,006 | 0,0075 | 0,009 | 0,0105 | 0,012 | 0,0135 | 0,015 | 0,0165 | 0,018 | 0,0195 | 0,021 | 0,0225 | 0,024 | 0,0255 | 0,027 | 0,0285 | 0,03 |
Fс.с., м2 | 0,15 | 0,15 | 0,19 | 0,23 | 0,28 | 0,32 | 0,36 | 0,4 | 0,45 | 0,49 | 0,53 | 0,57 | 0,61 | 0,66 | 0,7 | 0,74 | 0,78 | 0,83 | 0,87 | |
100 | m, кг | 0,006 | 0,009 | 0,012 | 0,015 | 0,018 | 0,021 | 0,024 | 0,027 | 0,03 | 0,033 | 0,036 | 0,039 | 0,042 | 0,045 | 0,048 | 0,051 | 0,054 | 0,057 | 0,06 |
Fс.с., м2 | 0,26 | 0,23 | 0,29 | 0,35 | 0,41 | 0,48 | 0,54 | 0,6 | 0,66 | 0,72 | 0,78 | 0,84 | 0,9 | 0,96 | 1,03 | 1,09 | 1,15 | 1,21 | 1,27 | |
150 | m, кг | 0,009 | 0,0135 | 0,018 | 0,0225 | 0,027 | 0,0315 | 0,036 | 0,0405 | 0,045 | 0,0495 | 0,054 | 0,0585 | 0,063 | 0,0675 | 0,072 | 0,0765 | 0,081 | 0,0855 | 0,09 |
Fс.с., м2 | 0,36 | 0,31 | 0,39 | 0,47 | 0,55 | 0,63 | 0,71 | 0,79 | 0,87 | 0,95 | 1,03 | 1,11 | 1,19 | 1,27 | 1,35 | 1,43 | 1,51 | 1,59 | 1,67 | |
200 | m, кг | 0,012 | 0,018 | 0,024 | 0,03 | 0,036 | 0,042 | 0,048 | 0,054 | 0,06 | 0,066 | 0,072 | 0,078 | 0,084 | 0,09 | 0,096 | 0,102 | 0,108 | 0,114 | 0,12 |
Fс.с., м2 | 0,46 | 0,39 | 0,49 | 0,59 | 0,69 | 0,79 | 0,89 | 0,99 | 1,08 | 1,18 | 1,28 | 1,38 | 1,48 | 1,58 | 1,68 | 1,78 | 1,88 | 1,98 | 2,08 | |
250 | m, кг | 0,015 | 0,0225 | 0,03 | 0,0375 | 0,045 | 0,0525 | 0,06 | 0,0675 | 0,075 | 0,0825 | 0,09 | 0,0975 | 0,105 | 0,1125 | 0,12 | 0,1275 | 0,135 | 0,1425 | 0,15 |
Fс.с., м2 | 0,57 | 0,47 | 0,59 | 0,71 | 0,83 | 0,94 | 1,06 | 1,18 | 1,3 | 1,42 | 1,53 | 1,65 | 1,77 | 1,89 | 2,01 | 2,12 | 2,24 | 2,36 | 2,48 | |
300 | m, кг | 0,018 | 0,027 | 0,036 | 0,045 | 0,054 | 0,063 | 0,072 | 0,081 | 0,09 | 0,099 | 0,108 | 0,117 | 0,126 | 0,135 | 0,144 | 0,153 | 0,162 | 0,171 | 0,18 |
Fс.с., м2 | 0,67 | 0,55 | 0,69 | 0,83 | 0,96 | 1,1 | 1,24 | 1,37 | 1,51 | 1,65 | 1,78 | 1,92 | 2,06 | 2,2 | 2,33 | 2,47 | 2,61 | 2,74 | 2,88 | |
350 | m, кг | 0,021 | 0,0315 | 0,042 | 0,0525 | 0,063 | 0,0735 | 0,084 | 0,0945 | 0,105 | 0,1155 | 0,126 | 0,1365 | 0,147 | 0,1575 | 0,168 | 0,1785 | 0,189 | 0,1995 | 0,21 |
Fс.с., м2 | 0,77 | 0,63 | 0,79 | 0,94 | 1,1 | 1,26 | 1,41 | 1,57 | 1,72 | 1,88 | 2,04 | 2,19 | 2,35 | 2,5 | 2,66 | 2,82 | 2,97 | 3,13 | 3,28 | |
400 | m, кг | 0,024 | 0,036 | 0,048 | 0,06 | 0,072 | 0,084 | 0,096 | 0,108 | 0,12 | 0,132 | 0,144 | 0,156 | 0,168 | 0,18 | 0,192 | 0,204 | 0,216 | 0,228 | 0,24 |
Fс.с., м2 | 0,88 | 0,71 | 0,89 | 1,06 | 1,24 | 1,41 | 1,59 | 1,76 | 1,94 | 2,11 | 2,29 | 2,46 | 2,64 | 2,81 | 2,99 | 3,16 | 3,34 | 3,51 | 3,69 | |
450 | m, кг | 0,027 | 0,0405 | 0,054 | 0,0675 | 0,081 | 0,0945 | 0,108 | 0,1215 | 0,135 | 0,1485 | 0,162 | 0,1755 | 0,189 | 0,2025 | 0,216 | 0,2295 | 0,243 | 0,2565 | 0,27 |
Fс.с., м2 | 0,98 | 0,79 | 0,99 | 1,18 | 1,37 | 1,57 | 1,76 | 1,96 | 2,15 | 2,34 | 2,54 | 2,73 | 2,92 | 3,12 | 3,31 | 3,51 | 3,7 | 3,89 | 4,09 | |
500 | m, кг | 0,03 | 0,045 | 0,06 | 0,075 | 0,09 | 0,105 | 0,12 | 0,135 | 0,15 | 0,165 | 0,18 | 0,195 | 0,21 | 0,225 | 0,24 | 0,255 | 0,27 | 0,285 | 0,3 |
Fс.с., м2 | 1,08 | 0,87 | 1,08 | 1,3 | 1,51 | 1,72 | 1,94 | 2,15 | 2,36 | 2,57 | 2,79 | 3 | 3,21 | 3,43 | 3,64 | 3,85 | 4,06 | 4,28 | 4,49 | |
550 | m, кг | 0,033 | 0,0495 | 0,066 | 0,0825 | 0,099 | 0,1155 | 0,132 | 0,1485 | 0,165 | 0,1815 | 0,198 | 0,2145 | 0,231 | 0,2475 | 0,264 | 0,2805 | 0,297 | 0,3135 | 0,33 |
Fс.с., м2 | 1,19 | 0,95 | 1,18 | 1,42 | 1,65 | 1,88 | 2,11 | 2,34 | 2,57 | 2,81 | 3,04 | 3,27 | 3,5 | 3,73 | 3,97 | 4,2 | 4,43 | 4,66 | 4,89 | |
600 | m, кг | 0,036 | 0,054 | 0,072 | 0,09 | 0,108 | 0,126 | 0,144 | 0,162 | 0,18 | 0,198 | 0,216 | 0,234 | 0,252 | 0,27 | 0,288 | 0,306 | 0,324 | 0,342 | 0,36 |
Fс.с., м2 | 1,29 | 1,03 | 1,28 | 1,53 | 1,78 | 2,04 | 2,29 | 2,54 | 2,79 | 3,04 | 3,29 | 3,54 | 3,79 | 4,04 | 4,29 | 4,54 | 4,79 | 5,04 | 5,3 |
Условный типоразмер по высоте, В(мм) | Условный типоразмер по ширине, А(мм) | ||||||||||||||||||||
1050 | 1100 | 1150 | 1200 | 1250 | 1300 | 1350 | 1400 | 1450 | 1500 | 1550 | 1600 | 1650 | 1700 | 1750 | 1800 | 1850 | 1900 | 1950 | 2000 | ||
50 | m, кг | 0,0315 | 0,033 | 0,0345 | 0,036 | 0,0375 | 0,039 | 0,0405 | 0,042 | 0,0435 | 0,045 | 0,0465 | 0,048 | 0,0495 | 0,051 | 0,0525 | 0,054 | 0,0555 | 0,057 | 0,0585 | 0,06 |
Fс.с., м2 | 0,91 | 0,95 | 1 | 1,04 | 1,08 | 1,12 | 1,16 | 1,21 | 1,25 | 1,29 | 1,33 | 1,38 | 1,42 | 1,46 | 1,5 | 1,54 | 1,59 | 1,63 | 1,67 | 1,71 | |
100 | m, кг | 0,063 | 0,066 | 0,069 | 0,072 | 0,075 | 0,078 | 0,081 | 0,084 | 0,087 | 0,09 | 0,093 | 0,096 | 0,099 | 0,102 | 0,105 | 0,108 | 0,111 | 0,114 | 0,117 | 0,12 |
Fс.с., м2 | 1,33 | 1,39 | 1,45 | 1,52 | 1,58 | 1,64 | 1,7 | 1,76 | 1,82 | 1,88 | 1,94 | 2,01 | 2,07 | 2,13 | 2,19 | 2,25 | 2,31 | 2,37 | 2,43 | 2,5 | |
150 | m, кг | 0,0945 | 0,099 | 0,1035 | 0,108 | 0,1125 | 0,117 | 0,1215 | 0,126 | 0,1305 | 0,135 | 0,1395 | 0,144 | 0,1485 | 0,153 | 0,1575 | 0,162 | 0,1665 | 0,171 | 0,1755 | 0,18 |
Fс.с., м2 | 1,75 | 1,83 | 1,91 | 1,99 | 2,07 | 2,15 | 2,23 | 2,31 | 2,39 | 2,48 | 2,56 | 2,64 | 2,72 | 2,8 | 2,88 | 2,96 | 3,04 | 3,12 | 3,2 | 3,28 | |
200 | m, кг | 0,126 | 0,132 | 0,138 | 0,144 | 0,15 | 0,156 | 0,162 | 0,168 | 0,174 | 0,18 | 0,186 | 0,192 | 0,198 | 0,204 | 0,21 | 0,216 | 0,222 | 0,228 | 0,234 | 0,24 |
Fс.с., м2 | 2,18 | 2,27 | 2,37 | 2,47 | 2,57 | 2,67 | 2,77 | 2,87 | 2,97 | 3,07 | 3,17 | 3,27 | 3,36 | 3,46 | 3,56 | 3,66 | 3,76 | 3,86 | 3,96 | 4,06 | |
250 | m, кг | 0,1575 | 0,165 | 0,1725 | 0,18 | 0,1875 | 0,195 | 0,2025 | 0,21 | 0,2175 | 0,225 | 0,2325 | 0,24 | 0,2475 | 0,255 | 0,2625 | 0,27 | 0,2775 | 0,285 | 0,2925 | 0,3 |
Fс.с., м2 | 2,6 | 2,71 | 2,83 | 2,95 | 3,07 | 3,19 | 3,3 | 3,42 | 3,54 | 3,66 | 3,78 | 3,9 | 4,01 | 4,13 | 4,25 | 4,37 | 4,49 | 4,6 | 4,72 | 4,84 | |
300 | m, кг | 0,189 | 0,198 | 0,207 | 0,216 | 0,225 | 0,234 | 0,243 | 0,252 | 0,261 | 0,27 | 0,279 | 0,288 | 0,297 | 0,306 | 0,315 | 0,324 | 0,333 | 0,342 | 0,351 | 0,36 |
Fс.с., м2 | 3,02 | 3,15 | 3,29 | 3,43 | 3,57 | 3,7 | 3,84 | 3,98 | 4,11 | 4,25 | 4,39 | 4,53 | 4,66 | 4,8 | 4,94 | 5,07 | 5,21 | 5,35 | 5,48 | 5,62 | |
350 | m, кг | 0,2205 | 0,231 | 0,2415 | 0,252 | 0,2625 | 0,273 | 0,2835 | 0,294 | 0,3045 | 0,315 | 0,3255 | 0,336 | 0,3465 | 0,357 | 0,3675 | 0,378 | 0,3885 | 0,399 | 0,4095 | 0,42 |
Fс.с., м2 | 3,44 | 3,6 | 3,75 | 3,91 | 4,06 | 4,22 | 4,38 | 4,53 | 4,69 | 4,84 | 5 | 5,16 | 5,31 | 5,47 | 5,62 | 5,78 | 5,94 | 6,09 | 6,25 | 6,4 | |
400 | m, кг | 0,252 | 0,264 | 0,276 | 0,288 | 0,3 | 0,312 | 0,324 | 0,336 | 0,348 | 0,36 | 0,372 | 0,384 | 0,396 | 0,408 | 0,42 | 0,432 | 0,444 | 0,456 | 0,468 | 0,48 |
Fс.с., м2 | 3,86 | 4,04 | 4,21 | 4,39 | 4,56 | 4,74 | 4,91 | 5,09 | 5,26 | 5,44 | 5,61 | 5,79 | 5,96 | 6,14 | 6,31 | 6,49 | 6,66 | 6,84 | 7,01 | 7,19 | |
450 | m, кг | 0,2835 | 0,297 | 0,3105 | 0,324 | 0,3375 | 0,351 | 0,3645 | 0,378 | 0,3915 | 0,405 | 0,4185 | 0,432 | 0,4455 | 0,459 | 0,4725 | 0,486 | 0,4995 | 0,513 | 0,5265 | 0,54 |
Fс.с., м2 | 4,28 | 4,48 | 4,67 | 4,86 | 5,06 | 5,25 | 5,45 | 5,64 | 5,83 | 6,03 | 6,22 | 6,42 | 6,61 | 6,8 | 7 | 7,19 | 7,38 | 7,58 | 7,77 | 7,97 | |
500 | m, кг | 0,315 | 0,33 | 0,345 | 0,36 | 0,375 | 0,39 | 0,405 | 0,42 | 0,435 | 0,45 | 0,465 | 0,48 | 0,495 | 0,51 | 0,525 | 0,54 | 0,555 | 0,57 | 0,585 | 0,6 |
Fс.с., м2 | 4,7 | 4,92 | 5,13 | 5,34 | 5,56 | 5,77 | 5,98 | 6,19 | 6,41 | 6,62 | 6,83 | 7,05 | 7,26 | 7,47 | 7,68 | 7,9 | 8,11 | 8,32 | 8,54 | 8,75 | |
550 | m, кг | 0,3465 | 0,363 | 0,3795 | 0,396 | 0,4125 | 0,429 | 0,4455 | 0,462 | 0,4785 | 0,495 | 0,5115 | 0,528 | 0,5445 | 0,561 | 0,5775 | 0,594 | 0,6105 | 0,627 | 0,6435 | 0,66 |
Fс.с., м2 | 5,12 | 5,36 | 5,59 | 5,82 | 6,05 | 6,28 | 6,52 | 6,75 | 6,98 | 7,21 | 7,44 | 7,68 | 7,91 | 8,14 | 8,37 | 8,6 | 8,83 | 9,07 | 9,3 | 9,53 | |
600 | m, кг | 0,378 | 0,396 | 0,414 | 0,432 | 0,45 | 0,468 | 0,486 | 0,504 | 0,522 | 0,54 | 0,558 | 0,576 | 0,594 | 0,612 | 0,63 | 0,648 | 0,666 | 0,684 | 0,702 | 0,72 |
Fс.с., м2 | 5,55 | 5,8 | 6,05 | 6,3 | 6,55 | 6,8 | 7,05 | 7,3 | 7,55 | 7,8 | 8,05 | 8,31 | 8,56 | 8,81 | 9,06 | 9,31 | 9,56 | 9,81 | 10,06 | 10,31 |
