Неподвижная линейная решетка с КРВ РАН-Б+Р

Категории

Материал: Алюминий.

Изделие соответствует требованиям: СТБ 1915-2020.

Полная информация о неподвижной линейной решетке с КРВ РАН-Б+Р - Подробнее
Неподвижная линейная решетка с КРВ РАН-Б+Р предназначена для приточно-вытяжной вентиляции и кондиционирования воздуха в разных помещениях. Решетка обеспечивает равномерное распределение воздушных потоков, сводит к минимуму отклонения и создает комфортный микроклимат в помещении.

Устройство и конструктивные особенности

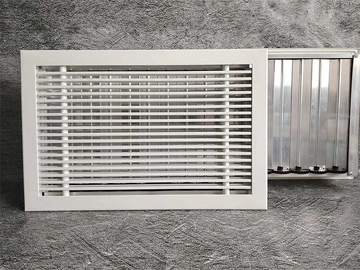

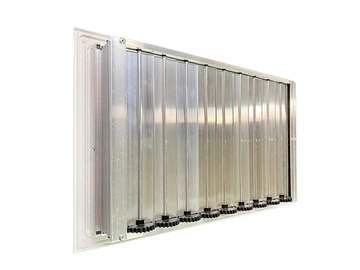

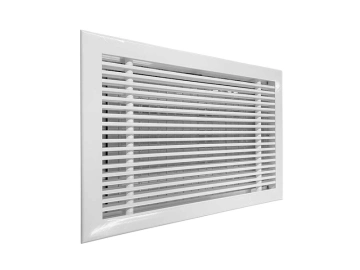

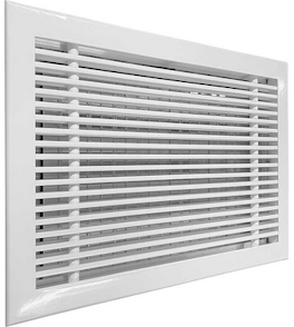

Решетка выполнена в виде рамки с неподвижными горизонтально расположенными жалюзи. Тыльная сторона решетки оснащена встроенным клапаном регулирования воздуха (КРВ). Лопатки КРВ нерегулируемые и установлены под фиксированным углом 0˚, обеспечивают стабильный расход воздуха и исключают необходимость постоянной настройки. Устройство обеспечивает точную подачу воздуха, предотвращает его отклонение от заданного направления. Для повышения жесткости профиля используется специальный алюминиевый каркас двутаврового сечения. Дополнительно конструкция может быть армирована трубками для повышения устойчивости к механическим нагрузкам.

Решетка легко закрепляется на стенах или потолке, благодаря стандартным монтажным креплениям. По дополнительному запросу решетки РАН-Б+Р могут оснащаться отверстиями или адаптером для присоединения к воздуховоду.

Материалы изготовления

Решетка изготовлена из высококачественного алюминия, отличающегося легкостью, прочностью и устойчивостью к коррозии. Алюминиевый профиль покрыт специальным порошковым слоем по стандартам RAL. Это обеспечивает защиту от внешних факторов, возможность выбрать цвет в зависимости от требований интерьера. Все элементы конструкции проходят строгий контроль качества на этапе изготовления, что гарантирует длительный срок службы и стабильные эксплуатационные характеристики.

Преимущества работы с нашей компанией

Мы предлагаем:

Широкий ассортимент – стандартные и индивидуальные решения под любые задачи.
Гарантия качества – использование проверенных материалов, строгий контроль производства.
Профессиональная помощь – консультации специалистов по выбору и установке вентиляционного оборудования.
Удобные условия доставки – быстрая доставка.

Купить неподвижную линейную решетку с КРВ РАН-Б+Р вы можете прямо сейчас, обратившись к нашим специалистам. Если у вас остались вопросы или требуется профессиональная помощь с подбором оборудования, оставьте заявку в форме обратной связи или звоните по номерам телефонов +375(29)62-62-100 или +375(29)66-50-969.

Место применения	В стены
Вид решетки	Линейные
Способ монтажа	Встраиваемая
Регулировка	Нерегулируемая
Форма	Прямоугольные
Материал	Алюминий
Конструкция	Неразборная

Стандартные типоразмеры, площадь свободного сечения (Fc.с.) и теоретическая масса (m) РАН-Б+Р

Условный типоразмер по высоте, В(мм)		Условный типоразмер по ширине, А(мм)
Условный типоразмер по высоте, В(мм)		100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000
50	m, кг	0,003	0,0045	0,006	0,0075	0,009	0,0105	0,012	0,0135	0,015	0,0165	0,018	0,0195	0,021	0,0225	0,024	0,0255	0,027	0,0285	0,03
50	F_с.с., м²	0,16	0,16	0,21	0,25	0,3	0,34	0,39	0,44	0,48	0,53	0,57	0,62	0,66	0,71	0,76	0,8	0,85	0,89	0,94
100	m, кг	0,006	0,009	0,012	0,015	0,018	0,021	0,024	0,027	0,03	0,033	0,036	0,039	0,042	0,045	0,048	0,051	0,054	0,057	0,06
100	F_с.с., м²	0,28	0,25	0,31	0,38	0,45	0,51	0,58	0,65	0,71	0,78	0,84	0,91	0,98	1,04	1,11	1,17	1,24	1,31	1,37
150	m, кг	0,009	0,0135	0,018	0,0225	0,027	0,0315	0,036	0,0405	0,045	0,0495	0,054	0,0585	0,063	0,0675	0,072	0,0765	0,081	0,0855	0,09
150	F_с.с., м²	0,39	0,34	0,42	0,51	0,6	0,68	0,77	0,85	0,94	1,03	1,11	1,2	1,29	1,37	1,46	1,55	1,63	1,72	1,81
200	m, кг	0,012	0,018	0,024	0,03	0,036	0,042	0,048	0,054	0,06	0,066	0,072	0,078	0,084	0,09	0,096	0,102	0,108	0,114	0,12
200	F_с.с., м²	0,5	0,42	0,53	0,64	0,74	0,85	0,96	1,06	1,17	1,28	1,39	1,49	1,6	1,71	1,81	1,92	2,03	2,13	2,24
250	m, кг	0,015	0,0225	0,03	0,0375	0,045	0,0525	0,06	0,0675	0,075	0,0825	0,09	0,0975	0,105	0,1125	0,12	0,1275	0,135	0,1425	0,15
250	F_с.с., м²	0,61	0,51	0,64	0,76	0,89	1,02	1,15	1,27	1,4	1,53	1,66	1,78	1,91	2,04	2,17	2,29	2,42	2,55	2,68
300	m, кг	0,018	0,027	0,036	0,045	0,054	0,063	0,072	0,081	0,09	0,099	0,108	0,117	0,126	0,135	0,144	0,153	0,162	0,171	0,18
300	F_с.с., м²	0,72	0,6	0,74	0,89	1,04	1,19	1,34	1,48	1,63	1,78	1,93	2,08	2,22	2,37	2,52	2,67	2,82	2,96	3,11
350	m, кг	0,021	0,0315	0,042	0,0525	0,063	0,0735	0,084	0,0945	0,105	0,1155	0,126	0,1365	0,147	0,1575	0,168	0,1785	0,189	0,1995	0,21
350	F_с.с., м²	0,84	0,68	0,85	1,02	1,19	1,36	1,52	1,69	1,86	2,03	2,2	2,37	2,53	2,7	2,87	3,04	3,21	3,38	3,55
400	m, кг	0,024	0,036	0,048	0,06	0,072	0,084	0,096	0,108	0,12	0,132	0,144	0,156	0,168	0,18	0,192	0,204	0,216	0,228	0,24
400	F_с.с., м²	0,95	0,77	0,96	1,15	1,34	1,52	1,71	1,9	2,09	2,28	2,47	2,66	2,85	3,04	3,22	3,41	3,6	3,79	3,98
450	m, кг	0,027	0,0405	0,054	0,0675	0,081	0,0945	0,108	0,1215	0,135	0,1485	0,162	0,1755	0,189	0,2025	0,216	0,2295	0,243	0,2565	0,27
450	F_с.с., м²	1,06	0,85	1,06	1,27	1,48	1,69	1,9	2,11	2,32	2,53	2,74	2,95	3,16	3,37	3,58	3,79	4	4,21	4,42
500	m, кг	0,03	0,045	0,06	0,075	0,09	0,105	0,12	0,135	0,15	0,165	0,18	0,195	0,21	0,225	0,24	0,255	0,27	0,285	0,3
500	F_с.с., м²	1,17	0,94	1,17	1,4	1,63	1,86	2,09	2,32	2,55	2,78	3,01	3,24	3,47	3,7	3,93	4,16	4,39	4,62	4,85
550	m, кг	0,033	0,0495	0,066	0,0825	0,099	0,1155	0,132	0,1485	0,165	0,1815	0,198	0,2145	0,231	0,2475	0,264	0,2805	0,297	0,3135	0,33
550	F_с.с., м²	1,28	1,03	1,28	1,53	1,78	2,03	2,28	2,53	2,78	3,03	3,28	3,53	3,78	4,03	4,28	4,53	4,78	5,03	5,28
600	m, кг	0,036	0,054	0,072	0,09	0,108	0,126	0,144	0,162	0,18	0,198	0,216	0,234	0,252	0,27	0,288	0,306	0,324	0,342	0,36
600	F_с.с., м²	1,39	1,11	1,39	1,66	1,93	2,2	2,47	2,74	3,01	3,28	3,55	3,82	4,09	4,36	4,64	4,91	5,18	5,45	5,72

Условный типоразмер по высоте, В(мм)		Условный типоразмер по ширине, А(мм)
Условный типоразмер по высоте, В(мм)		1050	1100	1150	1200	1250	1300	1350	1400	1450	1500	1550	1600	1650	1700	1750	1800	1850	1900	1950	2000
50	m, кг	0,0315	0,033	0,0345	0,036	0,0375	0,039	0,0405	0,042	0,0435	0,045	0,0465	0,048	0,0495	0,051	0,0525	0,054	0,0555	0,057	0,0585	0,06
50	F_с.с., м²	0,98	1,03	1,07	1,12	1,17	1,21	1,26	1,3	1,35	1,39	1,44	1,49	1,53	1,58	1,62	1,67	1,71	1,76	1,81	1,85
100	m, кг	0,063	0,066	0,069	0,072	0,075	0,078	0,081	0,084	0,087	0,09	0,093	0,096	0,099	0,102	0,105	0,108	0,111	0,114	0,117	0,12
100	F_с.с., м²	1,44	1,5	1,57	1,64	1,7	1,77	1,84	1,9	1,97	2,03	2,1	2,17	2,23	2,3	2,36	2,43	2,5	2,56	2,63	2,69
150	m, кг	0,0945	0,099	0,1035	0,108	0,1125	0,117	0,1215	0,126	0,1305	0,135	0,1395	0,144	0,1485	0,153	0,1575	0,162	0,1665	0,171	0,1755	0,18
150	F_с.с., м²	1,89	1,98	2,07	2,15	2,24	2,33	2,41	2,5	2,59	2,67	2,76	2,85	2,93	3,02	3,11	3,19	3,28	3,37	3,45	3,54
200	m, кг	0,126	0,132	0,138	0,144	0,15	0,156	0,162	0,168	0,174	0,18	0,186	0,192	0,198	0,204	0,21	0,216	0,222	0,228	0,234	0,24
200	F_с.с., м²	2,35	2,46	2,56	2,67	2,78	2,88	2,99	3,1	3,21	3,31	3,42	3,53	3,63	3,74	3,85	3,95	4,06	4,17	4,28	4,38
250	m, кг	0,1575	0,165	0,1725	0,18	0,1875	0,195	0,2025	0,21	0,2175	0,225	0,2325	0,24	0,2475	0,255	0,2625	0,27	0,2775	0,285	0,2925	0,3
250	F_с.с., м²	2,8	2,93	3,06	3,19	3,31	3,44	3,57	3,7	3,82	3,95	4,08	4,21	4,33	4,46	4,59	4,72	4,84	4,97	5,1	5,23
300	m, кг	0,189	0,198	0,207	0,216	0,225	0,234	0,243	0,252	0,261	0,27	0,279	0,288	0,297	0,306	0,315	0,324	0,333	0,342	0,351	0,36
300	F_с.с., м²	3,26	3,41	3,56	3,7	3,85	4	4,15	4,3	4,44	4,59	4,74	4,89	5,04	5,18	5,33	5,48	5,63	5,78	5,92	6,07
350	m, кг	0,2205	0,231	0,2415	0,252	0,2625	0,273	0,2835	0,294	0,3045	0,315	0,3255	0,336	0,3465	0,357	0,3675	0,378	0,3885	0,399	0,4095	0,42
350	F_с.с., м²	3,71	3,88	4,05	4,22	4,39	4,56	4,73	4,89	5,06	5,23	5,4	5,57	5,74	5,9	6,07	6,24	6,41	6,58	6,75	6,92
400	m, кг	0,252	0,264	0,276	0,288	0,3	0,312	0,324	0,336	0,348	0,36	0,372	0,384	0,396	0,408	0,42	0,432	0,444	0,456	0,468	0,48
400	F_с.с., м²	4,17	4,36	4,55	4,74	4,93	5,11	5,3	5,49	5,68	5,87	6,06	6,25	6,44	6,63	6,82	7	7,19	7,38	7,57	7,76
450	m, кг	0,2835	0,297	0,3105	0,324	0,3375	0,351	0,3645	0,378	0,3915	0,405	0,4185	0,432	0,4455	0,459	0,4725	0,486	0,4995	0,513	0,5265	0,54
450	F_с.с., м²	4,62	4,83	5,04	5,25	5,46	5,67	5,88	6,09	6,3	6,51	6,72	6,93	7,14	7,35	7,56	7,77	7,98	8,19	8,39	8,6
500	m, кг	0,315	0,33	0,345	0,36	0,375	0,39	0,405	0,42	0,435	0,45	0,465	0,48	0,495	0,51	0,525	0,54	0,555	0,57	0,585	0,6
500	F_с.с., м²	5,08	5,31	5,54	5,77	6	6,23	6,46	6,69	6,92	7,15	7,38	7,61	7,84	8,07	8,3	8,53	8,76	8,99	9,22	9,45
550	m, кг	0,3465	0,363	0,3795	0,396	0,4125	0,429	0,4455	0,462	0,4785	0,495	0,5115	0,528	0,5445	0,561	0,5775	0,594	0,6105	0,627	0,6435	0,66
550	F_с.с., м²	5,53	5,79	6,04	6,29	6,54	6,79	7,04	7,29	7,54	7,79	8,04	8,29	8,54	8,79	9,04	9,29	9,54	9,79	10,04	10,29
600	m, кг	0,378	0,396	0,414	0,432	0,45	0,468	0,486	0,504	0,522	0,54	0,558	0,576	0,594	0,612	0,63	0,648	0,666	0,684	0,702	0,72
600	F_с.с., м²	5,99	6,26	6,53	6,8	7,07	7,34	7,62	7,89	8,16	8,43	8,7	8,97	9,24	9,51	9,78	10,05	10,32	10,59	10,87	11,14

Данные для подбора решёток РАН-Б при подаче и удалении воздуха

Размеры АхВ	F₀, м²	L_wA = 25 дБ (А)					L_wA = 35 дБ (А)					L_wA = 45 дБ (А)
		L₀, м³/ч	△P_п, Па	Дальнобойность, м при V_x, м/с			L₀, м³/ч	△P_п, Па	Дальнобойность, м при V_x, м/с			L₀, м³/ч	△P_п, Па	Дальнобойность, м при V_x, м/с
		L₀, м³/ч	△P_п, Па	0	1	0,8	L₀, м³/ч	△P_п, Па	0	1	0,8	L₀, м³/ч	△P_п, Па	0	1	0,8
200х100	0,018	130	5	7,1	2,9	1,9	220	14	12	4,8	3,2	370	39	20	8,1	5,4
300х100	0,027	170	4	7,6	3	2	300	11	13	5,4	3,6	480	29	22	8,6	5,7
400х100	0,036	210	3	8,1	3,3	2,2	360	9	14	5,6	3,7	590	25	23	9,2	6,1
500х100	0,045	240	3	8,3	3,3	2,2	420	8	15	5,8	3,9	680	21	24	9,4	6,3
600х100	0,054	270	2	8,6	3,4	2,3	480	7	15	6,1	4,1	770	19	24	9,8	6,5
150х150	0,02	140	5	7,3	2,9	1,9	240	13	12	5	3,3	390	35	20	8,1	5,4
300х150	0,041	230	3	8,4	3,3	2,2	400	9	15	5,8	3,9	640	23	23	9,3	6,2
400х150	0,055	280	2	8,8	3,5	2,3	480	7	15	6	4	780	19	24	9,8	6,5
500х150	0,07	330	2	9,2	3,7	2,4	570	6	16	6,3	4,2	910	16	25	10	6,8
600х150	0,084	370	2	9,4	3,8	2,5	640	5	16	6,5	4,3	1030	14	26	10	7
700х150	0,098	410	2	9,6	3,9	2,6	710	5	17	6,7	4,5	1130	12	27	11	7,1
800х150	0,112	450	1	9,9	4	2,6	770	4	17	6,8	4,5	1240	11	27	11	7,3
200х200	0,036	210	3	8,1	3,3	2,2	360	9	14	5,6	3,7	590	25	23	9,2	6,1
300х200	0,055	280	2	8,8	3,5	2,3	480	7	15	6	4	780	19	24	9,8	6,5
400х200	0,074	340	2	9,2	3,7	2,5	590	6	16	6,4	4,3	940	15	25	10	6,8
500х200	0,093	400	2	9,7	3,9	2,6	680	5	16	6,6	4,4	1100	13	27	11	7,1
600х200	0,112	450	1	9,9	4	2,6	770	4	17	6,8	4,5	1240	11	27	11	7,3
700х200	0,131	500	1	10	4,1	2,7	860	4	17	7	4,7	1370	10	28	11	7,4
800х200	0,15	550	1	10	4,2	2,8	940	4	18	7,1	4,8	1490	9	28	11	7,6
1000х200	0,188	630	1	11	4,3	2,9	1090	3	19	7,4	4,9	1730	8	29	12	7,8
300х300	0,084	370	2	9,4	3,8	2,5	640	5	16	6,5	4,3	1030	14	26	10	7
400х300	0,113	450	1	10	3,9	2,6	780	4	17	6,8	4,6	1240	11	27	11	7,2
500х300	0,142	530	1	10	4,1	2,8	900	4	18	7	4,7	1440	10	28	11	7,5
600х300	0,171	600	1	11	4,3	2,8	1020	3	18	7,3	4,8	1630	8	29	12	7,7
700х300	0,2	660	1	11	4,3	2,9	1140	3	19	7,5	5	1800	8	30	12	7,9
800х300	0,229	720	1	11	4,4	3	1240	3	19	7,6	5,1	1960	7	30	12	8
1000х300	0,287	830	1	11	4,6	3	1430	2	20	7,9	5,2	2260	6	31	12	8,3
