Материал: Алюминий.

Изделие соответствует требованиям: СТБ 1915-2020.

Полная информация о линейной решетке РАН-Т - Подробнее

Нерегулируемая решетка РАН-Т предназначена для приточно-вытяжных вентиляционных систем и систем кондиционирования воздуха. Диффузор монтируется в стены, в потолок, а также благодаря привлекательному внешнему виду может использоваться в качестве экрана приборов отопления.

Устройство

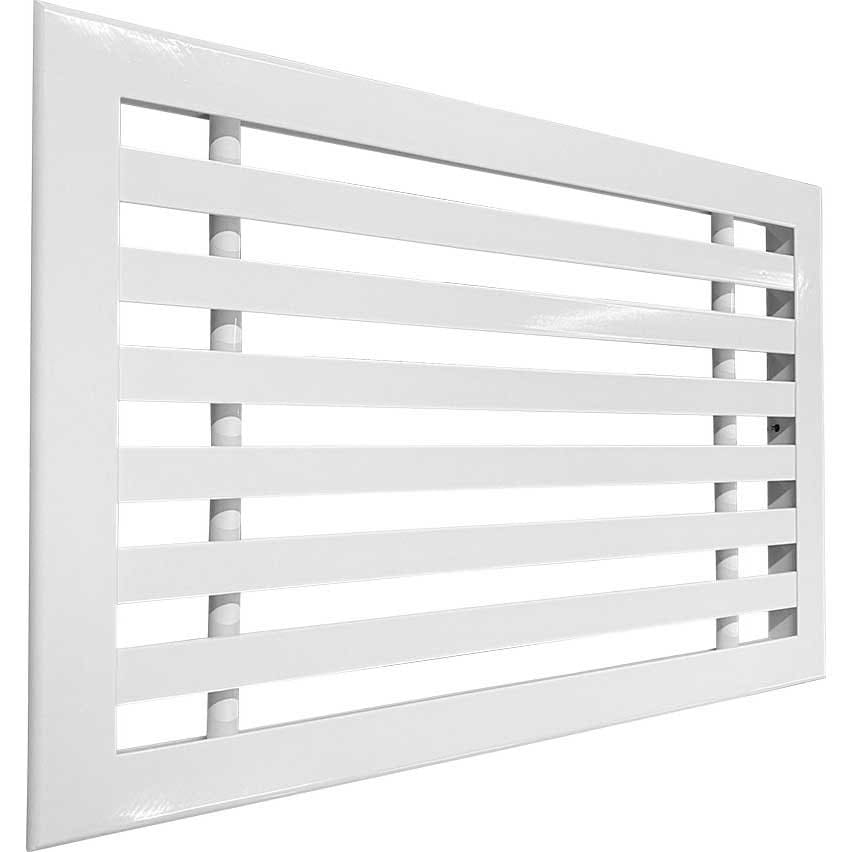

Изделие представляет собой рамку с горизонтальными Т-образными жалюзи из тавра 20х20х20 миллиметров, закреплёнными параллельно плоскости посредством трубки диаметром 8 миллиметров. Диффузоры этого типа включают в себя модели стандартных размеров, но также допускается изготовление экземпляров любых других размеров с соблюдением шага 1 миллиметр. Минимальные рекомендуемые габариты изделия: 80х80 миллиметров.

Под заказ решетки могут оснащаться пружинной защёлкой для скрытого монтажа или специальными отверстиями на лицевой стороне рамы для установки на винтовое соединение. Также возможно дополнительное оборудование клапаном расхода воздуха и адаптером для подключения к вентиляционному каналу.

Материалы

Решетки изготавливаются из запатентованного алюминиевого профиля АД31 в соответствии с Межгосударственным стандартом 22233-2001. Стандартным является окрашивание изделий в белый цвет полиэфирной порошковой краской, однако под заказ возможно окрашивание в другие цвета по таблице RAL.

Купить линейную решетку РАН-Т вы можете в нашей компании. Сотрудничество с нами имеет ряд преимуществ:

  1. Оперативная доставка товара по территории РБ.
  2. Индивидуальный подход к клиентам и внимательное отношение.
  3. Профессиональное консультирование, а также помощь в выборе оборудования.
  4. Любой объём заказа без ограничений.
  5. Гарантия на купленную у нас продукцию.

При возникновении вопросов относительно товара, оставляйте заявку в форме обратной связи, и мы свяжемся с вами для консультации. Также вы можете позвонить нам по телефону +375(29).62-62-100 или 66-50-969.



Место применения В стены
Вид решетки Линейные
Способ монтажа Встраиваемая
Регулировка Нерегулируемая
Форма Прямоугольные
Материал Алюминий
Конструкция Неразборная



Схема



Стандартные типоразмеры, площадь свободного сечения (Fc.с.) и теоретическая масса (m) РАН-Т

Условный типоразмер по высоте, В(мм)
Условный типоразмер по ширине, А(мм)
100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000
50
m, кг 0,0024 0,0036 0,0048 0,006 0,0072 0,0084 0,0096 0,0108 0,012 0,0132 0,0144 0,0156 0,0168 0,018 0,0192 0,0204 0,0216 0,0228 0,024
Fс.с., м2 0,11 0,16 0,21 0,25 0,3 0,34 0,39 0,44 0,48 0,53 0,57 0,62 0,66 0,71 0,76 0,8 0,85 0,89 0,94
100
m, кг 0,0048 0,0072 0,0096 0,012 0,0144 0,0168 0,0192 0,0216 0,024 0,0264 0,0288 0,0312 0,0336 0,036 0,0384 0,0408 0,0432 0,0456 0,048
Fс.с., м2 0,18 0,25 0,32 0,39 0,46 0,52 0,59 0,66 0,73 0,8 0,87 0,93 1 1,07 1,14 1,21 1,28 1,34 1,41
150
m, кг 0,0072 0,0108 0,0144 0,018 0,0216 0,0252 0,0288 0,0324 0,036 0,0396 0,0432 0,0468 0,0504 0,054 0,0576 0,0612 0,0648 0,0684 0,072
Fс.с., м2 0,25 0,34 0,43 0,52 0,61 0,71 0,8 0,89 0,98 1,07 1,16 1,25 1,34 1,43 1,52 1,61 1,7 1,8 1,89
200
m, кг 0,0096 0,0144 0,0192 0,024 0,0288 0,0336 0,0384 0,0432 0,048 0,0528 0,0576 0,0624 0,0672 0,072 0,0768 0,0816 0,0864 0,0912 0,096
Fс.с., м2 0,32 0,43 0,55 0,66 0,77 0,89 1 1,11 1,23 1,34 1,45 1,57 1,68 1,79 1,91 2,02 2,13 2,25 2,36
250
m, кг 0,012 0,018 0,024 0,03 0,036 0,042 0,048 0,054 0,06 0,066 0,072 0,078 0,084 0,09 0,096 0,102 0,108 0,114 0,12
Fс.с., м2 0,39 0,52 0,66 0,8 0,93 1,07 1,2 1,34 1,47 1,61 1,75 1,88 2,02 2,15 2,29 2,43 2,56 2,7 2,83
300
m, кг 0,0144 0,0216 0,0288 0,036 0,0432 0,0504 0,0576 0,0648 0,072 0,0792 0,0864 0,0936 0,1008 0,108 0,1152 0,1224 0,1296 0,1368 0,144
Fс.с., м2 0,46 0,61 0,77 0,93 1,09 1,25 1,41 1,56 1,72 1,88 2,04 2,2 2,36 2,51 2,67 2,83 2,99 3,15 3,31
350
m, кг 0,0168 0,0252 0,0336 0,042 0,0504 0,0588 0,0672 0,0756 0,084 0,0924 0,1008 0,1092 0,1176 0,126 0,1344 0,1428 0,1512 0,1596 0,168
Fс.с., м2 0,52 0,71 0,89 1,07 1,25 1,43 1,61 1,79 1,97 2,15 2,33 2,51 2,69 2,88 3,06 3,24 3,42 3,6 3,78
400
m, кг 0,0192 0,0288 0,0384 0,048 0,0576 0,0672 0,0768 0,0864 0,096 0,1056 0,1152 0,1248 0,1344 0,144 0,1536 0,1632 0,1728 0,1824 0,192
Fс.с., м2 0,59 0,8 1 1,2 1,41 1,61 1,81 2,02 2,22 2,42 2,63 2,83 3,03 3,24 3,44 3,64 3,85 4,05 4,25
450
m, кг 0,0216 0,0324 0,0432 0,054 0,0648 0,0756 0,0864 0,0972 0,108 0,1188 0,1296 0,1404 0,1512 0,162 0,1728 0,1836 0,1944 0,2052 0,216
Fс.с., м2 0,66 0,89 1,11 1,34 1,56 1,79 2,02 2,24 2,47 2,69 2,92 3,15 3,37 3,6 3,82 4,05 4,27 4,5 4,73
500
m, кг 0,024 0,036 0,048 0,06 0,072 0,084 0,096 0,108 0,12 0,132 0,144 0,156 0,168 0,18 0,192 0,204 0,216 0,228 0,24
Fс.с., м2 0,73 0,98 1,23 1,47 1,72 1,97 2,22 2,47 2,72 2,96 3,21 3,46 3,71 3,96 4,21 4,45 4,7 4,95 5,2
550
m, кг 0,0264 0,0396 0,0528 0,066 0,0792 0,0924 0,1056 0,1188 0,132 0,1452 0,1584 0,1716 0,1848 0,198 0,2112 0,2244 0,2376 0,2508 0,264
Fс.с., м2 0,8 1,07 1,34 1,61 1,88 2,15 2,42 2,69 2,96 3,24 3,51 3,78 4,05 4,32 4,59 4,86 5,13 5,4 5,67
600
m, кг 0,0288 0,0432 0,0576 0,072 0,0864 0,1008 0,1152 0,1296 0,144 0,1584 0,1728 0,1872 0,2016 0,216 0,2304 0,2448 0,2592 0,2736 0,288
Fс.с., м2 0,87 1,16 1,45 1,75 2,04 2,33 2,63 2,92 3,21 3,51 3,8 4,09 4,39 4,68 4,97 5,27 5,56 5,85 6,15



Условный типоразмер по высоте, В(мм)
Условный типоразмер по ширине, А(мм)
1050 1100 1150 1200 1250 1300 1350 1400 1450 1500 1550 1600 1650 1700 1750 1800 1850 1900 1950 2000
50
m, кг 0,0252 0,0264 0,0276 0,0288 0,03 0,0312 0,0324 0,0336 0,0348 0,036 0,0372 0,0384 0,0396 0,0408 0,042 0,0432 0,0444 0,0456 0,0468 0,048
Fс.с., м2 0,99 1,03 1,08 1,12 1,17 1,21 1,26 1,31 1,35 1,4 1,44 1,49 1,53 1,58 1,63 1,67 1,72 1,76 1,81 1,86
100
m, кг 0,0504 0,0528 0,0552 0,0576 0,06 0,0624 0,0648 0,0672 0,0696 0,072 0,0744 0,0768 0,0792 0,0816 0,084 0,0864 0,0888 0,0912 0,0936 0,096
Fс.с., м2 1,48 1,55 1,62 1,69 1,75 1,82 1,89 1,96 2,03 2,1 2,16 2,23 2,3 2,37 2,44 2,51 2,57 2,64 2,71 2,78
150
m, кг 0,0756 0,0792 0,0828 0,0864 0,09 0,0936 0,0972 0,1008 0,1044 0,108 0,1116 0,1152 0,1188 0,1224 0,126 0,1296 0,1332 0,1368 0,1404 0,144
Fс.с., м2 1,98 2,07 2,16 2,25 2,34 2,43 2,52 2,61 2,7 2,79 2,88 2,98 3,07 3,16 3,25 3,34 3,43 3,52 3,61 3,7
200
m, кг 0,1008 0,1056 0,1104 0,1152 0,12 0,1248 0,1296 0,1344 0,1392 0,144 0,1488 0,1536 0,1584 0,1632 0,168 0,1728 0,1776 0,1824 0,1872 0,192
Fс.с., м2 2,47 2,59 2,7 2,81 2,93 3,04 3,15 3,27 3,38 3,49 3,61 3,72 3,83 3,95 4,06 4,17 4,29 4,4 4,51 4,63
250
m, кг 0,126 0,132 0,138 0,144 0,15 0,156 0,162 0,168 0,174 0,18 0,186 0,192 0,198 0,204 0,21 0,216 0,222 0,228 0,234 0,24
Fс.с., м2 2,97 3,1 3,24 3,38 3,51 3,65 3,78 3,92 4,05 4,19 4,33 4,46 4,6 4,73 4,87 5,01 5,14 5,28 5,41 5,55
300
m, кг 0,1512 0,1584 0,1656 0,1728 0,18 0,1872 0,1944 0,2016 0,2088 0,216 0,2232 0,2304 0,2376 0,2448 0,252 0,2592 0,2664 0,2736 0,2808 0,288
Fс.с., м2 3,46 3,62 3,78 3,94 4,1 4,26 4,41 4,57 4,73 4,89 5,05 5,21 5,36 5,52 5,68 5,84 6 6,16 6,31 6,47
350
m, кг 0,1764 0,1848 0,1932 0,2016 0,21 0,2184 0,2268 0,2352 0,2436 0,252 0,2604 0,2688 0,2772 0,2856 0,294 0,3024 0,3108 0,3192 0,3276 0,336
Fс.с., м2 3,96 4,14 4,32 4,5 4,68 4,86 5,04 5,23 5,41 5,59 5,77 5,95 6,13 6,31 6,49 6,67 6,85 7,03 7,21 7,4
400
m, кг 0,2016 0,2112 0,2208 0,2304 0,24 0,2496 0,2592 0,2688 0,2784 0,288 0,2976 0,3072 0,3168 0,3264 0,336 0,3456 0,3552 0,3648 0,3744 0,384
Fс.с., м2 4,46 4,66 4,86 5,07 5,27 5,47 5,68 5,88 6,08 6,29 6,49 6,69 6,9 7,1 7,3 7,51 7,71 7,91 8,12 8,32
450
m, кг 0,2268 0,2376 0,2484 0,2592 0,27 0,2808 0,2916 0,3024 0,3132 0,324 0,3348 0,3456 0,3564 0,3672 0,378 0,3888 0,3996 0,4104 0,4212 0,432
Fс.с., м2 4,95 5,18 5,4 5,63 5,85 6,08 6,31 6,53 6,76 6,98 7,21 7,44 7,66 7,89 8,11 8,34 8,56 8,79 9,02 9,24
500
m, кг 0,252 0,264 0,276 0,288 0,3 0,312 0,324 0,336 0,348 0,36 0,372 0,384 0,396 0,408 0,42 0,432 0,444 0,456 0,468 0,48
Fс.с., м2 5,45 5,7 5,94 6,19 6,44 6,69 6,94 7,19 7,43 7,68 7,93 8,18 8,43 8,68 8,92 9,17 9,42 9,67 9,92 10,17
550
m, кг 0,2772 0,2904 0,3036 0,3168 0,33 0,3432 0,3564 0,3696 0,3828 0,396 0,4092 0,4224 0,4356 0,4488 0,462 0,4752 0,4884 0,5016 0,5148 0,528
Fс.с., м2 5,94 6,21 6,48 6,76 7,03 7,3 7,57 7,84 8,11 8,38 8,65 8,92 9,19 9,46 9,73 10,01 10,28 10,55 10,82 11,09
600
m, кг 0,3024 0,3168 0,3312 0,3456 0,36 0,3744 0,3888 0,4032 0,4176 0,432 0,4464 0,4608 0,4752 0,4896 0,504 0,5184 0,5328 0,5472 0,5616 0,576
Fс.с., м2 6,44 6,73 7,03 7,32 7,61 7,91 8,2 8,49 8,79 9,08 9,37 9,67 9,96 10,25 10,55 10,84 11,13 11,43 11,72 12,01

Маркировка РАН-Т
