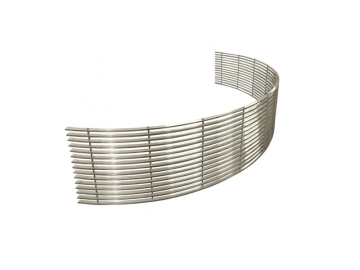

Радиусная линейная решетка РАЛ1/РАЛ2

Категории

Материал: Алюминий.

Изделие соответствует требованиям: СТБ 1915-2020.

Полная информация о радиусной линейной решетке РАЛ1/РАЛ2 - Подробнее

Радиусные линейные решетки РАЛ1/РАЛ2 широко применяются в системах вентиляции, кондиционирования и отопления. Изделия обеспечивают эффективное распределение воздушных потоков в помещениях любой сложности. Основное преимущество решеток – способность адаптироваться к изогнутым поверхностям.

Устройство радиусных линейных решеток

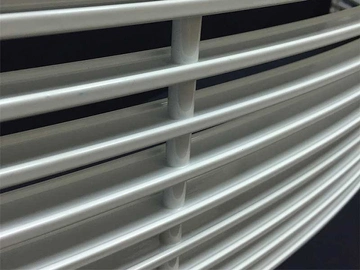

Радиусные линейные решетки состоят из ламелей, скрепленных в конструкцию с заданным углом и радиусом. Ламели изогнуты по форме дуги, что позволяет адаптировать изделие к различным элементам.

Отличия между радиусными решетками РАЛ1 и РАЛ2

Модели РАЛ1 и РАЛ2 имеют схожее назначение, но различаются конструктивными особенностями.

Решетка РАЛ1 предназначена для монтажа на выпуклые поверхности благодаря особой форме ламелей, изогнутых наружу. Конструкция обеспечивает плотное прилегание к выпуклым основаниям, гарантирует равномерное распределение воздушных потоков вентиляционной системы.

Решетка РАЛ2, напротив, разработана для установки на вогнутые поверхности. Ламели изогнуты внутрь, что позволяет изделию точно повторять контуры вогнутых элементов. Это важно для сохранения герметичности и предотвращения деформации при эксплуатации.

Такие различия делают радиусные линейные решетки универсальным решением для любых архитектурных и дизайнерских задач, связанных с системами вентиляции.

Материалы изготовления

Решетки изготавливаются из прочного алюминиевого профиля АДЗ1 (ГОСТ 22233-2001), который отличается легкостью, устойчивостью к коррозии и долговечностью. Поверхность профиля окрашивается в белый цвет RAL 9016, однако есть возможность изготовления решетки другого цвета по шкале RAL, чтобы подобрать оттенок, идеально соответствующий интерьеру.

Преимущества работы с нашей компанией

Широкий ассортимент – возможность купить решетку под любые требования.
Индивидуальный подход – изготовление изделий с учетом заданного радиуса и угла.
Высокое качество продукции – строгий контроль каждого этапа производства.
Профессиональная консультация – помощь с подбором подходящих моделей для вентиляционных систем и их оптимальной интеграции в помещение.

Если вы хотите купить радиусную линейную решетку РАЛ1/РАЛ2 или получить консультацию по выбору модели, оставьте заявку в форме обратной связи или звоните по номерам телефонов +375(29)62-62-100 или +375(29)66-50-969.

Место применения	В стены
Способ монтажа	Встраиваемая
Регулировка	Нерегулируемая
Форма	Радиусные
Материал	Алюминий
Конструкция	Неразборная

Стандартные типоразмеры, площадь свободного сечения (F_c.с.) и теоретическая масса (m) РАЛ1/РАЛ2

Условный типоразмер по высоте, В(мм)		Условный типоразмер по ширине, А(мм)
Условный типоразмер по высоте, В(мм)		400	500	600	700	800	900	1000	1100	1200	1300	1400	1500	1600	1700	1800	1900	2000	2100	2200	2300	2400	2500
30	m, кг	0,007	0,0087	0,0104	0,0122	0,0139	0,0157	0,0174	0,0191	0,0209	0,0226	0,0244	0,0261	0,0278	0,0296	0,0313	0,0331	0,0348	0,0365	0,0383	0,04	0,0418	0,0435
30	F_с.с., м²	0,25	0,31	0,36	0,42	0,48	0,54	0,61	0,66	0,72	0,78	0,84	0,9	0,96	1,02	1,08	1,14	1,2	1,26	1,32	1,38	1,44	1,5
50	m, кг	0,0116	0,0145	0,0174	0,0203	0,0232	0,0261	0,029	0,0319	0,0348	0,0377	0,0406	0,0435	0,0464	0,0493	0,0522	0,0551	0,058	0,0609	0,0638	0,0667	0,0696	0,0725
50	F_с.с., м²	0,41	0,51	0,61	0,71	0,8	0,9	1,01	1,11	1,2	1,3	1,4	1,51	1,61	1,7	1,8	1,9	2,01	2,11	2,2	2,3	2,4	2,5
100	m, кг	0,0232	0,029	0,0348	0,0406	0,0464	0,0522	0,058	0,0638	0,0696	0,0754	0,0812	0,087	0,0928	0,0986	0,1044	0,1102	0,116	0,1218	0,1276	0,1334	0,1392	0,145
100	F_с.с., м²	0,82	1,02	1,21	1,41	1,61	1,8	2,02	2,21	2,41	2,6	2,8	3,02	3,21	3,41	3,6	3,8	4,01	4,21	4,41	4,6	4,8	4,99
150	m, кг	0,0348	0,0435	0,0522	0,0609	0,0696	0,0783	0,087	0,0957	0,1044	0,1131	0,1218	0,1305	0,1392	0,1479	0,1566	0,1653	0,174	0,1827	0,1914	0,2001	0,2088	0,2175
150	F_с.с., м²	1,23	1,53	1,82	2,12	2,41	2,7	3,03	3,32	3,61	3,91	4,2	4,52	4,82	5,11	5,4	5,7	6,02	6,32	6,61	6,9	7,2	7,49
200	m, кг	0,0464	0,058	0,0696	0,0812	0,0928	0,1044	0,116	0,1276	0,1392	0,1508	0,1624	0,174	0,1856	0,1972	0,2088	0,2204	0,232	0,2436	0,2552	0,2668	0,2784	0,29
200	F_с.с., м²	1,65	2,04	2,43	2,82	3,21	3,6	4,03	4,43	4,82	5,21	5,6	6,03	6,42	6,81	7,21	7,6	8,03	8,42	8,81	9,2	9,59	9,99
250	m, кг	0,058	0,0725	0,087	0,1015	0,116	0,1305	0,145	0,1595	0,174	0,1885	0,203	0,2175	0,232	0,2465	0,261	0,2755	0,29	0,3045	0,319	0,3335	0,348	0,3625
250	F_с.с., м²	2,06	2,55	3,04	3,53	4,01	4,5	5,04	5,53	6,02	6,51	7	7,54	8,03	8,52	9,01	9,5	10,04	10,53	11,01	11,5	11,99	12,48
300	m, кг	0,0696	0,087	0,1044	0,1218	0,1392	0,1566	0,174	0,1914	0,2088	0,2262	0,2436	0,261	0,2784	0,2958	0,3132	0,3306	0,348	0,3654	0,3828	0,4002	0,4176	0,435
300	F_с.с., м²	2,47	3,06	3,64	4,23	4,82	5,4	6,05	6,64	7,23	7,81	8,4	9,05	9,63	10,22	10,81	11,4	12,04	12,63	13,22	13,8	14,39	14,98
350	m, кг	0,0812	0,1015	0,1218	0,1421	0,1624	0,1827	0,203	0,2233	0,2436	0,2639	0,2842	0,3045	0,3248	0,3451	0,3654	0,3857	0,406	0,4263	0,4466	0,4669	0,4872	0,5075
350	F_с.с., м²	2,88	3,57	4,25	4,94	5,62	6,31	7,06	7,75	8,43	9,12	9,8	10,56	11,24	11,93	12,61	13,3	14,05	14,74	15,42	16,11	16,79	17,48
400	m, кг	0,0928	0,116	0,1392	0,1624	0,1856	0,2088	0,232	0,2552	0,2784	0,3016	0,3248	0,348	0,3712	0,3944	0,4176	0,4408	0,464	0,4872	0,5104	0,5336	0,5568	0,58
400	F_с.с., м²	3,29	4,07	4,86	5,64	6,42	7,21	8,07	8,85	9,63	10,42	11,2	12,06	12,85	13,63	14,41	15,19	16,06	16,84	17,62	18,41	19,19	19,97
450	m, кг	0,1044	0,1305	0,1566	0,1827	0,2088	0,2349	0,261	0,2871	0,3132	0,3393	0,3654	0,3915	0,4176	0,4437	0,4698	0,4959	0,522	0,5481	0,5742	0,6003	0,6264	0,6525
450	F_с.с., м²	3,7	4,58	5,46	6,35	7,23	8,11	9,08	9,96	10,84	11,72	12,6	13,57	14,45	15,33	16,21	17,09	18,06	18,95	19,83	20,71	21,59	22,47
500	m, кг	0,116	0,145	0,174	0,203	0,232	0,261	0,29	0,319	0,348	0,377	0,406	0,435	0,464	0,493	0,522	0,551	0,58	0,609	0,638	0,667	0,696	0,725
500	F_с.с., м²	4,11	5,09	6,07	7,05	8,03	9,01	10,09	11,06	12,04	13,02	14	15,08	16,06	17,04	18,01	18,99	20,07	21,05	22,03	23,01	23,99	24,96
