Материал: Алюминий.
Изделие соответствует требованиям: СТБ 1915-2020.

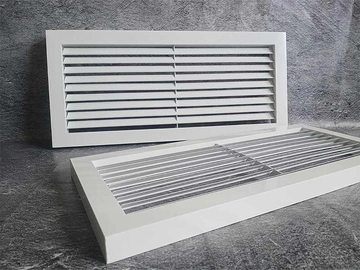

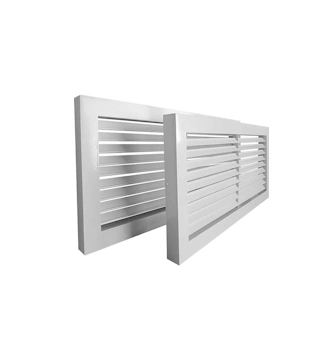

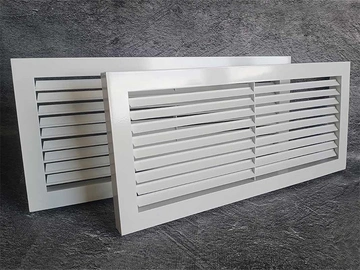

Однорядная нерегулируемая решетка РАГ-НГ-Н применяется в системах приточно-вытяжной вентиляции и кондиционирования. Изделия устанавливают в стены, вентиляционные каналы, а также проёмы в потолке. Отличительной особенностью является накладное исполнение, рама выполнена без наружного фланца: диффузор накладывают или утапливают в проёме.
Устройство
Изделие оснащено рамой и горизонтальными каплеобразными жалюзи, которые фиксируются при помощи специальной пластины с вырезами под разными углами: 30˚, 45˚ и 90˚. Это позволяет исключить провисание жалюзи, а также улучшает внешний вид устройство. Жалюзи можно размещать по типу 1 вовнутрь (РАГ-НГ-Н-1) и наружу (РАГ-НГ-Н-2).
Материалы
Для производства диффузоров применяется запатентованный алюминиевый профиль АД31 в соответствии с Межгосударственным стандартом 22233-2001. По стандарту окрашивание выполняется белой порошковой полиэфирной краской. По запросу покрытие может выполняться в других цветах согласно каталогу RAL.
Купить линейную накладную решетку РАГ-НГ-Н вы можете в нашей компании «КВС-Инжениринг». Всем клиентам мы рады предоставить:
Если вы хотите более подробно узнать о нас и нашей продукции, оставляйте заявку в форме обратной связи. Наши менеджеры свяжутся с вами в ближайшее время. Также вы можете позвонить нам сами по номерам +375(29)62-62-100 или +375(29)66-50-969.
Место применения | В стены |
Вид решетки | Однорядные |
Способ монтажа | Накладная |
Регулировка | Нерегулируемая |
Форма | Прямоугольные |
Материал | Алюминий |
Конструкция | Неразборная |
Стандартные типоразмеры, площадь свободного сечения (Fc.с.) и теоретическая масса (m) РАГ-НГ-Н
Условный типоразмер по высоте, В(мм) | Условный типоразмер по ширине, А(мм) | ||||||||||||||||||||||
100 | 150 | 200 | 250 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | 1600 | 1700 | 1800 | 1900 | 2000 | ||
100 | m, кг | 0,15 | 0,19 | 0,23 | 0,27 | 0,31 | 0,39 | 0,48 | 0,56 | 0,64 | 0,72 | 0,81 | 0,89 | 0,97 | 1,05 | 1,14 | 1,22 | 1,3 | 1,38 | 1,46 | 1,55 | 1,63 | 1,71 |
Fс.с., м2 | 0,002 | 0,004 | 0,006 | 0,008 | 0,01 | 0,014 | 0,018 | 0,022 | 0,026 | 0,03 | 0,034 | 0,038 | 0,042 | 0,046 | 0,05 | 0,054 | 0,058 | 0,062 | 0,066 | 0,07 | 0,074 | 0,078 | |
150 | m, кг | 0,2 | 0,26 | 0,32 | 0,38 | 0,44 | 0,56 | 0,68 | 0,8 | 0,92 | 1,04 | 1,16 | 1,28 | 1,4 | 1,52 | 1,64 | 1,75 | 1,87 | 1,99 | 2,11 | 2,23 | 2,35 | 2,47 |
Fс.с., м2 | 0,004 | 0,008 | 0,013 | 0,017 | 0,022 | 0,031 | 0,04 | 0,049 | 0,058 | 0,067 | 0,076 | 0,085 | 0,094 | 0,103 | 0,112 | 0,121 | 0,13 | 0,139 | 0,148 | 0,157 | 0,166 | 0,175 | |
200 | m, кг | 0,25 | 0,32 | 0,39 | 0,47 | 0,54 | 0,68 | 0,83 | 0,97 | 1,12 | 1,26 | 1,4 | 1,55 | 1,69 | 1,84 | 1,98 | 2,12 | 2,27 | 2,41 | 2,56 | 2,7 | 2,85 | 2,99 |
Fс.с., м2 | 0,006 | 0,013 | 0,02 | 0,027 | 0,034 | 0,048 | 0,062 | 0,076 | 0,09 | 0,104 | 0,118 | 0,132 | 0,146 | 0,16 | 0,174 | 0,188 | 0,202 | 0,216 | 0,23 | 0,244 | 0,258 | 0,272 | |
250 | m, кг | 0,31 | 0,4 | 0,49 | 0,58 | 0,67 | 0,85 | 1,03 | 1,21 | 1,39 | 1,57 | 1,76 | 1,94 | 2,12 | 2,3 | 2,48 | 2,66 | 2,84 | 3,03 | 3,21 | 3,39 | 3,57 | 3,75 |
Fс.с., м2 | 0,008 | 0,017 | 0,027 | 0,036 | 0,046 | 0,065 | 0,084 | 0,103 | 0,122 | 0,141 | 0,16 | 0,179 | 0,198 | 0,217 | 0,236 | 0,255 | 0,274 | 0,293 | 0,312 | 0,331 | 0,35 | 0,369 | |
300 | m, кг | 0,35 | 0,46 | 0,56 | 0,66 | 0,77 | 0,97 | 1,18 | 1,38 | 1,59 | 1,8 | 2 | 2,21 | 2,41 | 2,62 | 2,83 | 3,03 | 3,24 | 3,44 | 3,65 | 3,86 | 4,06 | 4,27 |
Fс.с., м2 | 0,01 | 0,022 | 0,034 | 0,046 | 0,058 | 0,082 | 0,106 | 0,13 | 0,154 | 0,178 | 0,202 | 0,226 | 0,25 | 0,274 | 0,298 | 0,322 | 0,346 | 0,37 | 0,394 | 0,418 | 0,442 | 0,466 | |
400 | m, кг | 0,46 | 0,59 | 0,72 | 0,86 | 0,99 | 1,26 | 1,53 | 1,8 | 2,06 | 2,33 | 2,6 | 2,87 | 3,14 | 3,4 | 3,67 | 3,94 | 4,21 | 4,48 | 4,74 | 5,01 | 5,28 | 5,55 |
Fс.с., м2 | 0,014 | 0,031 | 0,048 | 0,065 | 0,082 | 0,116 | 0,15 | 0,184 | 0,218 | 0,252 | 0,286 | 0,32 | 0,354 | 0,388 | 0,422 | 0,456 | 0,49 | 0,524 | 0,558 | 0,592 | 0,626 | 0,66 | |
500 | m, кг | 0,56 | 0,73 | 0,89 | 1,05 | 1,22 | 1,55 | 1,88 | 2,21 | 2,54 | 2,87 | 3,2 | 3,53 | 3,86 | 4,19 | 4,52 | 4,85 | 5,18 | 5,51 | 5,84 | 6,17 | 6,5 | 6,83 |
Fс.с., м2 | 0,018 | 0,04 | 0,062 | 0,084 | 0,106 | 0,15 | 0,194 | 0,238 | 0,282 | 0,326 | 0,37 | 0,414 | 0,458 | 0,502 | 0,546 | 0,59 | 0,634 | 0,678 | 0,722 | 0,766 | 0,81 | 0,854 | |
600 | m, кг | 0,66 | 0,86 | 1,06 | 1,25 | 1,45 | 1,84 | 2,23 | 2,62 | 3,01 | 3,41 | 3,8 | 4,19 | 4,58 | 4,97 | 5,36 | 5,75 | 6,15 | 6,54 | 6,93 | 7,32 | 7,71 | 8,1 |
Fс.с., м2 | 0,022 | 0,049 | 0,076 | 0,103 | 0,13 | 0,184 | 0,238 | 0,292 | 0,346 | 0,4 | 0,454 | 0,508 | 0,562 | 0,616 | 0,67 | 0,724 | 0,778 | 0,832 | 0,886 | 0,94 | 0,994 | 1,048 | |
700 | m, кг | 0,77 | 0,99 | 1,22 | 1,45 | 1,67 | 2,13 | 2,58 | 3,03 | 3,49 | 3,94 | 4,39 | 4,85 | 5,3 | 5,76 | 6,21 | 6,66 | 7,12 | 7,57 | 8,02 | 8,48 | 8,93 | 9,38 |
Fс.с., м2 | 0,026 | 0,058 | 0,09 | 0,122 | 0,154 | 0,218 | 0,282 | 0,346 | 0,41 | 0,474 | 0,538 | 0,602 | 0,666 | 0,73 | 0,794 | 0,858 | 0,922 | 0,986 | 1,05 | 1,114 | 1,178 | 1,242 | |
800 | m, кг | 0,87 | 1,13 | 1,39 | 1,64 | 1,9 | 2,42 | 2,93 | 3,45 | 3,96 | 4,48 | 4,99 | 5,51 | 6,02 | 6,54 | 7,05 | 7,57 | 8,08 | 8,6 | 9,12 | 9,63 | 10,15 | 10,66 |
Fс.с., м2 | 0,03 | 0,067 | 0,104 | 0,141 | 0,178 | 0,252 | 0,326 | 0,4 | 0,474 | 0,548 | 0,622 | 0,696 | 0,77 | 0,844 | 0,918 | 0,992 | 1,066 | 1,14 | 1,214 | 1,288 | 1,362 | 1,436 | |
900 | m, кг | 0,97 | 1,26 | 1,55 | 1,84 | 2,13 | 2,71 | 3,28 | 3,86 | 4,44 | 5,01 | 5,59 | 6,17 | 6,75 | 7,32 | 7,9 | 8,48 | 9,05 | 9,63 | 10,21 | 10,79 | 11,36 | 11,94 |
Fс.с., м2 | 0,034 | 0,076 | 0,118 | 0,16 | 0,202 | 0,286 | 0,37 | 0,454 | 0,538 | 0,622 | 0,706 | 0,79 | 0,874 | 0,958 | 1,042 | 1,126 | 1,21 | 1,294 | 1,378 | 1,462 | 1,546 | 1,63 | |
1000 | m, кг | 1,08 | 1,4 | 1,72 | 2,04 | 2,36 | 2,99 | 3,63 | 4,27 | 4,91 | 5,55 | 6,19 | 6,83 | 7,47 | 8,11 | 8,75 | 9,38 | 10,02 | 10,66 | 11,3 | 11,94 | 12,58 | 13,22 |
Fс.с., м2 | 0,038 | 0,085 | 0,132 | 0,179 | 0,226 | 0,32 | 0,414 | 0,508 | 0,602 | 0,696 | 0,79 | 0,884 | 0,978 | 1,072 | 1,166 | 1,26 | 1,354 | 1,448 | 1,542 | 1,636 | 1,73 | 1,824 | |
1100 | m, кг | 1,18 | 1,53 | 1,88 | 2,23 | 2,58 | 3,28 | 3,98 | 4,69 | 5,39 | 6,09 | 6,79 | 7,49 | 8,19 | 8,89 | 9,59 | 10,29 | 10,99 | 11,69 | 12,39 | 13,1 | 13,8 | 14,5 |
Fс.с., м2 | 0,042 | 0,094 | 0,146 | 0,198 | 0,25 | 0,354 | 0,458 | 0,562 | 0,666 | 0,77 | 0,874 | 0,978 | 1,082 | 1,186 | 1,29 | 1,394 | 1,498 | 1,602 | 1,706 | 1,81 | 1,914 | 2,018 | |
1200 | m, кг | 1,28 | 1,67 | 2,05 | 2,43 | 2,81 | 3,57 | 4,33 | 5,1 | 5,86 | 6,62 | 7,39 | 8,15 | 8,91 | 9,67 | 10,44 | 11,2 | 11,96 | 12,72 | 13,49 | 14,25 | 15,01 | 15,78 |
Fс.с., м2 | 0,046 | 0,103 | 0,16 | 0,217 | 0,274 | 0,388 | 0,502 | 0,616 | 0,73 | 0,844 | 0,958 | 1,072 | 1,186 | 1,3 | 1,414 | 1,528 | 1,642 | 1,756 | 1,87 | 1,984 | 2,098 | 2,212 | |
1300 | m, кг | 1,39 | 1,8 | 2,21 | 2,62 | 3,04 | 3,86 | 4,69 | 5,51 | 6,33 | 7,16 | 7,98 | 8,81 | 9,63 | 10,46 | 11,28 | 12,11 | 12,93 | 13,76 | 14,58 | 15,41 | 16,23 | 17,05 |
Fс.с., м2 | 0,05 | 0,112 | 0,174 | 0,236 | 0,298 | 0,422 | 0,546 | 0,67 | 0,794 | 0,918 | 1,042 | 1,166 | 1,29 | 1,414 | 1,538 | 1,662 | 1,786 | 1,91 | 2,034 | 2,158 | 2,282 | 2,406 | |
1400 | m, кг | 1,49 | 1,93 | 2,38 | 2,82 | 3,26 | 4,15 | 5,04 | 5,92 | 6,81 | 7,7 | 8,58 | 9,47 | 10,36 | 11,24 | 12,13 | 13,01 | 13,9 | 14,79 | 15,67 | 16,56 | 17,45 | 18,33 |
Fс.с., м2 | 0,054 | 0,121 | 0,188 | 0,255 | 0,322 | 0,456 | 0,59 | 0,724 | 0,858 | 0,992 | 1,126 | 1,26 | 1,394 | 1,528 | 1,662 | 1,796 | 1,93 | 2,064 | 2,198 | 2,332 | 2,466 | 2,6 | |
1500 | m, кг | 1,59 | 2,07 | 2,54 | 3,02 | 3,49 | 4,44 | 5,39 | 6,34 | 7,28 | 8,23 | 9,18 | 10,13 | 11,08 | 12,03 | 12,97 | 13,92 | 14,87 | 15,82 | 16,77 | 17,71 | 18,66 | 19,61 |
Fс.с., м2 | 0,058 | 0,13 | 0,202 | 0,274 | 0,346 | 0,49 | 0,634 | 0,778 | 0,922 | 1,066 | 1,21 | 1,354 | 1,498 | 1,642 | 1,786 | 1,93 | 2,074 | 2,218 | 2,362 | 2,506 | 2,65 | 2,794 |
