Решетка наружная жалюзийная НР-100 купить по выгодной цене в Минске

Категории

Материал: Алюминий.

Стандартные позиции в наличии на складе.

Изделие соответствует требованиям: СТБ 1915-2020.

Полная информация о жалюзийной решетке НР-100 - Подробнее

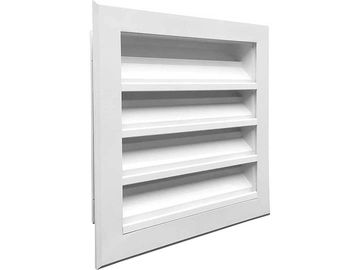

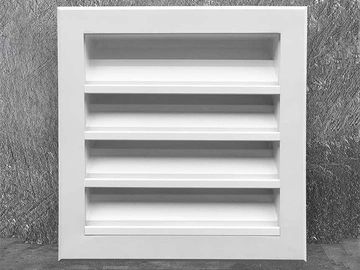

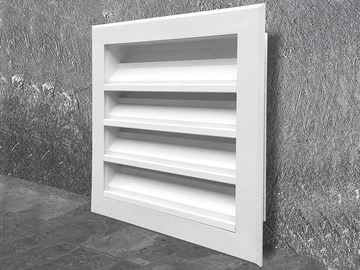

Усиленная жалюзийная решетка НР-100 применяется в приточно-вытяжных вентиляционных системах, а также в системах кондиционирования воздуха.

Устройства этого типа устанавливаются в большие проемы и вентиляционные каналы, где необходим монтаж диффузоров с повышенным коэффициентом живого сечения. Наивысшая скорость воздушного потока в свободном сечении изделия составляет не более 15 м/с.

Устройство

Диффузоры НР-100 рекомендуется применять при рабочем сечении до 7,2 квадратного метра. Чтобы предотвратить провисание ламелей при ширине проёма больше 1200 миллиметров изделие изготавливается с вертикальной перемычкой с обратной стороны.

Данная модель может быть круглой, прямоугольной или трапециевидной формы. Ручная, а также автоматическая регулировка ламелей не предусмотрена. Имеется возможность оснащения адаптером для подключения к вентканалу.

Материалы

При производстве решеток применяется алюминиевый профиль АД31 согласно Межгосударственному стандарту 22233-2001. По умолчанию устройство окрашивается полиэфирной порошковой краской в белый цвет. По запросу клиента допускается окрашивание в другие цвета по системе RAL.

Монтаж

Установка изделия осуществляется тремя способами:

крепление на саморезы;
при помощи монтажной пластины;
с помощью монтажного уголка.

В ООО «КВС-Инжениринг» вы можете выгодно купить жалюзийную решетку НР-100. Какие ещё плюсы вы получите при работе с нами:

Быстрая доставка по РБ.
Внимательное отношение и индивидуальный подход.
Консультация и помощь в подборе товара.
Неограниченный объем заказа.
Гарантия на приобретённую продукцию.

Если у вас остались вопросы, подайте заявку в форме обратной связи, и наши менеджеры свяжутся с вами. Также можете позвонить самостоятельно по телефонам +375(29)62-62-100 и +375(29)66-50-969.

Место применения	На фасад
Вид решетки	Жалюзийные
Способ монтажа	Встраиваемая
Регулировка	Нерегулируемая
Форма	Прямоугольные
Материал	Алюминь
Конструкция	Неразборная

Габаритно - посадочные размеры фасадной решетки HP-100 AxB - размеры строительного проема.

Диаграмма падения давления в жалюзи НР100

Стандартные типоразмеры, площадь свободного сечения (F_c.с.) и теоретическая масса (m) НР100

Условный типоразмер по высоте, В(мм)		Условный типоразмер по ширине, А(мм)
Условный типоразмер по высоте, В(мм)		1000	1100	1200	1300	1400	1500	1600	1700	1800	1900	2000	2100	2200	2300	2400
1020	m, кг	0,714	0,7854	0,8568	0,9282	0,9996	1,071	1,1424	1,2138	1,2852	1,3566	1,428	1,4994	1,5708	1,6422	1,7136
1020	F_с.с., м²	10,99	11,88	12,78	13,67	14,57	15,46	16,36	17,25	18,15	19,04	19,94	20,83	21,73	22,62	23,52
1120	m, кг	0,784	0,8624	0,9408	1,0192	1,0976	1,176	1,2544	1,3328	1,4112	1,4896	1,568	1,6464	1,7248	1,8032	1,8816
1120	F_с.с., м²	11,87	12,84	13,8	14,77	15,73	16,7	17,67	18,63	19,6	20,56	21,53	22,5	23,46	24,43	25,39
1220	m, кг	0,854	0,9394	1,0248	1,1102	1,1956	1,281	1,3664	1,4518	1,5372	1,6226	1,708	1,7934	1,8788	1,9642	2,0496
1220	F_с.с., м²	12,75	13,79	14,83	15,86	16,9	17,94	18,97	20,01	21,05	22,09	23,12	24,16	25,2	26,24	27,27
1320	m, кг	0,924	1,0164	1,1088	1,2012	1,2936	1,386	1,4784	1,5708	1,6632	1,7556	1,848	1,9404	2,0328	2,1252	2,2176
1320	F_с.с., м²	13,63	14,74	15,85	16,96	18,07	19,17	20,28	21,39	22,5	23,61	24,72	25,83	26,93	28,04	29,15
1420	m, кг	0,994	1,0934	1,1928	1,2922	1,3916	1,491	1,5904	1,6898	1,7892	1,8886	1,988	2,0874	2,1868	2,2862	2,3856
1420	F_с.с., м²	14,51	15,69	16,87	18,05	19,23	20,41	21,59	22,77	23,95	25,13	26,31	27,49	28,67	29,85	31,03
1520	m, кг	1,064	1,1704	1,2768	1,3832	1,4896	1,596	1,7024	1,8088	1,9152	2,0216	2,128	2,2344	2,3408	2,4472	2,5536
1520	F_с.с., м²	15,39	16,64	17,89	19,15	20,4	21,65	22,9	24,15	25,4	26,65	27,9	29,16	30,41	31,66	32,91
1620	m, кг	1,134	1,2474	1,3608	1,4742	1,5876	1,701	1,8144	1,9278	2,0412	2,1546	2,268	2,3814	2,4948	2,6082	2,7216
1620	F_с.с., м²	16,27	17,6	18,92	20,24	21,56	22,89	24,21	25,53	26,85	28,18	29,5	30,82	32,14	33,47	34,79
1720	m, кг	1,204	1,3244	1,4448	1,5652	1,6856	1,806	1,9264	2,0468	2,1672	2,2876	2,408	2,5284	2,6488	2,7692	2,8896
1720	F_с.с., м²	17,15	18,55	19,94	21,33	22,73	24,12	25,52	26,91	28,3	29,7	31,09	32,49	33,88	35,27	36,67
1820	m, кг	1,274	1,4014	1,5288	1,6562	1,7836	1,911	2,0384	2,1658	2,2932	2,4206	2,548	2,6754	2,8028	2,9302	3,0576
1820	F_с.с., м²	18,03	19,5	20,96	22,43	23,89	25,36	26,82	28,29	29,75	31,22	32,69	34,15	35,62	37,08	38,55
1920	m, кг	1,344	1,4784	1,6128	1,7472	1,8816	2,016	2,1504	2,2848	2,4192	2,5536	2,688	2,8224	2,9568	3,0912	3,2256
1920	F_с.с., м²	18,91	20,45	21,99	23,52	25,06	26,6	28,13	29,67	31,21	32,74	34,28	35,82	37,35	38,89	40,42
2020	m, кг	1,414	1,5554	1,6968	1,8382	1,9796	2,121	2,2624	2,4038	2,5452	2,6866	2,828	2,9694	3,1108	3,2522	3,3936
2020	F_с.с., м²	19,79	21,4	23,01	24,62	26,23	27,83	29,44	31,05	32,66	34,26	35,87	37,48	39,09	40,7	42,3
2120	m, кг	1,484	1,6324	1,7808	1,9292	2,0776	2,226	2,3744	2,5228	2,6712	2,8196	2,968	3,1164	3,2648	3,4132	3,5616
2120	F_с.с., м²	20,67	22,35	24,03	25,71	27,39	29,07	30,75	32,43	34,11	35,79	37,47	39,15	40,82	42,5	44,18
2220	m, кг	1,54	1,694	1,848	2,002	2,156	2,31	2,464	2,618	2,772	2,926	3,08	3,234	3,388	3,542	3,696
2220	F_с.с., м²	21,38	23,12	24,85	26,59	28,32	30,06	31,8	33,53	35,27	37	38,74	40,48	42,21	43,95	45,69
2320	m, кг	1,624	1,7864	1,9488	2,1112	2,2736	2,436	2,5984	2,7608	2,9232	3,0856	3,248	3,4104	3,5728	3,7352	3,8976
2320	F_с.с., м²	22,44	24,26	26,08	27,9	29,72	31,54	33,37	35,19	37,01	38,83	40,65	42,47	44,3	46,12	47,94
2420	m, кг	1,694	1,8634	2,0328	2,2022	2,3716	2,541	2,7104	2,8798	3,0492	3,2186	3,388	3,5574	3,7268	3,8962	4,0656
2420	F_с.с., м²	23,32	25,21	27,1	29	30,89	32,78	34,67	36,57	38,46	40,35	42,25	44,14	46,03	47,93	49,82
2520	m, кг	1,764	1,9404	2,1168	2,2932	2,4696	2,646	2,8224	2,9988	3,1752	3,3516	3,528	3,7044	3,8808	4,0572	4,2336
2520	F_с.с., м²	24,2	26,16	28,13	30,09	32,05	34,02	35,98	37,95	39,91	41,88	43,84	45,8	47,77	49,73	51,7
2620	m, кг	1,834	2,0174	2,2008	2,3842	2,5676	2,751	2,9344	3,1178	3,3012	3,4846	3,668	3,8514	4,0348	4,2182	4,4016
2620	F_с.с., м²	25,08	27,11	29,15	31,18	33,22	35,26	37,29	39,33	41,36	43,4	45,43	47,47	49,51	51,54	53,58
2720	m, кг	1,904	2,0944	2,2848	2,4752	2,6656	2,856	3,0464	3,2368	3,4272	3,6176	3,808	3,9984	4,1888	4,3792	4,5696
2720	F_с.с., м²	25,96	28,06	30,17	32,28	34,39	36,49	38,6	40,71	42,81	44,92	47,03	49,13	51,24	53,35	55,46
2820	m, кг	1,974	2,1714	2,3688	2,5662	2,7636	2,961	3,1584	3,3558	3,5532	3,7506	3,948	4,1454	4,3428	4,5402	4,7376
2820	F_с.с., м²	26,84	29,02	31,19	33,37	35,55	37,73	39,91	42,09	44,26	46,44	48,62	50,8	52,98	55,16	57,33
2920	m, кг	2,044	2,2484	2,4528	2,6572	2,8616	3,066	3,2704	3,4748	3,6792	3,8836	4,088	4,2924	4,4968	4,7012	4,9056
2920	F_с.с., м²	27,72	29,97	32,22	34,47	36,72	38,97	41,22	43,47	45,72	47,96	50,21	52,46	54,71	56,96	59,21
3020	m, кг	2,114	2,3254	2,5368	2,7482	2,9596	3,171	3,3824	3,5938	3,8052	4,0166	4,228	4,4394	4,6508	4,8622	5,0736
3020	F_с.с., м²	28,6	30,92	33,24	35,56	37,88	40,2	42,52	44,85	47,17	49,49	51,81	54,13	56,45	58,77	61,09
