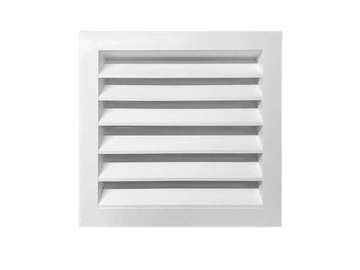

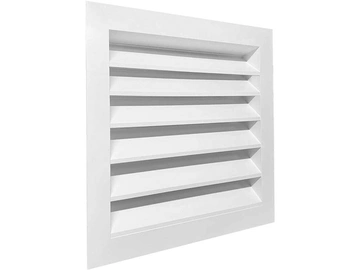

Воздухозаборная решетка РН-70

Категории


Материал: Алюминий.

Стандартные позиции в наличии на складе.

Изделие соответствует требованиям: СТБ 1915-2020.

Полная информация о воздухозаборной решетке РН-70 - Подробнее

Воздухозаборная решетка РН-70 используется в приточно-вытяжных вентиляционных системах для защиты воздуховода от попадания осадков, а также различных посторонних предметов.

Диффузоры этого типа обычно монтируются в проёмы и вентканалы, где необходимы устройства с повышенным коэффициентом живого сечения. Конструктивные особенности, а также применяемые при их изготовлении материалы обеспечивают надёжность работы при высоких скоростях воздуха.

Устройство

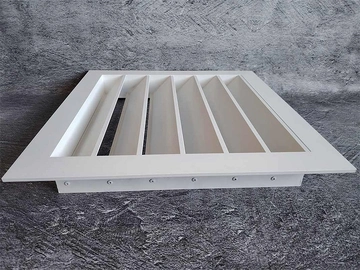

Наружный диффузор типа РН-70 представляет собой раму из усиленного уголка размером 70х45 миллиметров, в который неподвижно закрепляются Z-образные жалюзи под углом 45 градусов.

Материалы

При производстве решеток применяется алюминиевый профиль АДЗ1. Стандартное окрашивание изделий выполняется полиэфирной порошковой белой краской, но по просьбе заказчика возможно также окрашивание в другие расцветки по таблице RAL.

Монтаж

Основные способы установки изделий:

  1. на саморезы;
  2. на монтажную пластину;
  3. на монтажный уголок.

Купить воздухозаборную решетку РН-70 по доступной цене вы можете в нашей компании. Дополнительно при работе с нами вы получите следующие преимущества:

  1. Оперативная доставка в регионы РБ.
  2. Профессиональный подход и внимательное отношение к клиентам.
  3. Грамотная помощь в подборе оборудования и предоставление подробных консультаций.
  4. Гарантийные обязательства.
  5. Объёмы заказа продукции без ограничений.

Если у вас остались вопросы о товаре, позвоните нам по номеру +375(29)62-62-100 или +375(29)66-50-969. Также вы можете написать нам в форме обратной связи или на e-mail.

Место применения На фасад
Вид решетки Жалюзийные
Способ монтажа Встраиваемая
Регулировка Нерегулируемая
Форма Прямоугольные
Материал Алюминь
Конструкция Неразборная



Габаритно - посадочные размеры фасадной решетки PH-70 AxB - размеры строительного проема

Схема Ph- 70



Стандартные типоразмеры, площадь свободного сечения (Fc.с.) и теоретическая масса (m) РН-70

Условный типоразмер по высоте, В(мм)
Условный типоразмер по ширине, А(мм)
300 400 500 600 700 800 900 1000 1100 1200 1300 1400 1500 1600 1700 1800 1900 2000
300
m, кг 0,0657 0,0876 0,1095 0,1314 0,1533 0,1752 0,1971 0,219 0,2409 0,2628 0,2847 0,3066 0,3285 0,3504 0,3723 0,3942 0,4161 0,438
Fс.с., м2 1,61 1,97 2,34 2,7 3,07 3,43 3,8 4,16 4,53 4,89 5,26 5,62 5,99 6,35 6,72 7,08 7,45 7,81
400
m, кг 0,0876 0,1168 0,146 0,1752 0,2044 0,2336 0,2628 0,292 0,3212 0,3504 0,3796 0,4088 0,438 0,4672 0,4964 0,5256 0,5548 0,584
Fс.с., м2 1,97 2,42 2,87 3,32 3,78 4,23 4,68 5,13 5,58 6,03 6,48 6,93 7,38 7,83 8,29 8,74 9,19 9,64
500
m, кг 0,1095 0,146 0,1825 0,219 0,2555 0,292 0,3285 0,365 0,4015 0,438 0,4745 0,511 0,5475 0,584 0,6205 0,657 0,6935 0,73
Fс.с., м2 2,34 2,87 3,41 3,95 4,48 5,02 5,56 6,1 6,63 7,17 7,71 8,24 8,78 9,32 9,85 10,39 10,93 11,47
600
m, кг 0,1314 0,1752 0,219 0,2628 0,3066 0,3504 0,3942 0,438 0,4818 0,5256 0,5694 0,6132 0,657 0,7008 0,7446 0,7884 0,8322 0,876
Fс.с., м2 2,7 3,32 3,95 4,57 5,19 5,82 6,44 7,06 7,69 8,31 8,93 9,55 10,18 10,8 11,42 12,05 12,67 13,29
700
m, кг 0,1533 0,2044 0,2555 0,3066 0,3577 0,4088 0,4599 0,511 0,5621 0,6132 0,6643 0,7154 0,7665 0,8176 0,8687 0,9198 0,9709 1,022
Fс.с., м2 3,07 3,78 4,48 5,19 5,9 6,61 7,32 8,03 8,74 9,45 10,16 10,87 11,57 12,28 12,99 13,7 14,41 15,12
800
m, кг 0,1752 0,2336 0,292 0,3504 0,4088 0,4672 0,5256 0,584 0,6424 0,7008 0,7592 0,8176 0,876 0,9344 0,9928 1,0512 1,1096 1,168
Fс.с., м2 3,43 4,23 5,02 5,82 6,61 7,41 8,2 9 9,79 10,59 11,38 12,18 12,97 13,77 14,56 15,36 16,15 16,95
900
m, кг 0,1971 0,2628 0,3285 0,3942 0,4599 0,5256 0,5913 0,657 0,7227 0,7884 0,8541 0,9198 0,9855 1,0512 1,1169 1,1826 1,2483 1,314
Fс.с., м2 3,8 4,68 5,56 6,44 7,32 8,2 9,08 9,96 10,85 11,73 12,61 13,49 14,37 15,25 16,13 17,01 17,89 18,77
1000
m, кг 0,219 0,292 0,365 0,438 0,511 0,584 0,657 0,73 0,803 0,876 0,949 1,022 1,095 1,168 1,241 1,314 1,387 1,46
Fс.с., м2 4,16 5,13 6,1 7,06 8,03 9 9,96 10,93 11,9 12,87 13,83 14,8 15,77 16,73 17,7 18,67 19,64 20,6
1100
m, кг 0,2409 0,3212 0,4015 0,4818 0,5621 0,6424 0,7227 0,803 0,8833 0,9636 1,0439 1,1242 1,2045 1,2848 1,3651 1,4454 1,5257 1,606
Fс.с., м2 4,53 5,58 6,63 7,69 8,74 9,79 10,85 11,9 12,95 14 15,06 16,11 17,16 18,22 19,27 20,32 21,38 22,43
1200
m, кг 0,2628 0,3504 0,438 0,5256 0,6132 0,7008 0,7884 0,876 0,9636 1,0512 1,1388 1,2264 1,314 1,4016 1,4892 1,5768 1,6644 1,752
Fс.с., м2 4,89 6,03 7,17 8,31 9,45 10,59 11,73 12,87 14 15,14 16,28 17,42 18,56 19,7 20,84 21,98 23,12 24,26
1300
m, кг 0,2847 0,3796 0,4745 0,5694 0,6643 0,7592 0,8541 0,949 1,0439 1,1388 1,2337 1,3286 1,4235 1,5184 1,6133 1,7082 1,8031 1,898
Fс.с., м2 5,26 6,48 7,71 8,93 10,16 11,38 12,61 13,83 15,06 16,28 17,51 18,73 19,96 21,18 22,41 23,63 24,86 26,08
1400
m, кг 0,3066 0,4088 0,511 0,6132 0,7154 0,8176 0,9198 1,022 1,1242 1,2264 1,3286 1,4308 1,533 1,6352 1,7374 1,8396 1,9418 2,044
Fс.с., м2 5,62 6,93 8,24 9,55 10,87 12,18 13,49 14,8 16,11 17,42 18,73 20,04 21,36 22,67 23,98 25,29 26,6 27,91
1500
m, кг 0,3285 0,438 0,5475 0,657 0,7665 0,876 0,9855 1,095 1,2045 1,314 1,4235 1,533 1,6425 1,752 1,8615 1,971 2,0805 2,19
Fс.с., м2 5,99 7,38 8,78 10,18 11,57 12,97 14,37 15,77 17,16 18,56 19,96 21,36 22,75 24,15 25,55 26,94 28,34 29,74
1600
m, кг 0,3504 0,4672 0,584 0,7008 0,8176 0,9344 1,0512 1,168 1,2848 1,4016 1,5184 1,6352 1,752 1,8688 1,9856 2,1024 2,2192 2,336
Fс.с., м2 6,35 7,83 9,32 10,8 12,28 13,77 15,25 16,73 18,22 19,7 21,18 22,67 24,15 25,63 27,12 28,6 30,08 31,57
1700
m, кг 0,3723 0,4964 0,6205 0,7446 0,8687 0,9928 1,1169 1,241 1,3651 1,4892 1,6133 1,7374 1,8615 1,9856 2,1097 2,2338 2,3579 2,482
Fс.с., м2 6,72 8,29 9,85 11,42 12,99 14,56 16,13 17,7 19,27 20,84 22,41 23,98 25,55 27,12 28,69 30,26 31,82 33,39
1800
m, кг 0,3942 0,5256 0,657 0,7884 0,9198 1,0512 1,1826 1,314 1,4454 1,5768 1,7082 1,8396 1,971 2,1024 2,2338 2,3652 2,4966 2,628
Fс.с., м2 7,08 8,74 10,39 12,05 13,7 15,36 17,01 18,67 20,32 21,98 23,63 25,29 26,94 28,6 30,26 31,91 33,57 35,22
1900
m, кг 0,4161 0,5548 0,6935 0,8322 0,9709 1,1096 1,2483 1,387 1,5257 1,6644 1,8031 1,9418 2,0805 2,2192 2,3579 2,4966 2,6353 2,774
Fс.с., м2 7,45 9,19 10,93 12,67 14,41 16,15 17,89 19,64 21,38 23,12 24,86 26,6 28,34 30,08 31,82 33,57 35,31 37,05
2000
m, кг 0,438 0,584 0,73 0,876 1,022 1,168 1,314 1,46 1,606 1,752 1,898 2,044 2,19 2,336 2,482 2,628 2,774 2,92
Fс.с., м2 7,81 9,64 11,47 13,29 15,12 16,95 18,77 20,6 22,43 24,26 26,08 27,91 29,74 31,57 33,39 35,22 37,05 38,88

 Маркировка PH-70
