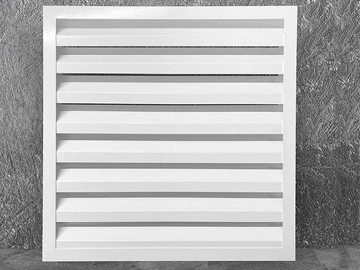

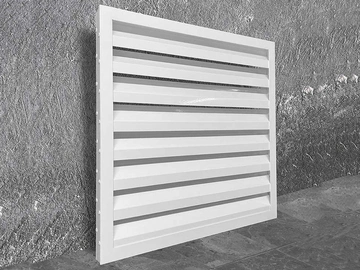

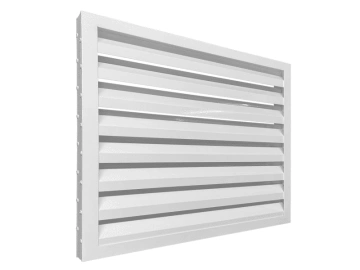

Фасадная решетка ВРН24

Категории

Материал: Алюминий.

Стандартные позиции в наличии на складе.

Изделие соответствует требованиям: СТБ 1915-2020.

Полная информация о фасадной решетке ВРН24 - Подробнее

Фасадная решетка ВРН24 предназначена для установки на фасады зданий, оконные и дверные проемы. Она обеспечивает эффективный воздухообмен, защищает от атмосферных осадков и посторонних предметов, сохраняя эстетичный внешний вид. Благодаря продуманной конструкции и качественным материалам, решетка превосходит аналоги по долговечности и простоте монтажа. Купить фасадную решетку ВРН24 – значит выбрать надежность и функциональность.

Устройство фасадной решетки ВРН24

Решетка состоит из Z-образных жалюзи с углом наклона 35°, что обеспечивает оптимальную защиту от дождя и снега. Для усиления конструкции при ширине более 800 мм используется алюминиевая перемычка, которая крепится заклепками к каждой ламели. Глубина решетки – 24 мм, что делает её идеальной для монтажа в стандартные оконные и фасадные профили. Изделие может изготавливаться в любых размерах с шагом 1 мм, что позволяет точно подогнать его под конкретные требования.

Материалы изготовления

Решетка ВРН24 производится из алюминиевого профиля марки АДЗ1 (ГОСТ 22233-2001). Стандартное покрытие – полиэфирная порошковая краска белого цвета (RAL 9016), но по запросу возможно нанесение любого оттенка из палитры RAL. Такое покрытие устойчиво к УФ-излучению, перепадам температур и механическим воздействиям, сохраняя внешний вид на долгие годы.

Монтаж фасадной решетки ВРН24

Установка решетки проста и не требует специального инструмента. Она монтируется в готовые рамы вместо стеклопакета и фиксируется штапиками или прижимными планками. Благодаря небольшому весу и продуманной конструкции, монтаж можно выполнить даже на высотных зданиях без дополнительного усиления конструкции.

Преимущества работы с «КВС-Инжениринг»

Выбирая нашу компанию, вы получаете:

Широкий ассортимент – решетки любых размеров и цветов.
Качество материалов – только сертифицированный алюминий и устойчивые краски.
Оперативность – быстрые сроки производства и доставки.
Профессиональную поддержку – помощь в подборе и консультации по монтажу.

Если у вас остались вопросы или нужна помощь в подборе фасадной решетки ВРН24, оставьте заявку в форме обратной связи – наш специалист свяжется с вами в ближайшее время. Также вы можете позвонить нам по телефонам +375(29)62-62-100 или +375(29)66-50-969. Мы гарантируем качество и индивидуальный подход к каждому клиенту!

Место применения	На фасад
Вид решетки	Жалюзийные
Способ монтажа	Накладная
Регулировка	Нерегулируемая
Форма	Прямоугольные
Материал	Алюминий

Стандартные типоразмеры, площадь свободного сечения (F_c.с.) и теоретическая масса (m) ВРН24

Условный типоразмер по высоте, В(мм)		Условный типоразмер по ширине, А(мм)
Условный типоразмер по высоте, В(мм)		100	200	300	400	500	600	700	800	900	1000	1100	1200	1300	1400	1500	1600	1700	1800	1900	2000
100	m, кг	0,0058	0,0116	0,0174	0,0232	0,029	0,0348	0,0406	0,0464	0,0522	0,058	0,0638	0,0696	0,0754	0,0812	0,087	0,0928	0,0986	0,1044	0,1102	0,116
100	F_с.с., м²	0,12	0,21	0,29	0,37	0,46	0,54	0,62	0,71	0,79	0,87	0,96	1,04	1,12	1,21	1,29	1,37	1,46	1,54	1,62	1,71
200	m, кг	0,0116	0,0232	0,0348	0,0464	0,058	0,0696	0,0812	0,0928	0,1044	0,116	0,1276	0,1392	0,1508	0,1624	0,174	0,1856	0,1972	0,2088	0,2204	0,232
200	F_с.с., м²	0,21	0,33	0,46	0,59	0,71	0,84	0,97	1,09	1,22	1,35	1,47	1,6	1,73	1,85	1,98	2,11	2,23	2,36	2,49	2,61
300	m, кг	0,0174	0,0348	0,0522	0,0696	0,087	0,1044	0,1218	0,1392	0,1566	0,174	0,1914	0,2088	0,2262	0,2436	0,261	0,2784	0,2958	0,3132	0,3306	0,348
300	F_с.с., м²	0,29	0,46	0,63	0,8	0,97	1,14	1,31	1,48	1,65	1,82	1,99	2,16	2,33	2,5	2,67	2,84	3,01	3,18	3,35	3,52
400	m, кг	0,0232	0,0464	0,0696	0,0928	0,116	0,1392	0,1624	0,1856	0,2088	0,232	0,2552	0,2784	0,3016	0,3248	0,348	0,3712	0,3944	0,4176	0,4408	0,464
400	F_с.с., м²	0,46	0,71	0,97	1,23	1,48	1,74	2	2,25	2,51	2,77	3,02	3,28	3,54	3,79	4,05	4,31	4,56	4,82	5,08	5,33
500	m, кг	0,0348	0,0696	0,1044	0,1392	0,174	0,2088	0,2436	0,2784	0,3132	0,348	0,3828	0,4176	0,4524	0,4872	0,522	0,5568	0,5916	0,6264	0,6612	0,696
500	F_с.с., м²	0,54	0,84	1,14	1,44	1,74	2,04	2,34	2,64	2,94	3,24	3,54	3,84	4,14	4,44	4,74	5,04	5,34	5,64	5,94	6,24
600	m, кг	0,0406	0,0812	0,1218	0,1624	0,203	0,2436	0,2842	0,3248	0,3654	0,406	0,4466	0,4872	0,5278	0,5684	0,609	0,6496	0,6902	0,7308	0,7714	0,812
600	F_с.с., м²	0,62	0,97	1,31	1,65	2	2,34	2,68	3,03	3,37	3,71	4,06	4,4	4,74	5,09	5,43	5,77	6,12	6,46	6,8	7,15
700	m, кг	0,0406	0,0812	0,1218	0,1624	0,203	0,2436	0,2842	0,3248	0,3654	0,406	0,4466	0,4872	0,5278	0,5684	0,609	0,6496	0,6902	0,7308	0,7714	0,812
700	F_с.с., м²	0,62	0,97	1,31	1,65	2	2,34	2,68	3,03	3,37	3,71	4,06	4,4	4,74	5,09	5,43	5,77	6,12	6,46	6,8	7,15
800	m, кг	0,0464	0,0928	0,1392	0,1856	0,232	0,2784	0,3248	0,3712	0,4176	0,464	0,5104	0,5568	0,6032	0,6496	0,696	0,7424	0,7888	0,8352	0,8816	0,928
800	F_с.с., м²	0,71	1,09	1,48	1,87	2,25	2,64	3,03	3,41	3,8	4,19	4,57	4,96	5,35	5,73	6,12	6,51	6,89	7,28	7,67	8,05
900	m, кг	0,0522	0,1044	0,1566	0,2088	0,261	0,3132	0,3654	0,4176	0,4698	0,522	0,5742	0,6264	0,6786	0,7308	0,783	0,8352	0,8874	0,9396	0,9918	1,044
900	F_с.с., м²	0,79	1,22	1,65	2,08	2,51	2,94	3,37	3,8	4,23	4,66	5,09	5,52	5,95	6,38	6,81	7,24	7,67	8,1	8,53	8,96
1000	m, кг	0,058	0,116	0,174	0,232	0,29	0,348	0,406	0,464	0,522	0,58	0,638	0,696	0,754	0,812	0,87	0,928	0,986	1,044	1,102	1,16
1000	F_с.с., м²	0,87	1,35	1,82	2,29	2,77	3,24	3,71	4,19	4,66	5,13	5,61	6,08	6,55	7,03	7,5	7,97	8,45	8,92	9,39	9,87
1100	m, кг	0,0638	0,1276	0,1914	0,2552	0,319	0,3828	0,4466	0,5104	0,5742	0,638	0,7018	0,7656	0,8294	0,8932	0,957	1,0208	1,0846	1,1484	1,2122	1,276
1100	F_с.с., м²	0,96	1,47	1,99	2,51	3,02	3,54	4,06	4,57	5,09	5,61	6,12	6,64	7,16	7,67	8,19	8,71	9,22	9,74	10,26	10,77
1200	m, кг	0,0696	0,1392	0,2088	0,2784	0,348	0,4176	0,4872	0,5568	0,6264	0,696	0,7656	0,8352	0,9048	0,9744	1,044	1,1136	1,1832	1,2528	1,3224	1,392
1200	F_с.с., м²	1,04	1,6	2,16	2,72	3,28	3,84	4,4	4,96	5,52	6,08	6,64	7,2	7,76	8,32	8,88	9,44	10	10,56	11,12	11,68
1300	m, кг	0,0754	0,1508	0,2262	0,3016	0,377	0,4524	0,5278	0,6032	0,6786	0,754	0,8294	0,9048	0,9802	1,0556	1,131	1,2064	1,2818	1,3572	1,4326	1,508
1300	F_с.с., м²	1,12	1,73	2,33	2,93	3,54	4,14	4,74	5,35	5,95	6,55	7,16	7,76	8,36	8,97	9,57	10,17	10,78	11,38	11,98	12,59
1400	m, кг	0,0812	0,1624	0,2436	0,3248	0,406	0,4872	0,5684	0,6496	0,7308	0,812	0,8932	0,9744	1,0556	1,1368	1,218	1,2992	1,3804	1,4616	1,5428	1,624
1400	F_с.с., м²	1,21	1,85	2,5	3,15	3,79	4,44	5,09	5,73	6,38	7,03	7,67	8,32	8,97	9,61	10,26	10,91	11,55	12,2	12,85	13,49
1500	m, кг	0,087	0,174	0,261	0,348	0,435	0,522	0,609	0,696	0,783	0,87	0,957	1,044	1,131	1,218	1,305	1,392	1,479	1,566	1,653	1,74
1500	F_с.с., м²	1,29	1,98	2,67	3,36	4,05	4,74	5,43	6,12	6,81	7,5	8,19	8,88	9,57	10,26	10,95	11,64	12,33	13,02	13,71	14,4
1600	m, кг	0,0928	0,1856	0,2784	0,3712	0,464	0,5568	0,6496	0,7424	0,8352	0,928	1,0208	1,1136	1,2064	1,2992	1,392	1,4848	1,5776	1,6704	1,7632	1,856
1600	F_с.с., м²	1,37	2,11	2,84	3,57	4,31	5,04	5,77	6,51	7,24	7,97	8,71	9,44	10,17	10,91	11,64	12,37	13,11	13,84	14,57	15,31
1700	m, кг	0,0986	0,1972	0,2958	0,3944	0,493	0,5916	0,6902	0,7888	0,8874	0,986	1,0846	1,1832	1,2818	1,3804	1,479	1,5776	1,6762	1,7748	1,8734	1,972
1700	F_с.с., м²	1,46	2,23	3,01	3,79	4,56	5,34	6,12	6,89	7,67	8,45	9,22	10	10,78	11,55	12,33	13,11	13,88	14,66	15,44	16,21
1800	m, кг	0,1044	0,2088	0,3132	0,4176	0,522	0,6264	0,7308	0,8352	0,9396	1,044	1,1484	1,2528	1,3572	1,4616	1,566	1,6704	1,7748	1,8792	1,9836	2,088
1800	F_с.с., м²	1,54	2,36	3,18	4	4,82	5,64	6,46	7,28	8,1	8,92	9,74	10,56	11,38	12,2	13,02	13,84	14,66	15,48	16,3	17,12
1900	m, кг	0,1102	0,2204	0,3306	0,4408	0,551	0,6612	0,7714	0,8816	0,9918	1,102	1,2122	1,3224	1,4326	1,5428	1,653	1,7632	1,8734	1,9836	2,0938	2,204
1900	F_с.с., м²	1,62	2,49	3,35	4,21	5,08	5,94	6,8	7,67	8,53	9,39	10,26	11,12	11,98	12,85	13,71	14,57	15,44	16,3	17,16	18,03
2000	m, кг	0,116	0,232	0,348	0,464	0,58	0,696	0,812	0,928	1,044	1,16	1,276	1,392	1,508	1,624	1,74	1,856	1,972	2,088	2,204	2,32
2000	F_с.с., м²	1,71	2,61	3,52	4,43	5,33	6,24	7,15	8,05	8,96	9,87	10,77	11,68	12,59	13,49	14,4	15,31	16,21	17,12	18,03	18,93
