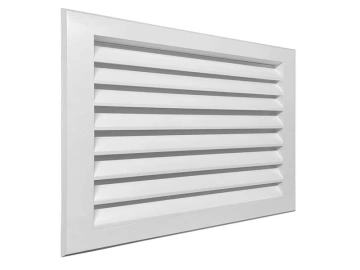

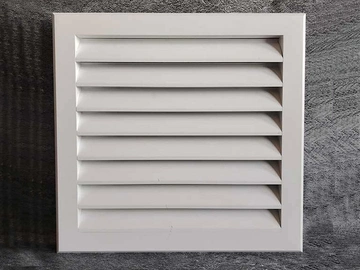

Наружная решетка РН-50

Категории

Материал: Алюминий.

Стандартные позиции в наличии на складе.

Изделие соответствует требованиям: СТБ 1915-2020.

Полная информация о наружной решетке РН-50 - Подробнее

Наружная решетка РН-50 предназначена для защиты вентиляционных систем, фасадных проемов и других конструкций. Ее усиленная конструкция с жалюзийными ламелями обеспечивает высокую жесткость и отличный эстетичный внешний вид. В отличие от стандартных решеток, РН-50 выдерживает значительные механические воздействия и подходит для больших проемов до 6000х3000 мм.

Устройство решетки РН-50

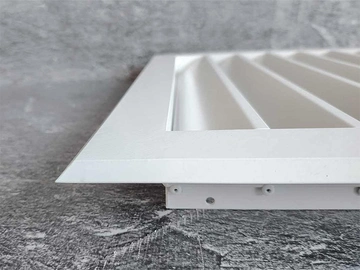

Решетка РН-50 имеет жалюзийную конструкцию с полыми ламелями, оснащенными капельниками. Угол наклона – 40°, предотвращает задувание ветра и попадание дождя внутрь системы. Такая форма обеспечивает:

Повышенную жесткость – устойчивость к деформациям при больших размерах.
Оптимальную аэродинамику – минимальное сопротивление воздушному потоку.
Защиту от осадков – капельники отводят воду, предотвращая протечки.

Дополнительно решетка может быть укомплектована адаптером для подключения к воздуховоду.

Материалы решетки РН-50

Основной материал решетки – это алюминиевый профиль АДЗ1 (по ГОСТ 22233-2001). Стандартное покрытие – полиэфирная порошковая краска RAL 9016 (белый матовый), но по запросу возможна окраска в любой цвет по шкале RAL.

Монтаж решетки РН-50

Решетка РН-50 монтируется на фасадные проемы с помощью анкерных болтов или саморезов (в зависимости от материала стены). Крепежные элементы подбираются индивидуально, исходя из типа основания (бетон, кирпич, металлоконструкции). Возможна установка как в вертикальном, так и в горизонтальном положении. Для герметичности стыков рекомендуется использовать силиконовые уплотнители.

Преимущества работы с «КВС-Инжениринг»

Выбирая нашу компанию, вы получаете:

Индивидуальные решения – изготовим решетку РН-50 любого размера и цвета.
Контроль качества – все изделия соответствуют ГОСТ и проходят проверку перед отгрузкой.
Оперативные сроки – быстрая обработка заказов и доставка по всей Беларуси.
Профессиональную поддержку – поможем с подбором, расчетом и монтажом.

Если вам нужно купить наружную решетку РН-50, оставьте заявку через форму обратной связи – наш специалист свяжется с вами для уточнения деталей. Также вы можете позвонить по телефонам: +375(29)62-62-100 или +375(29)66-50-969.

Место применения	На фасад
Вид решетки	Жалюзийные
Способ монтажа	Встраиваемая
Регулировка	Нерегулируемая
Форма	Прямоугольные
Материал	Алюминий
Конструкция	Неразборная

Стандартные типоразмеры, площадь свободного сечения (F_c.с.) и теоретическая масса (m) РН-50

Условный типоразмер по высоте, В(мм)		Условный типоразмер по ширине, А(мм)
Условный типоразмер по высоте, В(мм)		300	400	500	600	700	800	900	1000	1100	1200	1300	1400	1500	1600	1700	1800	1900	2000
300	m, кг	0,0522	0,0696	0,087	0,1044	0,1218	0,1392	0,1566	0,174	0,1914	0,2088	0,2262	0,2436	0,261	0,2784	0,2958	0,3132	0,3306	0,348
300	F_с.с., м²	1,26	1,59	1,92	2,25	2,58	2,91	3,24	3,57	3,9	4,23	4,56	4,89	5,21	5,54	5,87	6,2	6,53	6,86
400	m, кг	0,0696	0,0928	0,116	0,1392	0,1624	0,1856	0,2088	0,232	0,2552	0,2784	0,3016	0,3248	0,348	0,3712	0,3944	0,4176	0,4408	0,464
400	F_с.с., м²	1,59	2	2,41	2,82	3,23	3,63	4,04	4,45	4,86	5,27	5,67	6,08	6,49	6,9	7,31	7,71	8,12	8,53
500	m, кг	0,087	0,116	0,145	0,174	0,203	0,232	0,261	0,29	0,319	0,348	0,377	0,406	0,435	0,464	0,493	0,522	0,551	0,58
500	F_с.с., м²	1,92	2,41	2,9	3,38	3,87	4,36	4,84	5,33	5,82	6,31	6,79	7,28	7,77	8,25	8,74	9,23	9,71	10,2
600	m, кг	0,1044	0,1392	0,174	0,2088	0,2436	0,2784	0,3132	0,348	0,3828	0,4176	0,4524	0,4872	0,522	0,5568	0,5916	0,6264	0,6612	0,696
600	F_с.с., м²	2,25	2,82	3,38	3,95	4,52	5,08	5,65	6,21	6,78	7,35	7,91	8,48	9,04	9,61	10,17	10,74	11,31	11,87
700	m, кг	0,1218	0,1624	0,203	0,2436	0,2842	0,3248	0,3654	0,406	0,4466	0,4872	0,5278	0,5684	0,609	0,6496	0,6902	0,7308	0,7714	0,812
700	F_с.с., м²	2,58	3,23	3,87	4,52	5,16	5,81	6,45	7,09	7,74	8,38	9,03	9,67	10,32	10,96	11,61	12,25	12,9	13,54
800	m, кг	0,1392	0,1856	0,232	0,2784	0,3248	0,3712	0,4176	0,464	0,5104	0,5568	0,6032	0,6496	0,696	0,7424	0,7888	0,8352	0,8816	0,928
800	F_с.с., м²	2,91	3,63	4,36	5,08	5,81	6,53	7,25	7,98	8,7	9,42	10,15	10,87	11,6	12,32	13,04	13,77	14,49	15,21
900	m, кг	0,1566	0,2088	0,261	0,3132	0,3654	0,4176	0,4698	0,522	0,5742	0,6264	0,6786	0,7308	0,783	0,8352	0,8874	0,9396	0,9918	1,044
900	F_с.с., м²	3,24	4,04	4,84	5,65	6,45	7,25	8,06	8,86	9,66	10,46	11,27	12,07	12,87	13,67	14,48	15,28	16,08	16,88
1000	m, кг	0,174	0,232	0,29	0,348	0,406	0,464	0,522	0,58	0,638	0,696	0,754	0,812	0,87	0,928	0,986	1,044	1,102	1,16
1000	F_с.с., м²	3,57	4,45	5,33	6,21	7,09	7,98	8,86	9,74	10,62	11,5	12,38	13,27	14,15	15,03	15,91	16,79	17,67	18,56
1100	m, кг	0,1914	0,2552	0,319	0,3828	0,4466	0,5104	0,5742	0,638	0,7018	0,7656	0,8294	0,8932	0,957	1,0208	1,0846	1,1484	1,2122	1,276
1100	F_с.с., м²	3,9	4,86	5,82	6,78	7,74	8,7	9,66	10,62	11,58	12,54	13,5	14,46	15,42	16,38	17,34	18,3	19,27	20,23
1200	m, кг	0,2088	0,2784	0,348	0,4176	0,4872	0,5568	0,6264	0,696	0,7656	0,8352	0,9048	0,9744	1,044	1,1136	1,1832	1,2528	1,3224	1,392
1200	F_с.с., м²	4,23	5,27	6,31	7,35	8,38	9,42	10,46	11,5	12,54	13,58	14,62	15,66	16,7	17,74	18,78	19,82	20,86	21,9
1300	m, кг	0,2262	0,3016	0,377	0,4524	0,5278	0,6032	0,6786	0,754	0,8294	0,9048	0,9802	1,0556	1,131	1,2064	1,2818	1,3572	1,4326	1,508
1300	F_с.с., м²	4,56	5,67	6,79	7,91	9,03	10,15	11,27	12,38	13,5	14,62	15,74	16,86	17,98	19,09	20,21	21,33	22,45	23,57
1400	m, кг	0,2436	0,3248	0,406	0,4872	0,5684	0,6496	0,7308	0,812	0,8932	0,9744	1,0556	1,1368	1,218	1,2992	1,3804	1,4616	1,5428	1,624
1400	F_с.с., м²	4,89	6,08	7,28	8,48	9,67	10,87	12,07	13,27	14,46	15,66	16,86	18,05	19,25	20,45	21,65	22,84	24,04	25,24
1500	m, кг	0,261	0,348	0,435	0,522	0,609	0,696	0,783	0,87	0,957	1,044	1,131	1,218	1,305	1,392	1,479	1,566	1,653	1,74
1500	F_с.с., м²	5,21	6,49	7,77	9,04	10,32	11,6	12,87	14,15	15,42	16,7	17,98	19,25	20,53	21,8	23,08	24,36	25,63	26,91
1600	m, кг	0,2784	0,3712	0,464	0,5568	0,6496	0,7424	0,8352	0,928	1,0208	1,1136	1,2064	1,2992	1,392	1,4848	1,5776	1,6704	1,7632	1,856
1600	F_с.с., м²	5,54	6,9	8,25	9,61	10,96	12,32	13,67	15,03	16,38	17,74	19,09	20,45	21,8	23,16	24,51	25,87	27,22	28,58
1700	m, кг	0,2958	0,3944	0,493	0,5916	0,6902	0,7888	0,8874	0,986	1,0846	1,1832	1,2818	1,3804	1,479	1,5776	1,6762	1,7748	1,8734	1,972
1700	F_с.с., м²	5,87	7,31	8,74	10,17	11,61	13,04	14,48	15,91	17,34	18,78	20,21	21,65	23,08	24,51	25,95	27,38	28,82	30,25
1800	m, кг	0,3132	0,4176	0,522	0,6264	0,7308	0,8352	0,9396	1,044	1,1484	1,2528	1,3572	1,4616	1,566	1,6704	1,7748	1,8792	1,9836	2,088
1800	F_с.с., м²	6,2	7,71	9,23	10,74	12,25	13,77	15,28	16,79	18,3	19,82	21,33	22,84	24,36	25,87	27,38	28,89	30,41	31,92
1900	m, кг	0,3306	0,4408	0,551	0,6612	0,7714	0,8816	0,9918	1,102	1,2122	1,3224	1,4326	1,5428	1,653	1,7632	1,8734	1,9836	2,0938	2,204
1900	F_с.с., м²	6,53	8,12	9,71	11,31	12,9	14,49	16,08	17,67	19,27	20,86	22,45	24,04	25,63	27,22	28,82	30,41	32	33,59
2000	m, кг	0,348	0,464	0,58	0,696	0,812	0,928	1,044	1,16	1,276	1,392	1,508	1,624	1,74	1,856	1,972	2,088	2,204	2,32
2000	F_с.с., м²	6,86	8,53	10,2	11,87	13,54	15,21	16,88	18,56	20,23	21,9	23,57	25,24	26,91	28,58	30,25	31,92	33,59	35,26
