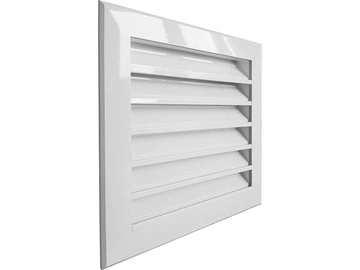

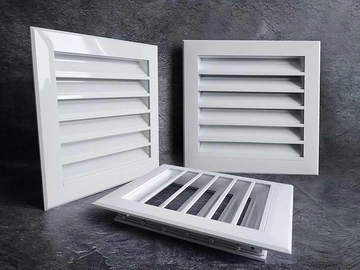

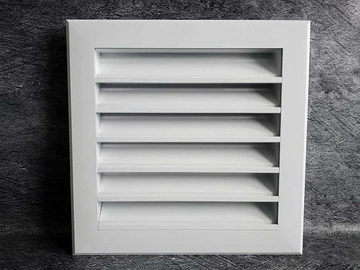

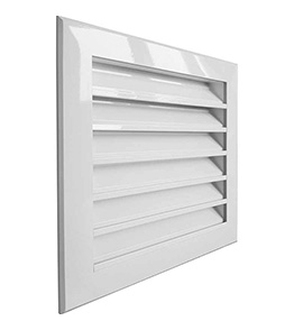

Наружная жалюзийная решетка НР50

Категории


Материал: Алюминий.

Стандартные позиции в наличии на складе.

Изделие соответствует требованиям: СТБ 1915-2020.

Полная информация о наружной жалюзийной решетке НР50 - Подробнее

Место применения На фасад
Вид решетки Жалюзийные
Способ монтажа Встраиваемая
Регулировка Нерегулируемая
Форма Прямоугольные
Материал Алюминь
Конструкция Неразборная



Габаритно - посадочные размеры фасадной решетки HP-50 AxB - размеры строительного проема.

Схема we



Диаграмма падения давления в жалюзи НР50

Диаграмма падения давления в жалюзи НР50



Стандартные типоразмеры, площадь свободного сечения (Fc.с.) и теоретическая масса (m) НР50

Условный типоразмер по высоте, В(мм)
Условный типоразмер по ширине, А(мм)
1000 1100 1200 1300 1400 1500 1600 1700 1800 1900 2000 2100 2200 2300 2400
1020
m, кг 0,7446 0,8191 0,8935 0,968 1,0424 1,1169 1,1914 1,2658 1,3403 1,4147 1,4892 1,5637 1,6381 1,7126 1,787
Fс.с., м2 10,34 11,21 12,07 12,94 13,8 14,67 15,53 16,4 17,26 18,13 18,99 19,86 20,72 21,59 22,45
1120
m, кг 0,8176 0,8994 0,9811 1,0629 1,1446 1,2264 1,3082 1,3899 1,4717 1,5534 1,6352 1,717 1,7987 1,8805 1,9622
Fс.с., м2 11,2 12,13 13,07 14 14,94 15,88 16,81 17,75 18,68 19,62 20,56 21,49 22,43 23,36 24,3
1220
m, кг 0,8906 0,9797 1,0687 1,1578 1,2468 1,3359 1,425 1,514 1,6031 1,6921 1,7812 1,8703 1,9593 2,0484 2,1374
Fс.с., м2 12,05 13,05 14,06 15,07 16,08 17,08 18,09 19,1 20,1 21,11 22,12 23,13 24,13 25,14 26,15
1320
m, кг 0,9636 1,06 1,1563 1,2527 1,349 1,4454 1,5418 1,6381 1,7345 1,8308 1,9272 2,0236 2,1199 2,2163 2,3126
Fс.с., м2 12,9 13,98 15,05 16,13 17,21 18,29 19,37 20,45 21,52 22,6 23,68 24,76 25,84 26,92 27,99
1420
m, кг 1,0366 1,1403 1,2439 1,3476 1,4512 1,5549 1,6586 1,7622 1,8659 1,9695 2,0732 2,1769 2,2805 2,3842 2,4878
Fс.с., м2 13,75 14,9 16,05 17,2 18,35 19,5 20,64 21,79 22,94 24,09 25,24 26,39 27,54 28,69 29,84
1520
m, кг 1,1096 1,2206 1,3315 1,4425 1,5534 1,6644 1,7754 1,8863 1,9973 2,1082 2,2192 2,3302 2,4411 2,5521 2,663
Fс.с., м2 14,6 15,82 17,04 18,26 19,48 20,7 21,92 23,14 24,36 25,58 26,81 28,03 29,25 30,47 31,69
1620
m, кг 1,1826 1,3009 1,4191 1,5374 1,6556 1,7739 1,8922 2,0104 2,1287 2,2469 2,3652 2,4835 2,6017 2,72 2,8382
Fс.с., м2 15,45 16,74 18,03 19,32 20,62 21,91 23,2 24,49 25,78 27,08 28,37 29,66 30,95 32,24 33,54
1720
m, кг 1,2556 1,3812 1,5067 1,6323 1,7578 1,8834 2,009 2,1345 2,2601 2,3856 2,5112 2,6368 2,7623 2,8879 3,0134
Fс.с., м2 16,3 17,66 19,03 20,39 21,75 23,11 24,48 25,84 27,2 28,57 29,93 31,29 32,66 34,02 35,38
1820
m, кг 1,3286 1,4615 1,5943 1,7272 1,86 1,9929 2,1258 2,2586 2,3915 2,5243 2,6572 2,7901 2,9229 3,0558 3,1886
Fс.с., м2 17,15 18,58 20,02 21,45 22,89 24,32 25,76 27,19 28,62 30,06 31,49 32,93 34,36 35,8 37,23
1920
m, кг 1,4016 1,5418 1,6819 1,8221 1,9622 2,1024 2,2426 2,3827 2,5229 2,663 2,8032 2,9434 3,0835 3,2237 3,3638
Fс.с., м2 18 19,51 21,01 22,52 24,02 25,53 27,03 28,54 30,04 31,55 33,05 34,56 36,07 37,57 39,08
2020
m, кг 1,4746 1,6221 1,7695 1,917 2,0644 2,2119 2,3594 2,5068 2,6543 2,8017 2,9492 3,0967 3,2441 3,3916 3,539
Fс.с., м2 18,85 20,43 22 23,58 25,16 26,73 28,31 29,89 31,46 33,04 34,62 36,19 37,77 39,35 40,92
2120
m, кг 1,5476 1,7024 1,8571 2,0119 2,1666 2,3214 2,4762 2,6309 2,7857 2,9404 3,0952 3,25 3,4047 3,5595 3,7142
Fс.с., м2 19,7 21,35 23 24,65 26,29 27,94 29,59 31,24 32,88 34,53 36,18 37,83 39,47 41,12 42,77
2220
m, кг 1,606 1,7666 1,9272 2,0878 2,2484 2,409 2,5696 2,7302 2,8908 3,0514 3,212 3,3726 3,5332 3,6938 3,8544
Fс.с., м2 20,38 22,09 23,79 25,5 27,2 28,91 30,61 32,32 34,02 35,72 37,43 39,13 40,84 42,54 44,25
2320
m, кг 1,6936 1,863 2,0323 2,2017 2,371 2,5404 2,7098 2,8791 3,0485 3,2178 3,3872 3,5566 3,7259 3,8953 4,0646
Fс.с., м2 21,4 23,19 24,98 26,77 28,56 30,35 32,14 33,93 35,72 37,51 39,3 41,09 42,88 44,67 46,46
2420
m, кг 1,7666 1,9433 2,1199 2,2966 2,4732 2,6499 2,8266 3,0032 3,1799 3,3565 3,5332 3,7099 3,8865 4,0632 4,2398
Fс.с., м2 22,25 24,12 25,98 27,84 29,7 31,56 33,42 35,28 37,14 39,01 40,87 42,73 44,59 46,45 48,31
2520
m, кг 1,8396 2,0236 2,2075 2,3915 2,5754 2,7594 2,9434 3,1273 3,3113 3,4952 3,6792 3,8632 4,0471 4,2311 4,415
Fс.с., м2 23,1 25,04 26,97 28,9 30,83 32,77 34,7 36,63 38,56 40,5 42,43 44,36 46,29 48,23 50,16
2620
m, кг 1,9126 2,1039 2,2951 2,4864 2,6776 2,8689 3,0602 3,2514 3,4427 3,6339 3,8252 4,0165 4,2077 4,399 4,5902
Fс.с., м2 23,96 25,96 27,96 29,97 31,97 33,97 35,98 37,98 39,98 41,99 43,99 45,99 48 50 52,01
2720
m, кг 1,9856 2,1842 2,3827 2,5813 2,7798 2,9784 3,177 3,3755 3,5741 3,7726 3,9712 4,1698 4,3683 4,5669 4,7654
Fс.с., м2 24,81 26,88 28,96 31,03 33,11 35,18 37,25 39,33 41,4 43,48 45,55 47,63 49,7 51,78 53,85
2820
m, кг 2,0586 2,2645 2,4703 2,6762 2,882 3,0879 3,2938 3,4996 3,7055 3,9113 4,1172 4,3231 4,5289 4,7348 4,9406
Fс.с., м2 25,66 27,8 29,95 32,09 34,24 36,39 38,53 40,68 42,82 44,97 47,12 49,26 51,41 53,55 55,7
2920
m, кг 2,1316 2,3448 2,5579 2,7711 2,9842 3,1974 3,4106 3,6237 3,8369 4,05 4,2632 4,4764 4,6895 4,9027 5,1158
Fс.с., м2 26,51 28,72 30,94 33,16 35,38 37,59 39,81 42,03 44,24 46,46 48,68 50,9 53,11 55,33 57,55
3020
m, кг 2,2046 2,4251 2,6455 2,866 3,0864 3,3069 3,5274 3,7478 3,9683 4,1887 4,4092 4,6297 4,8501 5,0706 5,291
Fс.с., м2 27,36 29,65 31,93 34,22 36,51 38,8 41,09 43,38 45,66 47,95 50,24 52,53 54,82 57,11 59,39

 Маркировка HP50
