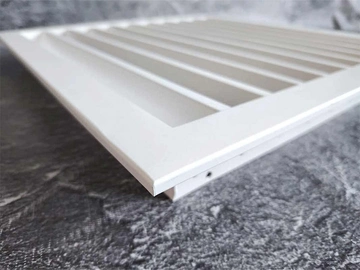

Наружная вентиляционная решетка ВРН

Категории


Материал: алюминий.

Стандартные позиции в наличии на складе.

Изделие соответствует требованиям: СТБ 1915-2020.

Место применения На фасад
Вид решетки Жалюзийные
Способ монтажа Встраиваемая
Регулировка Нерегулируемая
Форма Прямоугольные
Материал Алюминий



Габаритно - посадочные размеры фасадной решетки BPH AxB размеры строительного проема. При стороне А > 800 мм устанавливается полоса 20х2

Схема

 Аэродинамические и акустические характеристики решеток BPH при заборе воздуха

 Звук



Стандартные типоразмеры, площадь свободного сечения (Fc.с.) и теоретическая масса (m) ВРН

Условный типоразмер по высоте, В(мм)
Условный типоразмер по ширине, А(мм)
100 150 200 250 300 350 400 500 600 700 800 900 1000 1100 1200 1300 1400 1500
100
m, кг 0,0041 0,0062 0,0082 0,0103 0,0123 0,0144 0,0164 0,0205 0,0246 0,0287 0,0328 0,0369 0,041 0,0451 0,0492 0,0533 0,0574 0,0615
Fс.с., м2 0,18 0,22 0,26 0,3 0,34 0,39 0,43 0,51 0,6 0,68 0,77 0,85 0,94 1,02 1,1 1,19 1,27 1,36
150
m, кг 0,0062 0,0092 0,0123 0,0154 0,0185 0,0215 0,0246 0,0308 0,0369 0,0431 0,0492 0,0554 0,0615 0,0677 0,0738 0,08 0,0861 0,0923
Fс.с., м2 0,22 0,27 0,32 0,37 0,43 0,48 0,53 0,64 0,74 0,85 0,95 1,05 1,16 1,26 1,37 1,47 1,58 1,68
200
m, кг 0,0082 0,0123 0,0164 0,0205 0,0246 0,0287 0,0328 0,041 0,0492 0,0574 0,0656 0,0738 0,082 0,0902 0,0984 0,1066 0,1148 0,123
Fс.с., м2 0,26 0,32 0,38 0,45 0,51 0,57 0,63 0,76 0,88 1,01 1,13 1,26 1,38 1,51 1,63 1,76 1,88 2,01
250
m, кг 0,0103 0,0154 0,0205 0,0256 0,0308 0,0359 0,041 0,0513 0,0615 0,0718 0,082 0,0923 0,1025 0,1128 0,123 0,1333 0,1435 0,1538
Fс.с., м2 0,3 0,37 0,44 0,52 0,59 0,66 0,74 0,88 1,03 1,17 1,32 1,46 1,61 1,75 1,9 2,04 2,19 2,33
300
m, кг 0,0123 0,0185 0,0246 0,0308 0,0369 0,0431 0,0492 0,0615 0,0738 0,0861 0,0984 0,1107 0,123 0,1353 0,1476 0,1599 0,1722 0,1845
Fс.с., м2 0,34 0,42 0,51 0,59 0,67 0,75 0,84 1 1,17 1,33 1,5 1,67 1,83 2 2,16 2,33 2,49 2,66
350
m, кг 0,0144 0,0215 0,0287 0,0359 0,0431 0,0502 0,0574 0,0718 0,0861 0,1005 0,1148 0,1292 0,1435 0,1579 0,1722 0,1866 0,2009 0,2153
Fс.с., м2 0,38 0,48 0,57 0,66 0,75 0,85 0,94 1,13 1,31 1,5 1,68 1,87 2,05 2,24 2,43 2,61 2,8 2,98
400
m, кг 0,0164 0,0246 0,0328 0,041 0,0492 0,0574 0,0656 0,082 0,0984 0,1148 0,1312 0,1476 0,164 0,1804 0,1968 0,2132 0,2296 0,246
Fс.с., м2 0,42 0,53 0,63 0,73 0,84 0,94 1,04 1,25 1,45 1,66 1,87 2,07 2,28 2,48 2,69 2,9 3,1 3,31
500
m, кг 0,0205 0,0308 0,041 0,0513 0,0615 0,0718 0,082 0,1025 0,123 0,1435 0,164 0,1845 0,205 0,2255 0,246 0,2665 0,287 0,3075
Fс.с., м2 0,51 0,63 0,75 0,88 1 1,12 1,25 1,49 1,74 1,99 2,23 2,48 2,73 2,97 3,22 3,46 3,71 3,96
600
m, кг 0,0246 0,0369 0,0492 0,0615 0,0738 0,0861 0,0984 0,123 0,1476 0,1722 0,1968 0,2214 0,246 0,2706 0,2952 0,3198 0,3444 0,369
Fс.с., м2 0,59 0,73 0,88 1,02 1,16 1,31 1,45 1,74 2,02 2,31 2,6 2,89 3,17 3,46 3,75 4,03 4,32 4,61
700
m, кг 0,0287 0,0431 0,0574 0,0718 0,0861 0,1005 0,1148 0,1435 0,1722 0,2009 0,2296 0,2583 0,287 0,3157 0,3444 0,3731 0,4018 0,4305
Fс.с., м2 0,67 0,84 1 1,16 1,33 1,49 1,66 1,98 2,31 2,64 2,96 3,29 3,62 3,95 4,27 4,6 4,93 5,26
800
m, кг 0,0328 0,0492 0,0656 0,082 0,0984 0,1148 0,1312 0,164 0,1968 0,2296 0,2624 0,2952 0,328 0,3608 0,3936 0,4264 0,4592 0,492
Fс.с., м2 0,76 0,94 1,12 1,31 1,49 1,68 1,86 2,23 2,6 2,96 3,33 3,7 4,07 4,44 4,8 5,17 5,54 5,91
900
m, кг 0,0369 0,0554 0,0738 0,0923 0,1107 0,1292 0,1476 0,1845 0,2214 0,2583 0,2952 0,3321 0,369 0,4059 0,4428 0,4797 0,5166 0,5535
Fс.с., м2 0,84 1,04 1,25 1,45 1,66 1,86 2,06 2,47 2,88 3,29 3,7 4,11 4,51 4,92 5,33 5,74 6,15 6,56
1000
m, кг 0,041 0,0615 0,082 0,1025 0,123 0,1435 0,164 0,205 0,246 0,287 0,328 0,369 0,41 0,451 0,492 0,533 0,574 0,615
Fс.с., м2 0,92 1,15 1,37 1,59 1,82 2,04 2,27 2,72 3,17 3,62 4,06 4,51 4,96 5,41 5,86 6,31 6,76 7,21
1100
m, кг 0,0451 0,0677 0,0902 0,1128 0,1353 0,1579 0,1804 0,2255 0,2706 0,3157 0,3608 0,4059 0,451 0,4961 0,5412 0,5863 0,6314 0,6765
Fс.с., м2 1 1,25 1,49 1,74 1,98 2,23 2,47 2,96 3,45 3,94 4,43 4,92 5,41 5,9 6,39 6,88 7,37 7,86
1200
m, кг 0,0492 0,0738 0,0984 0,123 0,1476 0,1722 0,1968 0,246 0,2952 0,3444 0,3936 0,4428 0,492 0,5412 0,5904 0,6396 0,6888 0,738
Fс.с., м2 1,09 1,35 1,62 1,88 2,15 2,41 2,68 3,21 3,74 4,27 4,8 5,33 5,86 6,39 6,92 7,45 7,98 8,51
1300
m, кг 0,0533 0,08 0,1066 0,1333 0,1599 0,1866 0,2132 0,2665 0,3198 0,3731 0,4264 0,4797 0,533 0,5863 0,6396 0,6929 0,7462 0,7995
Fс.с., м2 1,17 1,45 1,74 2,03 2,31 2,6 2,88 3,45 4,02 4,59 5,16 5,73 6,3 6,87 7,45 8,02 8,59 9,16
1400
m, кг 0,0574 0,0861 0,1148 0,1435 0,1722 0,2009 0,2296 0,287 0,3444 0,4018 0,4592 0,5166 0,574 0,6314 0,6888 0,7462 0,8036 0,861
Fс.с., м2 1,25 1,56 1,86 2,17 2,47 2,78 3,09 3,7 4,31 4,92 5,53 6,14 6,75 7,36 7,97 8,58 9,2 9,81
1500
m, кг 0,0615 0,0923 0,123 0,1538 0,1845 0,2153 0,246 0,3075 0,369 0,4305 0,492 0,5535 0,615 0,6765 0,738 0,7995 0,861 0,9225
Fс.с., м2 1,34 1,66 1,99 2,31 2,64 2,96 3,29 3,94 4,59 5,24 5,9 6,55 7,2 7,85 8,5 9,15 9,8 10,46

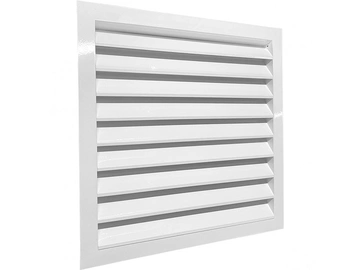

Решетка наружная прямоугольная EAL

Решетка наружная прямоугольная EAL

Материал: алюминий

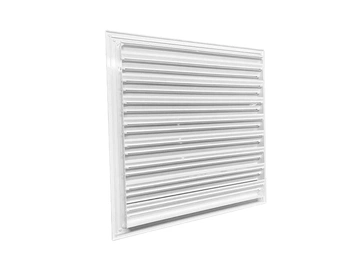

Вентиляционная решетка оцинкованная РОС
