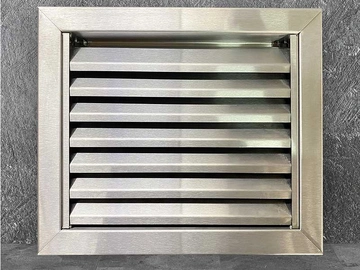

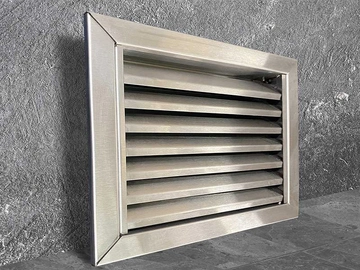

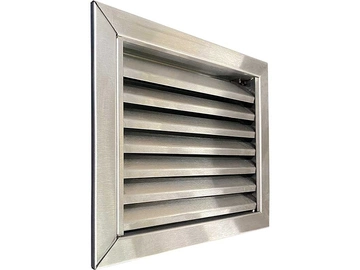

Наружная решетка из нержавеющей стали РНС

Категории


Материал: Нержавеющая сталь.

Стандартные позиции в наличии на складе.

Изделие соответствует требованиям: СТБ 1915-2020.

Место применения На фасад
Вид решетки Жалюзийные
Способ монтажа Встраиваемая
Регулировка Нерегулируемая
Форма Прямоугольные
Материал Нержавеющая сталь
Конструкция Неразборная



Габаритно - посадочные размеры фасадной решетки PHC AxB - размеры строительного проема.

Схема PHC



Стандартные типоразмеры, площадь свободного сечения (Fc.с.) и теоретическая масса (m) РНС

Условный типоразмер по высоте, В(мм)
Условный типоразмер по ширине, А(мм)
100 150 200 250 300 350 400 500 600 700 800 900 1000 1100 1200 1300 1400 1500
100
m, кг 0,0062 0,0093 0,0124 0,0155 0,0186 0,0217 0,0248 0,031 0,0372 0,0434 0,0496 0,0558 0,062 0,0682 0,0744 0,0806 0,0868 0,093
Fс.с., м2 0,42 0,54 0,66 0,78 0,91 1,03 1,15 1,39 1,64 1,88 2,12 2,37 2,61 2,85 3,1 3,34 3,58 3,83
150
m, кг 0,0093 0,014 0,0186 0,0233 0,0279 0,0326 0,0372 0,0465 0,0558 0,0651 0,0744 0,0837 0,093 0,1023 0,1116 0,1209 0,1302 0,1395
Fс.с., м2 0,5 0,65 0,8 0,95 1,1 1,25 1,39 1,69 1,99 2,29 2,58 2,88 3,18 3,47 3,77 4,07 4,36 4,66
200
m, кг 0,0155 0,0233 0,031 0,0388 0,0465 0,0543 0,062 0,0775 0,093 0,1085 0,124 0,1395 0,155 0,1705 0,186 0,2015 0,217 0,2325
Fс.с., м2 0,59 0,76 0,94 1,12 1,29 1,47 1,64 1,99 2,34 2,69 3,04 3,39 3,74 4,09 4,44 4,79 5,14 5,49
250
m, кг 0,0155 0,0233 0,031 0,0388 0,0465 0,0543 0,062 0,0775 0,093 0,1085 0,124 0,1395 0,155 0,1705 0,186 0,2015 0,217 0,2325
Fс.с., м2 0,68 0,88 1,08 1,28 1,48 1,68 1,89 2,29 2,69 3,1 3,5 3,9 4,31 4,71 5,12 5,52 5,92 6,33
300
m, кг 0,0186 0,0279 0,0372 0,0465 0,0558 0,0651 0,0744 0,093 0,1116 0,1302 0,1488 0,1674 0,186 0,2046 0,2232 0,2418 0,2604 0,279
Fс.с., м2 0,76 0,99 1,22 1,45 1,68 1,9 2,13 2,59 3,05 3,5 3,96 4,42 4,87 5,33 5,79 6,25 6,7 7,16
350
m, кг 0,0217 0,0326 0,0434 0,0543 0,0651 0,076 0,0868 0,1085 0,1302 0,1519 0,1736 0,1953 0,217 0,2387 0,2604 0,2821 0,3038 0,3255
Fс.с., м2 0,85 1,1 1,36 1,61 1,87 2,12 2,38 2,89 3,4 3,91 4,42 4,93 5,44 5,95 6,46 6,97 7,48 7,99
400
m, кг 0,0248 0,0372 0,0496 0,062 0,0744 0,0868 0,0992 0,124 0,1488 0,1736 0,1984 0,2232 0,248 0,2728 0,2976 0,3224 0,3472 0,372
Fс.с., м2 0,93 1,22 1,5 1,78 2,06 2,34 2,62 3,19 3,75 4,32 4,88 5,44 6,01 6,57 7,13 7,7 8,26 8,82
500
m, кг 0,031 0,0465 0,062 0,0775 0,093 0,1085 0,124 0,155 0,186 0,217 0,248 0,279 0,31 0,341 0,372 0,403 0,434 0,465
Fс.с., м2 1,11 1,44 1,78 2,11 2,45 2,78 3,12 3,79 4,46 5,13 5,8 6,47 7,14 7,81 8,48 9,15 9,82 10,49
600
m, кг 0,0372 0,0558 0,0744 0,093 0,1116 0,1302 0,1488 0,186 0,2232 0,2604 0,2976 0,3348 0,372 0,4092 0,4464 0,4836 0,5208 0,558
Fс.с., м2 1,28 1,67 2,05 2,44 2,83 3,22 3,61 4,39 5,16 5,94 6,72 7,49 8,27 9,05 9,82 10,6 11,38 12,15
700
m, кг 0,0434 0,0651 0,0868 0,1085 0,1302 0,1519 0,1736 0,217 0,2604 0,3038 0,3472 0,3906 0,434 0,4774 0,5208 0,5642 0,6076 0,651
Fс.с., м2 1,45 1,89 2,33 2,77 3,22 3,66 4,1 4,98 5,87 6,75 7,63 8,52 9,4 10,29 11,17 12,05 12,94 13,82
800
m, кг 0,0496 0,0744 0,0992 0,124 0,1488 0,1736 0,1984 0,248 0,2976 0,3472 0,3968 0,4464 0,496 0,5456 0,5952 0,6448 0,6944 0,744
Fс.с., м2 1,62 2,12 2,61 3,11 3,6 4,1 4,59 5,58 6,57 7,56 8,55 9,54 10,53 11,52 12,51 13,5 14,5 15,49
900
m, кг 0,0558 0,0837 0,1116 0,1395 0,1674 0,1953 0,2232 0,279 0,3348 0,3906 0,4464 0,5022 0,558 0,6138 0,6696 0,7254 0,7812 0,837
Fс.с., м2 1,79 2,34 2,89 3,44 3,99 4,54 5,08 6,18 7,28 8,38 9,47 10,57 11,67 12,76 13,86 14,96 16,05 17,15
1000
m, кг 0,062 0,093 0,124 0,155 0,186 0,217 0,248 0,31 0,372 0,434 0,496 0,558 0,62 0,682 0,744 0,806 0,868 0,93
Fс.с., м2 1,97 2,57 3,17 3,77 4,37 4,97 5,58 6,78 7,98 9,19 10,39 11,59 12,8 14 15,21 16,41 17,61 18,82
1100
m, кг 0,0682 0,1023 0,1364 0,1705 0,2046 0,2387 0,2728 0,341 0,4092 0,4774 0,5456 0,6138 0,682 0,7502 0,8184 0,8866 0,9548 1,023
Fс.с., м2 2,14 2,79 3,45 4,1 4,76 5,41 6,07 7,38 8,69 10 11,31 12,62 13,93 15,24 16,55 17,86 19,17 20,48
1200
m, кг 0,0744 0,1116 0,1488 0,186 0,2232 0,2604 0,2976 0,372 0,4464 0,5208 0,5952 0,6696 0,744 0,8184 0,8928 0,9672 1,0416 1,116
Fс.с., м2 2,31 3,02 3,73 4,43 5,14 5,85 6,56 7,98 9,39 10,81 12,23 13,64 15,06 16,48 17,9 19,31 20,73 22,15
1300
m, кг 0,0806 0,1209 0,1612 0,2015 0,2418 0,2821 0,3224 0,403 0,4836 0,5642 0,6448 0,7254 0,806 0,8866 0,9672 1,0478 1,1284 1,209
Fс.с., м2 2,48 3,24 4 4,77 5,53 6,29 7,05 8,58 10,1 11,62 13,15 14,67 16,19 17,72 19,24 20,76 22,29 23,81
1400
m, кг 0,0868 0,1302 0,1736 0,217 0,2604 0,3038 0,3472 0,434 0,5208 0,6076 0,6944 0,7812 0,868 0,9548 1,0416 1,1284 1,2152 1,302
Fс.с., м2 2,65 3,47 4,28 5,1 5,91 6,73 7,54 9,17 10,8 12,43 14,07 15,7 17,33 18,96 20,59 22,22 23,85 25,48
1500
m, кг 0,093 0,1395 0,186 0,2325 0,279 0,3255 0,372 0,465 0,558 0,651 0,744 0,837 0,93 1,023 1,116 1,209 1,302 1,395
Fс.с., м2 2,83 3,69 4,56 5,43 6,3 7,17 8,04 9,77 11,51 13,25 14,98 16,72 18,46 20,19 21,93 23,67 25,41 27,14
