Материал: Алюминий.

Стандартные позиции в наличии на складе.

Изделие соответствует требованиям: СТБ 1915-2020.

Полная информация о наружной накладной решетке ВРН-Н - Подробнее

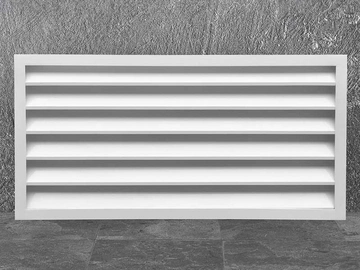

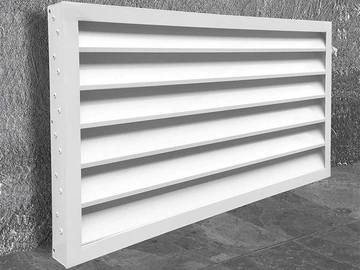

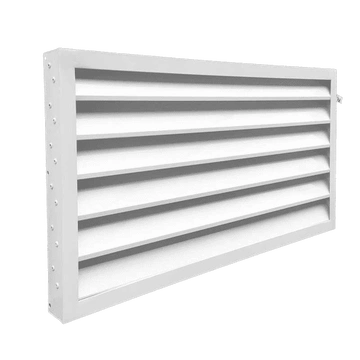

Накладная решетка ВРН-Н предназначена для систем приточно-вытяжной вентиляции и эффективно защищает внутренние помещения от попадания осадков, пыли и мусора. Благодаря прочной конструкции и оптимальному углу наклона ламелей она обеспечивает высокую пропускную способность воздуха при надежной защите.

Конструкция решетки ВРН-Н

Решетка состоит из рамки, изготовленной из алюминиевого уголка 15х30 мм, и неподвижных Z-образных ламелей, закрепленных под углом 35˚. Такая конструкция обеспечивает эффективный воздухообмен и защиту от засорения. Модель может оснащаться адаптером для подключения к воздуховоду, что расширяет её функциональность. Для больших проемов (свыше 2,5 м²) решетка производится в виде составных секций, что упрощает транспортировку и монтаж.

Материалы

Решетка ВРН-Н изготавливается из алюминиевого профиля АДЗ1 (ГОСТ 22233-2001), что гарантирует легкость, коррозионную стойкость и прочность. Стандартное покрытие – полиэфирная порошковая краска RAL 9016 (белый цвет), устойчивая к ультрафиолету и перепадам температур. По запросу доступны другие цвета по шкале RAL, что позволяет гармонично интегрировать решетку в любой фасад.

Монтаж решетки ВРН-Н

Решетка монтируется накладным способом – крепится к проему с помощью саморезов или винтов. Возможен также вариант утопленного монтажа в подготовленный проем. Конструкция предусматривает плотное прилегание к поверхности, исключая зазоры и перекосы. Для удобства установки рекомендуется предварительно проверить геометрию проема.

Почему стоит выбрать нашу компанию?

Мы предлагаем не только качественную продукцию, но и комплексный сервис:

Гарантия на изделия – все решетки проходят контроль качества.
Индивидуальные решения – изготовление под заказ с учетом размеров и цветовых предпочтений.
Быстрая доставка – отлаженная логистика по всей территории.
Профессиональная поддержка – помощь в подборе и консультации по монтажу.

Если у вас возникли вопросы по покупке наружной накладной решетки ВРН-Н и вы хотите получить консультацию или профессиональную помощь, то позвоните нам по телефону +375(29)62-62-100 или +375(29)66-50-969. Мы готовы предложить оптимальные решения для ваших задач!

Место применения	На фасад
Вид решетки	Жалюзийные
Способ монтажа	Накладная
Регулировка	Нерегулируемая
Форма	Прямоугольные
Материал	Алюминь
Конструкция	Неразборная

Габаритно - посадочные размеры фасадной решетки BPH-H AxB - размеры строительного проема. При стороне A > 800 мм устанавливается полоса 20х2

Стандартные типоразмеры, площадь свободного сечения (F_c.с.) и теоретическая масса (m) ВРН-Н

Условный типоразмер по высоте, В(мм)		Условный типоразмер по ширине, А(мм)
Условный типоразмер по высоте, В(мм)		100	150	200	250	300	350	400	500	600	700	800	900	1000	1100	1200	1300	1400	1500
100	m, кг	0,0041	0,0062	0,0082	0,0103	0,0123	0,0144	0,0164	0,0205	0,0246	0,0287	0,0328	0,0369	0,041	0,0451	0,0492	0,0533	0,0574	0,0615
100	F_с.с., м²	0,18	0,22	0,26	0,3	0,34	0,39	0,43	0,51	0,6	0,68	0,77	0,85	0,94	1,02	1,1	1,19	1,27	1,36
150	m, кг	0,0062	0,0092	0,0123	0,0154	0,0185	0,0215	0,0246	0,0308	0,0369	0,0431	0,0492	0,0554	0,0615	0,0677	0,0738	0,08	0,0861	0,0923
150	F_с.с., м²	0,22	0,27	0,32	0,37	0,43	0,48	0,53	0,64	0,74	0,85	0,95	1,05	1,16	1,26	1,37	1,47	1,58	1,68
200	m, кг	0,0082	0,0123	0,0164	0,0205	0,0246	0,0287	0,0328	0,041	0,0492	0,0574	0,0656	0,0738	0,082	0,0902	0,0984	0,1066	0,1148	0,123
200	F_с.с., м²	0,26	0,32	0,38	0,45	0,51	0,57	0,63	0,76	0,88	1,01	1,13	1,26	1,38	1,51	1,63	1,76	1,88	2,01
250	m, кг	0,0103	0,0154	0,0205	0,0256	0,0308	0,0359	0,041	0,0513	0,0615	0,0718	0,082	0,0923	0,1025	0,1128	0,123	0,1333	0,1435	0,1538
250	F_с.с., м²	0,3	0,37	0,44	0,52	0,59	0,66	0,74	0,88	1,03	1,17	1,32	1,46	1,61	1,75	1,9	2,04	2,19	2,33
300	m, кг	0,0123	0,0185	0,0246	0,0308	0,0369	0,0431	0,0492	0,0615	0,0738	0,0861	0,0984	0,1107	0,123	0,1353	0,1476	0,1599	0,1722	0,1845
300	F_с.с., м²	0,34	0,42	0,51	0,59	0,67	0,75	0,84	1	1,17	1,33	1,5	1,67	1,83	2	2,16	2,33	2,49	2,66
350	m, кг	0,0144	0,0215	0,0287	0,0359	0,0431	0,0502	0,0574	0,0718	0,0861	0,1005	0,1148	0,1292	0,1435	0,1579	0,1722	0,1866	0,2009	0,2153
350	F_с.с., м²	0,38	0,48	0,57	0,66	0,75	0,85	0,94	1,13	1,31	1,5	1,68	1,87	2,05	2,24	2,43	2,61	2,8	2,98
400	m, кг	0,0164	0,0246	0,0328	0,041	0,0492	0,0574	0,0656	0,082	0,0984	0,1148	0,1312	0,1476	0,164	0,1804	0,1968	0,2132	0,2296	0,246
400	F_с.с., м²	0,42	0,53	0,63	0,73	0,84	0,94	1,04	1,25	1,45	1,66	1,87	2,07	2,28	2,48	2,69	2,9	3,1	3,31
500	m, кг	0,0205	0,0308	0,041	0,0513	0,0615	0,0718	0,082	0,1025	0,123	0,1435	0,164	0,1845	0,205	0,2255	0,246	0,2665	0,287	0,3075
500	F_с.с., м²	0,51	0,63	0,75	0,88	1	1,12	1,25	1,49	1,74	1,99	2,23	2,48	2,73	2,97	3,22	3,46	3,71	3,96
600	m, кг	0,0246	0,0369	0,0492	0,0615	0,0738	0,0861	0,0984	0,123	0,1476	0,1722	0,1968	0,2214	0,246	0,2706	0,2952	0,3198	0,3444	0,369
600	F_с.с., м²	0,59	0,73	0,88	1,02	1,16	1,31	1,45	1,74	2,02	2,31	2,6	2,89	3,17	3,46	3,75	4,03	4,32	4,61
700	m, кг	0,0287	0,0431	0,0574	0,0718	0,0861	0,1005	0,1148	0,1435	0,1722	0,2009	0,2296	0,2583	0,287	0,3157	0,3444	0,3731	0,4018	0,4305
700	F_с.с., м²	0,67	0,84	1	1,16	1,33	1,49	1,66	1,98	2,31	2,64	2,96	3,29	3,62	3,95	4,27	4,6	4,93	5,26
800	m, кг	0,0328	0,0492	0,0656	0,082	0,0984	0,1148	0,1312	0,164	0,1968	0,2296	0,2624	0,2952	0,328	0,3608	0,3936	0,4264	0,4592	0,492
800	F_с.с., м²	0,76	0,94	1,12	1,31	1,49	1,68	1,86	2,23	2,6	2,96	3,33	3,7	4,07	4,44	4,8	5,17	5,54	5,91
900	m, кг	0,0369	0,0554	0,0738	0,0923	0,1107	0,1292	0,1476	0,1845	0,2214	0,2583	0,2952	0,3321	0,369	0,4059	0,4428	0,4797	0,5166	0,5535
900	F_с.с., м²	0,84	1,04	1,25	1,45	1,66	1,86	2,06	2,47	2,88	3,29	3,7	4,11	4,51	4,92	5,33	5,74	6,15	6,56
1000	m, кг	0,041	0,0615	0,082	0,1025	0,123	0,1435	0,164	0,205	0,246	0,287	0,328	0,369	0,41	0,451	0,492	0,533	0,574	0,615
1000	F_с.с., м²	0,92	1,15	1,37	1,59	1,82	2,04	2,27	2,72	3,17	3,62	4,06	4,51	4,96	5,41	5,86	6,31	6,76	7,21
1100	m, кг	0,0451	0,0677	0,0902	0,1128	0,1353	0,1579	0,1804	0,2255	0,2706	0,3157	0,3608	0,4059	0,451	0,4961	0,5412	0,5863	0,6314	0,6765
1100	F_с.с., м²	1	1,25	1,49	1,74	1,98	2,23	2,47	2,96	3,45	3,94	4,43	4,92	5,41	5,9	6,39	6,88	7,37	7,86
1200	m, кг	0,0492	0,0738	0,0984	0,123	0,1476	0,1722	0,1968	0,246	0,2952	0,3444	0,3936	0,4428	0,492	0,5412	0,5904	0,6396	0,6888	0,738
1200	F_с.с., м²	1,09	1,35	1,62	1,88	2,15	2,41	2,68	3,21	3,74	4,27	4,8	5,33	5,86	6,39	6,92	7,45	7,98	8,51
1300	m, кг	0,0533	0,08	0,1066	0,1333	0,1599	0,1866	0,2132	0,2665	0,3198	0,3731	0,4264	0,4797	0,533	0,5863	0,6396	0,6929	0,7462	0,7995
1300	F_с.с., м²	1,17	1,45	1,74	2,03	2,31	2,6	2,88	3,45	4,02	4,59	5,16	5,73	6,3	6,87	7,45	8,02	8,59	9,16
1400	m, кг	0,0574	0,0861	0,1148	0,1435	0,1722	0,2009	0,2296	0,287	0,3444	0,4018	0,4592	0,5166	0,574	0,6314	0,6888	0,7462	0,8036	0,861
1400	F_с.с., м²	1,25	1,56	1,86	2,17	2,47	2,78	3,09	3,7	4,31	4,92	5,53	6,14	6,75	7,36	7,97	8,58	9,2	9,81
1500	m, кг	0,0615	0,0923	0,123	0,1538	0,1845	0,2153	0,246	0,3075	0,369	0,4305	0,492	0,5535	0,615	0,6765	0,738	0,7995	0,861	0,9225
1500	F_с.с., м²	1,34	1,66	1,99	2,31	2,64	2,96	3,29	3,94	4,59	5,24	5,9	6,55	7,2	7,85	8,5	9,15	9,8	10,46
