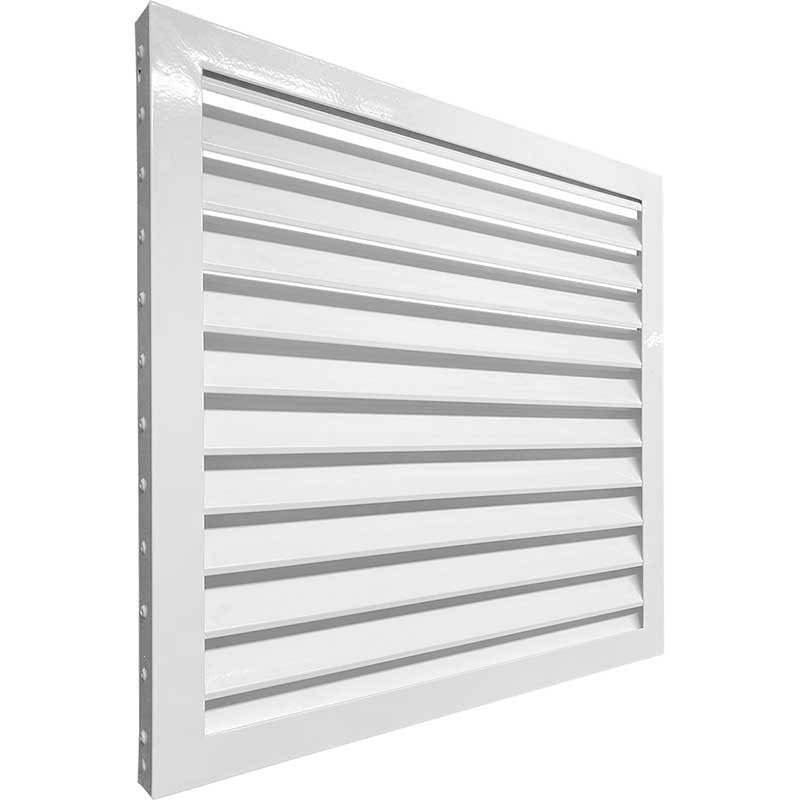

Облегченная накладная решетка ВРН-МН - купить по выгодной цене в Минске

Категории

Материал: Алюминий.

Стандартные позиции в наличии на складе.

Изделие соответствует требованиям: СТБ 1915-2020.

Место применения	На фасад
Вид решетки	Жалюзийные
Способ монтажа	Накладная
Регулировка	Нерегулируемая
Форма	Прямоугольные
Материал	Алюминь
Конструкция	Неразборная

Габаритно - посадочные размеры фасадной решетки BPH-А AxB - размеры строительного проема. При стороне A > 500 мм устанавливается полоса 25х3.

Стандартные типоразмеры, площадь свободного сечения (F_c.с.) и теоретическая масса (m) ВРН-МН

Условный типоразмер по высоте, В(мм)		Условный типоразмер по ширине, А(мм)
Условный типоразмер по высоте, В(мм)		100	150	200	250	300	350	400	500	600	700	800	900	1000	1100	1200	1300	1400	1500
100	m, кг	0,0065	0,0098	0,013	0,0163	0,0195	0,0228	0,026	0,0325	0,039	0,0455	0,052	0,0585	0,065	0,0715	0,078	0,0845	0,091	0,0975
100	F_с.с., м²	0,19	0,24	0,3	0,35	0,41	0,46	0,51	0,62	0,73	0,84	0,94	1,05	1,16	1,27	1,37	1,48	1,59	1,7
150	m, кг	0,0098	0,0146	0,0195	0,0244	0,0293	0,0341	0,039	0,0488	0,0585	0,0683	0,078	0,0878	0,0975	0,1073	0,117	0,1268	0,1365	0,1463
150	F_с.с., м²	0,24	0,31	0,39	0,46	0,53	0,6	0,67	0,81	0,96	1,1	1,24	1,38	1,53	1,67	1,81	1,95	2,1	2,24
200	m, кг	0,013	0,0195	0,026	0,0325	0,039	0,0455	0,052	0,065	0,078	0,091	0,104	0,117	0,13	0,143	0,156	0,169	0,182	0,195
200	F_с.с., м²	0,3	0,38	0,47	0,56	0,65	0,74	0,83	1,01	1,18	1,36	1,54	1,72	1,9	2,07	2,25	2,43	2,61	2,78
250	m, кг	0,0163	0,0244	0,0325	0,0406	0,0488	0,0569	0,065	0,0813	0,0975	0,1138	0,13	0,1463	0,1625	0,1788	0,195	0,2113	0,2275	0,2438
250	F_с.с., м²	0,35	0,45	0,56	0,67	0,77	0,88	0,99	1,2	1,41	1,63	1,84	2,05	2,26	2,48	2,69	2,9	3,12	3,33
300	m, кг	0,0195	0,0293	0,039	0,0488	0,0585	0,0683	0,078	0,0975	0,117	0,1365	0,156	0,1755	0,195	0,2145	0,234	0,2535	0,273	0,2925
300	F_с.с., м²	0,4	0,52	0,65	0,77	0,9	1,02	1,14	1,39	1,64	1,89	2,14	2,39	2,63	2,88	3,13	3,38	3,63	3,87
350	m, кг	0,0228	0,0341	0,0455	0,0569	0,0683	0,0796	0,091	0,1138	0,1365	0,1593	0,182	0,2048	0,2275	0,2503	0,273	0,2958	0,3185	0,3413
350	F_с.с., м²	0,45	0,59	0,74	0,88	1,02	1,16	1,3	1,59	1,87	2,15	2,44	2,72	3	3,29	3,57	3,85	4,13	4,42
400	m, кг	0,026	0,039	0,052	0,065	0,078	0,091	0,104	0,13	0,156	0,182	0,208	0,234	0,26	0,286	0,312	0,338	0,364	0,39
400	F_с.с., м²	0,5	0,66	0,82	0,98	1,14	1,3	1,46	1,78	2,1	2,42	2,73	3,05	3,37	3,69	4,01	4,33	4,64	4,96
500	m, кг	0,0325	0,0488	0,065	0,0813	0,0975	0,1138	0,13	0,1625	0,195	0,2275	0,26	0,2925	0,325	0,3575	0,39	0,4225	0,455	0,4875
500	F_с.с., м²	0,61	0,8	1	1,19	1,39	1,58	1,78	2,16	2,55	2,94	3,33	3,72	4,11	4,5	4,89	5,27	5,66	6,05
600	m, кг	0,039	0,0585	0,078	0,0975	0,117	0,1365	0,156	0,195	0,234	0,273	0,312	0,351	0,39	0,429	0,468	0,507	0,546	0,585
600	F_с.с., м²	0,71	0,94	1,17	1,4	1,63	1,86	2,09	2,55	3,01	3,47	3,93	4,39	4,85	5,3	5,76	6,22	6,68	7,14
700	m, кг	0,0455	0,0683	0,091	0,1138	0,1365	0,1593	0,182	0,2275	0,273	0,3185	0,364	0,4095	0,455	0,5005	0,546	0,5915	0,637	0,6825
700	F_с.с., м²	0,82	1,08	1,35	1,61	1,88	2,14	2,41	2,94	3,47	4	4,52	5,05	5,58	6,11	6,64	7,17	7,7	8,23
800	m, кг	0,052	0,078	0,104	0,13	0,156	0,182	0,208	0,26	0,312	0,364	0,416	0,468	0,52	0,572	0,624	0,676	0,728	0,78
800	F_с.с., м²	0,92	1,22	1,52	1,82	2,12	2,42	2,72	3,32	3,92	4,52	5,12	5,72	6,32	6,92	7,52	8,12	8,72	9,32
900	m, кг	0,0585	0,0878	0,117	0,1463	0,1755	0,2048	0,234	0,2925	0,351	0,4095	0,468	0,5265	0,585	0,6435	0,702	0,7605	0,819	0,8775
900	F_с.с., м²	1,03	1,36	1,7	2,03	2,37	2,7	3,04	3,71	4,38	5,05	5,72	6,39	7,06	7,73	8,4	9,07	9,74	10,41
1000	m, кг	0,065	0,0975	0,13	0,1625	0,195	0,2275	0,26	0,325	0,39	0,455	0,52	0,585	0,65	0,715	0,78	0,845	0,91	0,975
1000	F_с.с., м²	1,13	1,5	1,87	2,24	2,61	2,98	3,35	4,09	4,83	5,57	6,32	7,06	7,8	8,54	9,28	10,02	10,76	11,5
1100	m, кг	0,0715	0,1073	0,143	0,1788	0,2145	0,2503	0,286	0,3575	0,429	0,5005	0,572	0,6435	0,715	0,7865	0,858	0,9295	1,001	1,0725
1100	F_с.с., м²	1,24	1,64	2,05	2,45	2,86	3,26	3,67	4,48	5,29	6,1	6,91	7,72	8,53	9,34	10,16	10,97	11,78	12,59
1200	m, кг	0,078	0,117	0,156	0,195	0,234	0,273	0,312	0,39	0,468	0,546	0,624	0,702	0,78	0,858	0,936	1,014	1,092	1,17
1200	F_с.с., м²	1,34	1,78	2,22	2,66	3,1	3,54	3,98	4,87	5,75	6,63	7,51	8,39	9,27	10,15	11,03	11,91	12,8	13,68
1300	m, кг	0,0845	0,1268	0,169	0,2113	0,2535	0,2958	0,338	0,4225	0,507	0,5915	0,676	0,7605	0,845	0,9295	1,014	1,0985	1,183	1,2675
1300	F_с.с., м²	1,45	1,92	2,4	2,87	3,35	3,82	4,3	5,25	6,2	7,15	8,11	9,06	10,01	10,96	11,91	12,86	13,81	14,77
1400	m, кг	0,091	0,1365	0,182	0,2275	0,273	0,3185	0,364	0,455	0,546	0,637	0,728	0,819	0,91	1,001	1,092	1,183	1,274	1,365
1400	F_с.с., м²	1,55	2,06	2,57	3,08	3,59	4,11	4,62	5,64	6,66	7,68	8,7	9,72	10,75	11,77	12,79	13,81	14,83	15,86
1500	m, кг	0,0975	0,1463	0,195	0,2438	0,2925	0,3413	0,39	0,4875	0,585	0,6825	0,78	0,8775	0,975	1,0725	1,17	1,2675	1,365	1,4625
1500	F_с.с., м²	1,66	2,2	2,75	3,29	3,84	4,39	4,93	6,02	7,12	8,21	9,3	10,39	11,48	12,58	13,67	14,76	15,85	16,94
