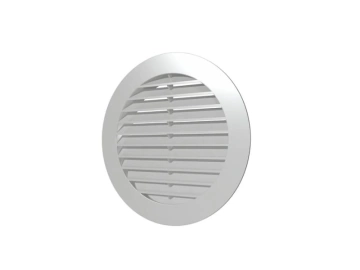

Круглая наружная решётка

Категории


Материал: алюминий.

Стандартные позиции в наличии на складе.

Изделие соответствует требованиям: СТБ 1915-2020.

Круглая наружная решетка изготавливается из алюминиевого сплава. Состоит из корпуса, в который вставлены параллельные ламели под углом в 45°. Изделие не подвержено коррозии, хорошо переносит перепады температур и вредные воздействия атмосферных осадков.

Данное устройство предназначается для установки на выходное отверстие воздуховода круглого сечения, чтобы:

  1. защитить систему вентиляции от проникновения грязи, пыли, мусора;
  2. придать конструкции завершенный внешний вид;
  3. украсить собой фасад.

Диффузор может устанавливаться как на подающий воздуховод, так и на вытяжной. Для дополнительной защиты от насекомых практически все модели оснащены противомоскитными сетками.

Компания «КВС-Инжениринг» предлагает купить готовые устройства из имеющегося ассортимента или заказать наружную решетку круглого сечения по требуемым размерам. Обращаем ваше внимание, что станадартные типоразмеры в наличии на складе.

По всем вопросам, касающимся покупки, звоните по телефонам: +375 29 62 62 100 или +375 29 66 50 969. Гарантируем взаимовыгодные условия сотрудничества, оперативную доставку в любой уголок Беларуси.



Рабаритные и присоединительные размеры

размеры круглой решётки

Модель Ød ØD B C
IGC 100 100 120 5 12
IGC 125 125 150 5 12
IGC 160 160 180 5 13
IGC 200 200 223 5 14
IGC 250 250 275 5 14
IGC 315 315 345 5 14
IGC 400 400 430 5 14

Единицы измерения в таблице указаны в мм.

d - диаметр соединительного патрубка.

D - наружный диаметр решётки.

График падения давления решётки IGC

График падения давления решётки IGC
