Напольная вентиляционная решетка НПР, НПР-Р

Категории

Материал: Алюминий.

Изделие соответствует требованиям: СТБ 1915-2020.

Полная информация о напольной вентиляционной решетке НПР, НПР-Р - Подробнее

Решетки НПР и НПР-Р напольного исполнения обеспечивают поступление и отведение воздушных масс в помещениях с фальшполами. Конструкция диффузоров представляет собой ламели в форме гантелей, которые скреплены между собой трубкой из алюминия. Изделия устанавливаются в системах кондиционирования, а также воздушного отопления.

Материалы

Диффузоры изготавливают из запатентованного алюминиевого профиля АДЗ1 по Межгосударственному стандарту 22233-2001. По умолчанию изделия окрашиваются полиэфирной порошковой белой краской. Также возможны другие цвета покрытия по таблице RAL или анодирование.

Конструкция

Диффузоры данного типа включают в себя продукцию стандартных типоразмеров. Также доступно производство изделий с нестандартными габаритами с шагом 1 миллиметр.

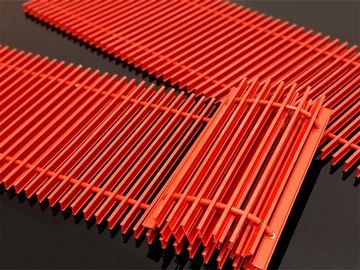

Разновидности конструкций напольных решеток:

НПР – жесткозакрепленный блок ламелей;

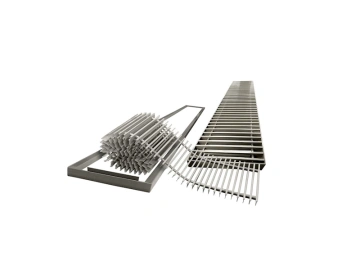

НПР-Р – гибкий блок латофлекса, который можно сворачивать в рулон для обеспечения лёгкого доступа к элементам вентиляционной системы;

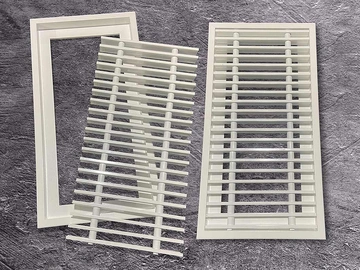

НПР-б/ф и НПР-с/ф – безрамочные диффузоры без фланца или с фланцем, в комплектацию которых могут входить декоративные L или Z-образные рамки под заказ.

Плюсы работы с компанией «КВС-Инжениринг»:

Оперативная доставка по РБ.
Внимательное отношение ко всем клиентам.
Грамотная помощь, а также высокий профессионализм при предоставлении консультаций.
Любые объёмы заказа продукции.
Гарантия на приобретённый товар.

Если вы хотите задать интересующие вас вопросы касательно вентиляционного оборудования или купить напольную вентиляционную решетку НПР, НПР-Р, пишите нам в форме обратной связи, а также звоните по телефонам +375(29)62-62-100 или +375(29)66-50-969.

Место применения	В пол
Вид решетки	Напольные
Способ монтажа	Встраиваемая
Регулировка	Нерегулируемая
Форма	Прямоугольные
Материал	Алюминий
Конструкция	Разборная

Стандартные типоразмеры, площадь свободного сечения (Fc.с.) и теоретическая масса (m) НПР, НПР-Р со стандартными ламелями

Условный типоразмер по ширине, А (мм)			Условный типоразмер по высоте, В (мм)
Условный типоразмер по ширине, А (мм)			300	400	500	600	700	800	900	1000	1100	1200	1300	1400	1500	1600	1700	1800	1900	2000
100	Без рамки	F_с.с., м²	0,34	0,46	0,57	0,69	0,8	0,92	1,03	1,15	1,26	1,38	1,49	1,6	1,72	1,83	1,95	2,06	2,18	2,29
	Без рамки	m, кг	0,022	0,029	0,037	0,044	0,052	0,059	0,066	0,074	0,081	0,088	0,096	0,103	0,11	0,118	0,125	0,132	0,14	0,147
	Рамка без фланца	F_с.с., м²	0,56	0,73	0,9	1,06	1,23	1,4	1,57	1,74	1,91	2,07	2,24	2,41	2,58	2,75	2,92	3,09	3,25	3,42
	Рамка без фланца	m, кг	0,014	0,019	0,025	0,03	0,035	0,04	0,046	0,051	0,056	0,061	0,066	0,072	0,077	0,082	0,087	0,093	0,098	0,103
	Рамка с фланцем	F_с.с., м²	0,64	0,83	1,02	1,21	1,4	1,59	1,78	1,97	2,16	2,35	2,54	2,73	2,92	3,11	3,29	3,48	3,67	3,86
	Рамка с фланцем	m, кг	0,009	0,012	0,016	0,019	0,023	0,026	0,03	0,033	0,037	0,041	0,044	0,048	0,051	0,055	0,058	0,062	0,065	0,069
150	Без рамки	F_с.с., м²	0,46	0,61	0,76	0,91	1,06	1,22	1,37	1,52	1,67	1,82	1,97	2,13	2,28	2,43	2,58	2,73	2,89	3,04
	Без рамки	m, кг	0,033	0,044	0,055	0,066	0,077	0,088	0,099	0,11	0,121	0,132	0,144	0,155	0,166	0,177	0,188	0,199	0,21	0,221
	Рамка без фланца	F_с.с., м²	0,7	0,9	1,11	1,31	1,52	1,73	1,93	2,14	2,34	2,55	2,75	2,96	3,17	3,37	3,58	3,78	3,99	4,19
	Рамка без фланца	m, кг	0,024	0,033	0,042	0,051	0,06	0,069	0,078	0,086	0,095	0,104	0,113	0,122	0,131	0,14	0,149	0,158	0,167	0,176
	Рамка с фланцем	F_с.с., м²	0,79	1,02	1,25	1,47	1,7	1,93	2,15	2,38	2,61	2,83	3,06	3,29	3,51	3,74	3,97	4,19	4,42	4,65
	Рамка с фланцем	m, кг	0,018	0,025	0,032	0,04	0,047	0,054	0,061	0,068	0,076	0,083	0,09	0,097	0,104	0,112	0,119	0,126	0,133	0,141
200	Без рамки	F_с.с., м²	0,57	0,76	0,95	1,14	1,32	1,51	1,7	1,89	2,08	2,27	2,46	2,65	2,84	3,03	3,22	3,41	3,6	3,78
	Без рамки	m, кг	0,044	0,059	0,074	0,088	0,103	0,118	0,132	0,147	0,162	0,177	0,191	0,206	0,221	0,236	0,25	0,265	0,28	0,294
	Рамка без фланца	F_с.с., м²	0,84	1,08	1,32	1,57	1,81	2,05	2,29	2,54	2,78	3,02	3,27	3,51	3,75	4	4,24	4,48	4,72	4,97
	Рамка без фланца	m, кг	0,034	0,047	0,059	0,072	0,084	0,097	0,11	0,122	0,135	0,147	0,16	0,173	0,185	0,198	0,21	0,223	0,235	0,248
	Рамка с фланцем	F_с.с., м²	0,94	1,21	1,47	1,73	2	2,26	2,53	2,79	3,05	3,32	3,58	3,85	4,11	4,37	4,64	4,9	5,17	5,43
	Рамка с фланцем	m, кг	0,027	0,038	0,049	0,06	0,071	0,081	0,092	0,103	0,114	0,125	0,136	0,147	0,158	0,169	0,18	0,19	0,201	0,212
250	Без рамки	F_с.с., м²	0,68	0,91	1,13	1,36	1,59	1,81	2,04	2,27	2,49	2,72	2,94	3,17	3,4	3,62	3,85	4,08	4,3	4,53
	Без рамки	m, кг	0,055	0,074	0,092	0,11	0,129	0,147	0,166	0,184	0,202	0,221	0,239	0,258	0,276	0,294	0,313	0,331	0,35	0,368
	Рамка без фланца	F_с.с., м²	0,98	1,26	1,54	1,82	2,1	2,38	2,66	2,94	3,22	3,5	3,78	4,06	4,34	4,62	4,9	5,18	5,46	5,74
	Рамка без фланца	m, кг	0,044	0,06	0,077	0,093	0,109	0,125	0,142	0,158	0,174	0,19	0,207	0,223	0,239	0,256	0,272	0,288	0,304	0,321
	Рамка с фланцем	F_с.с., м²	1,09	1,39	1,69	1,99	2,3	2,6	2,9	3,2	3,5	3,8	4,1	4,41	4,71	5,01	5,31	5,61	5,91	6,21
	Рамка с фланцем	m, кг	0,036	0,051	0,065	0,08	0,094	0,109	0,124	0,138	0,153	0,167	0,182	0,196	0,211	0,226	0,24	0,255	0,269	0,284
300	Без рамки	F_с.с., м²	0,79	1,06	1,32	1,58	1,85	2,11	2,37	2,64	2,9	3,17	3,43	3,69	3,96	4,22	4,48	4,75	5,01	5,28
	Без рамки	m, кг	0,066	0,088	0,11	0,132	0,155	0,177	0,199	0,221	0,243	0,265	0,287	0,309	0,331	0,353	0,375	0,397	0,42	0,442
	Рамка без фланца	F_с.с., м²	1,11	1,43	1,75	2,07	2,38	2,7	3,02	3,34	3,66	3,97	4,29	4,61	4,93	5,24	5,56	5,88	6,2	6,51
	Рамка без фланца	m, кг	0,054	0,074	0,094	0,114	0,134	0,154	0,174	0,194	0,214	0,234	0,254	0,273	0,293	0,313	0,333	0,353	0,373	0,393
	Рамка с фланцем	F_с.с., м²	1,24	1,58	1,92	2,26	2,59	2,93	3,27	3,61	3,95	4,29	4,63	4,97	5,3	5,64	5,98	6,32	6,66	7
	Рамка с фланцем	m, кг	0,045	0,064	0,082	0,1	0,118	0,137	0,155	0,173	0,191	0,21	0,228	0,246	0,264	0,283	0,301	0,319	0,337	0,356
350	Без рамки	F_с.с., м²	0,9	1,2	1,51	1,81	2,11	2,41	2,71	3,01	3,31	3,61	3,91	4,22	4,52	4,82	5,12	5,42	5,72	6,02
	Без рамки	m, кг	0,077	0,103	0,129	0,155	0,18	0,206	0,232	0,258	0,283	0,309	0,335	0,361	0,386	0,412	0,438	0,464	0,489	0,515
	Рамка без фланца	F_с.с., м²	1,25	1,61	1,96	2,32	2,67	3,03	3,38	3,74	4,09	4,45	4,8	5,16	5,51	5,87	6,22	6,58	6,93	7,29
	Рамка без фланца	m, кг	0,064	0,088	0,111	0,135	0,159	0,182	0,206	0,229	0,253	0,277	0,3	0,324	0,348	0,371	0,395	0,418	0,442	0,466
	Рамка с фланцем	F_с.с., м²	1,39	1,77	2,14	2,52	2,89	3,27	3,65	4,02	4,4	4,77	5,15	5,52	5,9	6,28	6,65	7,03	7,4	7,78
	Рамка с фланцем	m, кг	0,054	0,076	0,098	0,12	0,142	0,164	0,186	0,208	0,23	0,252	0,274	0,296	0,318	0,34	0,361	0,383	0,405	0,427
400	Без рамки	F_с.с., м²	1,02	1,35	1,69	2,03	2,37	2,71	3,05	3,38	3,72	4,06	4,4	4,74	5,08	5,41	5,75	6,09	6,43	6,77
	Без рамки	m, кг	0,088	0,118	0,147	0,177	0,206	0,236	0,265	0,294	0,324	0,353	0,383	0,412	0,442	0,471	0,5	0,53	0,559	0,589
	Рамка без фланца	F_с.с., м²	1,39	1,78	2,18	2,57	2,96	3,35	3,75	4,14	4,53	4,92	5,31	5,71	6,1	6,49	6,88	7,28	7,67	8,06
	Рамка без фланца	m, кг	0,074	0,101	0,129	0,156	0,183	0,211	0,238	0,265	0,292	0,32	0,347	0,374	0,402	0,429	0,456	0,484	0,511	0,538
	Рамка с фланцем	F_с.с., м²	1,54	1,95	2,37	2,78	3,19	3,6	4,02	4,43	4,84	5,26	5,67	6,08	6,5	6,91	7,32	7,74	8,15	8,56
	Рамка с фланцем	m, кг	0,064	0,089	0,115	0,14	0,166	0,192	0,217	0,243	0,268	0,294	0,32	0,345	0,371	0,396	0,422	0,448	0,473	0,499
450	Без рамки	F_с.с., м²	1,13	1,5	1,88	2,25	2,63	3,01	3,38	3,76	4,13	4,51	4,88	5,26	5,64	6,01	6,39	6,76	7,14	7,51
	Без рамки	m, кг	0,099	0,132	0,166	0,199	0,232	0,265	0,298	0,331	0,364	0,397	0,431	0,464	0,497	0,53	0,563	0,596	0,629	0,662
	Рамка без фланца	F_с.с., м²	1,53	1,96	2,39	2,82	3,25	3,68	4,11	4,54	4,97	5,4	5,83	6,26	6,68	7,11	7,54	7,97	8,4	8,83
	Рамка без фланца	m, кг	0,084	0,115	0,146	0,177	0,208	0,239	0,27	0,301	0,332	0,363	0,394	0,425	0,456	0,487	0,518	0,549	0,58	0,611
	Рамка с фланцем	F_с.с., м²	1,69	2,14	2,59	3,04	3,49	3,94	4,39	4,84	5,29	5,74	6,19	6,64	7,09	7,54	8	8,45	8,9	9,35
	Рамка с фланцем	m, кг	0,073	0,102	0,131	0,161	0,19	0,219	0,248	0,278	0,307	0,336	0,366	0,395	0,424	0,453	0,483	0,512	0,541	0,571
500	Без рамки	F_с.с., м²	1,24	1,65	2,07	2,48	2,89	3,3	3,72	4,13	4,54	4,96	5,37	5,78	6,2	6,61	7,02	7,43	7,85	8,26
	Без рамки	m, кг	0,11	0,147	0,184	0,221	0,258	0,294	0,331	0,368	0,405	0,442	0,478	0,515	0,552	0,589	0,626	0,662	0,699	0,736
	Рамка без фланца	F_с.с., м²	1,67	2,14	2,6	3,07	3,54	4	4,47	4,94	5,4	5,87	6,34	6,8	7,27	7,74	8,21	8,67	9,14	9,61
	Рамка без фланца	m, кг	0,094	0,129	0,163	0,198	0,233	0,267	0,302	0,337	0,371	0,406	0,441	0,475	0,51	0,545	0,579	0,614	0,649	0,683
	Рамка с фланцем	F_с.с., м²	1,84	2,33	2,81	3,3	3,79	4,28	4,76	5,25	5,74	6,23	6,72	7,2	7,69	8,18	8,67	9,15	9,64	10,13
	Рамка с фланцем	m, кг	0,082	0,115	0,148	0,181	0,214	0,247	0,28	0,313	0,346	0,379	0,412	0,444	0,477	0,51	0,543	0,576	0,609	0,642

Стандартные типоразмеры, площадь свободного сечения (Fc.с.) и теоретическая масса (m) НПР, НПР-Р с ламелями 5У1

Условный типоразмер по ширине, А (мм)			Условный типоразмер по высоте, В (мм)
Условный типоразмер по ширине, А (мм)			300	400	500	600	700	800	900	1000	1100	1200	1300	1400	1500	1600	1700	1800	1900	2000
100	Без рамки	F_с.с., м²	0,39	0,52	0,65	0,79	0,92	1,05	1,18	1,31	1,44	1,57	1,7	1,83	1,96	2,09	2,22	2,36	2,49	2,62
	Без рамки	m, кг	0,021	0,028	0,035	0,042	0,049	0,056	0,063	0,07	0,077	0,084	0,091	0,098	0,105	0,112	0,119	0,126	0,133	0,14
	Рамка без фланца	F_с.с., м²	0,61	0,79	0,98	1,16	1,35	1,53	1,72	1,9	2,08	2,27	2,45	2,64	2,82	3,01	3,19	3,38	3,56	3,75
	Рамка без фланца	m, кг	0,013	0,018	0,023	0,028	0,033	0,038	0,043	0,048	0,053	0,058	0,063	0,068	0,073	0,078	0,083	0,088	0,093	0,098
	Рамка с фланцем	F_с.с., м²	0,69	0,9	1,1	1,31	1,51	1,72	1,93	2,13	2,34	2,54	2,75	2,95	3,16	3,36	3,57	3,78	3,98	4,19
	Рамка с фланцем	m, кг	0,008	0,012	0,015	0,018	0,022	0,025	0,028	0,032	0,035	0,039	0,042	0,045	0,049	0,052	0,055	0,059	0,062	0,065
150	Без рамки	F_с.с., м²	0,53	0,71	0,88	1,06	1,23	1,41	1,59	1,76	1,94	2,12	2,29	2,47	2,64	2,82	3	3,17	3,35	3,53
	Без рамки	m, кг	0,032	0,042	0,053	0,063	0,074	0,084	0,095	0,105	0,116	0,126	0,137	0,147	0,158	0,168	0,179	0,189	0,2	0,21
	Рамка без фланца	F_с.с., м²	0,77	1	1,23	1,46	1,69	1,92	2,15	2,38	2,61	2,84	3,07	3,3	3,53	3,76	3,99	4,22	4,45	4,68
	Рамка без фланца	m, кг	0,023	0,031	0,04	0,048	0,057	0,065	0,074	0,082	0,091	0,099	0,108	0,116	0,125	0,133	0,142	0,15	0,158	0,167
	Рамка с фланцем	F_с.с., м²	0,87	1,12	1,37	1,62	1,87	2,12	2,37	2,62	2,87	3,12	3,38	3,63	3,88	4,13	4,38	4,63	4,88	5,13
	Рамка с фланцем	m, кг	0,017	0,024	0,031	0,038	0,044	0,051	0,058	0,065	0,072	0,079	0,086	0,092	0,099	0,106	0,113	0,12	0,127	0,134
200	Без рамки	F_с.с., м²	0,67	0,89	1,11	1,33	1,55	1,77	2	2,22	2,44	2,66	2,88	3,1	3,33	3,55	3,77	3,99	4,21	4,43
	Без рамки	m, кг	0,042	0,056	0,07	0,084	0,098	0,112	0,126	0,14	0,154	0,168	0,182	0,196	0,21	0,224	0,238	0,252	0,266	0,28
	Рамка без фланца	F_с.с., м²	0,93	1,21	1,48	1,76	2,04	2,31	2,59	2,86	3,14	3,41	3,69	3,96	4,24	4,52	4,79	5,07	5,34	5,62
	Рамка без фланца	m, кг	0,032	0,044	0,056	0,068	0,08	0,092	0,104	0,116	0,128	0,14	0,152	0,164	0,176	0,188	0,2	0,212	0,224	0,236
	Рамка с фланцем	F_с.с., м²	1,04	1,34	1,63	1,93	2,22	2,52	2,82	3,11	3,41	3,71	4	4,3	4,6	4,89	5,19	5,49	5,78	6,08
	Рамка с фланцем	m, кг	0,026	0,036	0,046	0,057	0,067	0,077	0,088	0,098	0,109	0,119	0,129	0,14	0,15	0,16	0,171	0,181	0,191	0,202
250	Без рамки	F_с.с., м²	0,8	1,07	1,34	1,6	1,87	2,14	2,4	2,67	2,94	3,21	3,47	3,74	4,01	4,27	4,54	4,81	5,07	5,34
	Без рамки	m, кг	0,053	0,07	0,088	0,105	0,123	0,14	0,158	0,175	0,193	0,21	0,228	0,245	0,263	0,28	0,298	0,315	0,333	0,35
	Рамка без фланца	F_с.с., м²	1,1	1,42	1,74	2,06	2,38	2,7	3,02	3,34	3,66	3,99	4,31	4,63	4,95	5,27	5,59	5,91	6,23	6,55
	Рамка без фланца	m, кг	0,042	0,057	0,073	0,088	0,104	0,119	0,135	0,15	0,166	0,181	0,197	0,212	0,228	0,243	0,259	0,274	0,289	0,305
	Рамка с фланцем	F_с.с., м²	1,21	1,55	1,9	2,24	2,58	2,92	3,26	3,61	3,95	4,29	4,63	4,97	5,32	5,66	6	6,34	6,68	7,02
	Рамка с фланцем	m, кг	0,034	0,048	0,062	0,076	0,09	0,104	0,118	0,131	0,145	0,159	0,173	0,187	0,201	0,215	0,228	0,242	0,256	0,27
300	Без рамки	F_с.с., м²	0,94	1,25	1,56	1,88	2,19	2,5	2,81	3,13	3,44	3,75	4,06	4,38	4,69	5	5,31	5,63	5,94	6,25
	Без рамки	m, кг	0,063	0,084	0,105	0,126	0,147	0,168	0,189	0,21	0,231	0,252	0,273	0,294	0,315	0,336	0,357	0,378	0,399	0,42
	Рамка без фланца	F_с.с., м²	1,26	1,63	1,99	2,36	2,73	3,09	3,46	3,82	4,19	4,56	4,92	5,29	5,66	6,02	6,39	6,75	7,12	7,49
	Рамка без фланца	m, кг	0,051	0,07	0,089	0,108	0,127	0,146	0,165	0,184	0,203	0,222	0,241	0,26	0,279	0,298	0,317	0,336	0,355	0,374
	Рамка с фланцем	F_с.с., м²	1,39	1,77	2,16	2,55	2,94	3,32	3,71	4,1	4,48	4,87	5,26	5,65	6,03	6,42	6,81	7,2	7,58	7,97
	Рамка с фланцем	m, кг	0,043	0,06	0,078	0,095	0,112	0,13	0,147	0,165	0,182	0,199	0,217	0,234	0,251	0,269	0,286	0,303	0,321	0,338
350	Без рамки	F_с.с., м²	1,07	1,43	1,79	2,15	2,51	2,86	3,22	3,58	3,94	4,3	4,65	5,01	5,37	5,73	6,08	6,44	6,8	7,16
	Без рамки	m, кг	0,074	0,098	0,123	0,147	0,172	0,196	0,221	0,245	0,27	0,294	0,319	0,343	0,368	0,392	0,417	0,441	0,466	0,49
	Рамка без фланца	F_с.с., м²	1,42	1,84	2,25	2,66	3,07	3,48	3,89	4,31	4,72	5,13	5,54	5,95	6,36	6,78	7,19	7,6	8,01	8,42
	Рамка без фланца	m, кг	0,061	0,083	0,106	0,128	0,151	0,173	0,196	0,218	0,241	0,263	0,286	0,308	0,331	0,353	0,375	0,398	0,42	0,443
	Рамка с фланцем	F_с.с., м²	1,56	1,99	2,43	2,86	3,29	3,72	4,16	4,59	5,02	5,45	5,89	6,32	6,75	7,19	7,62	8,05	8,48	8,92
	Рамка с фланцем	m, кг	0,052	0,073	0,093	0,114	0,135	0,156	0,177	0,198	0,219	0,239	0,26	0,281	0,302	0,323	0,344	0,365	0,385	0,406
400	Без рамки	F_с.с., м²	1,21	1,61	2,02	2,42	2,82	3,23	3,63	4,03	4,44	4,84	5,24	5,65	6,05	6,45	6,86	7,26	7,66	8,07
	Без рамки	m, кг	0,084	0,112	0,14	0,168	0,196	0,224	0,252	0,28	0,308	0,336	0,364	0,392	0,42	0,448	0,476	0,504	0,532	0,56
	Рамка без фланца	F_с.с., м²	1,59	2,04	2,5	2,96	3,42	3,87	4,33	4,79	5,24	5,7	6,16	6,62	7,07	7,53	7,99	8,44	8,9	9,36
	Рамка без фланца	m, кг	0,07	0,096	0,122	0,148	0,174	0,2	0,226	0,252	0,278	0,304	0,33	0,356	0,382	0,408	0,434	0,46	0,486	0,512
	Рамка с фланцем	F_с.с., м²	1,73	2,21	2,69	3,17	3,65	4,12	4,6	5,08	5,56	6,04	6,51	6,99	7,47	7,95	8,43	8,91	9,38	9,86
	Рамка с фланцем	m, кг	0,06	0,085	0,109	0,133	0,158	0,182	0,207	0,231	0,255	0,28	0,304	0,328	0,353	0,377	0,401	0,426	0,45	0,475
450	Без рамки	F_с.с., м²	1,35	1,8	2,24	2,69	3,14	3,59	4,04	4,49	4,94	5,39	5,83	6,28	6,73	7,18	7,63	8,08	8,53	8,98
	Без рамки	m, кг	0,095	0,126	0,158	0,189	0,221	0,252	0,284	0,315	0,347	0,378	0,41	0,441	0,473	0,504	0,536	0,567	0,599	0,63
	Рамка без фланца	F_с.с., м²	1,75	2,25	2,75	3,26	3,76	4,26	4,77	5,27	5,77	6,27	6,78	7,28	7,78	8,28	8,79	9,29	9,79	10,29
	Рамка без фланца	m, кг	0,08	0,109	0,139	0,168	0,198	0,227	0,257	0,286	0,316	0,345	0,375	0,404	0,434	0,463	0,492	0,522	0,551	0,581
	Рамка с фланцем	F_с.с., м²	1,91	2,43	2,95	3,48	4	4,53	5,05	5,57	6,1	6,62	7,14	7,67	8,19	8,71	9,24	9,76	10,28	10,81
	Рамка с фланцем	m, кг	0,069	0,097	0,125	0,153	0,181	0,208	0,236	0,264	0,292	0,32	0,348	0,376	0,403	0,431	0,459	0,487	0,515	0,543
500	Без рамки	F_с.с., м²	1,48	1,98	2,47	2,97	3,46	3,95	4,45	4,94	5,44	5,93	6,42	6,92	7,41	7,91	8,4	8,9	9,39	9,88
	Без рамки	m, кг	0,105	0,14	0,175	0,21	0,245	0,28	0,315	0,35	0,385	0,42	0,455	0,49	0,525	0,56	0,595	0,63	0,665	0,7
	Рамка без фланца	F_с.с., м²	1,91	2,46	3,01	3,56	4,1	4,65	5,2	5,75	6,3	6,84	7,39	7,94	8,49	9,04	9,58	10,13	10,68	11,23
	Рамка без фланца	m, кг	0,089	0,122	0,155	0,188	0,221	0,254	0,287	0,32	0,353	0,386	0,419	0,452	0,485	0,518	0,551	0,584	0,617	0,65
	Рамка с фланцем	F_с.с., м²	2,08	2,65	3,22	3,79	4,36	4,93	5,49	6,06	6,63	7,2	7,77	8,34	8,91	9,48	10,05	10,62	11,18	11,75
	Рамка с фланцем	m, кг	0,078	0,109	0,14	0,172	0,203	0,235	0,266	0,297	0,329	0,36	0,391	0,423	0,454	0,485	0,517	0,548	0,58	0,611
