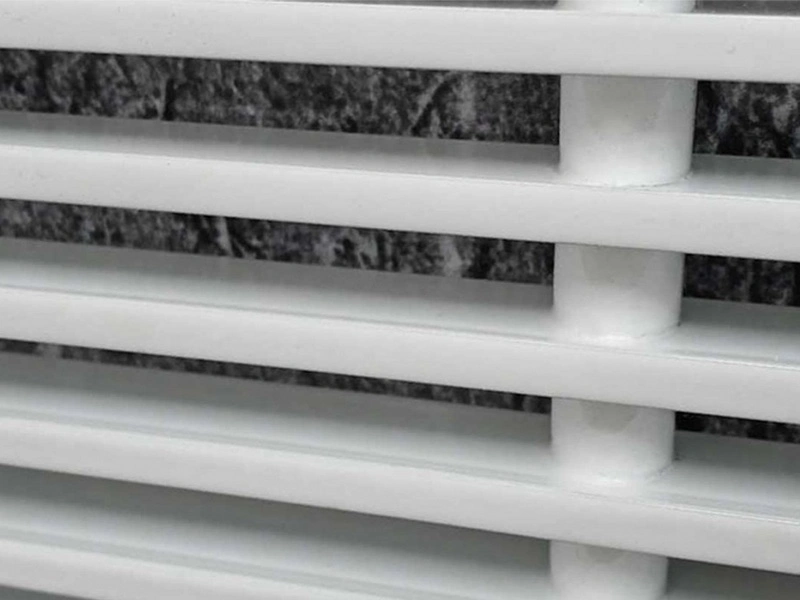

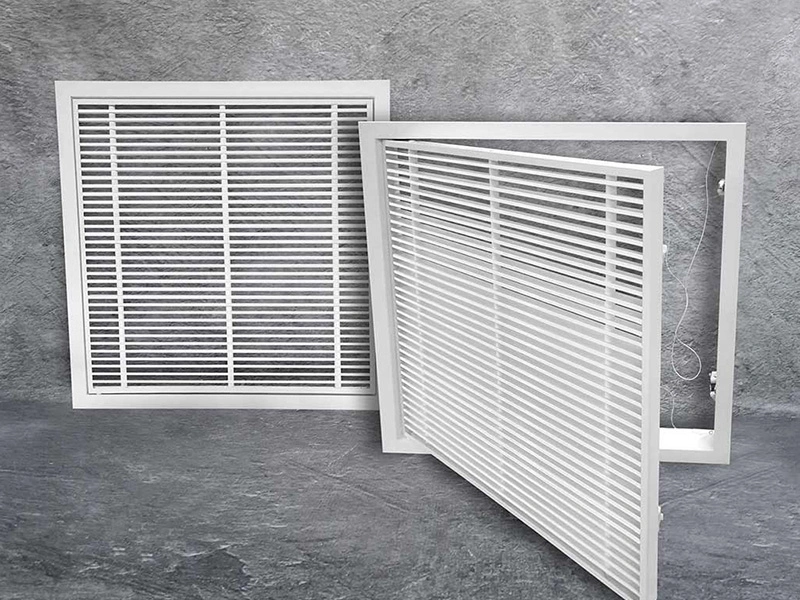

Вентиляционный люк Л-РАН

Категории

Материал: Алюминий.

Изделие соответствует требованиям: СТБ 1915-2020.

Место применения	В стены
Вид решетки	Однорядные
Регулировка	Нерегулируемая
Форма	Прямоугольные
Материал	Алюминий
Конструкция	Неразборная

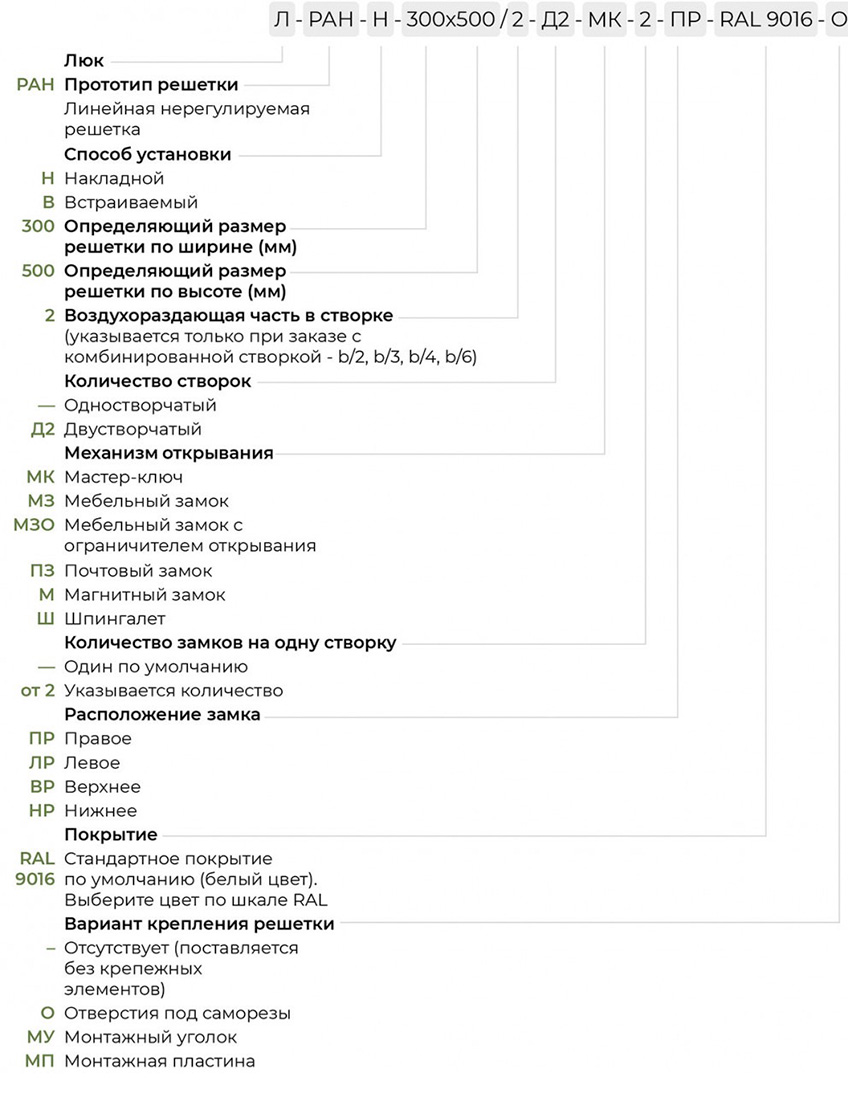

Характеристики люка Л-РАН

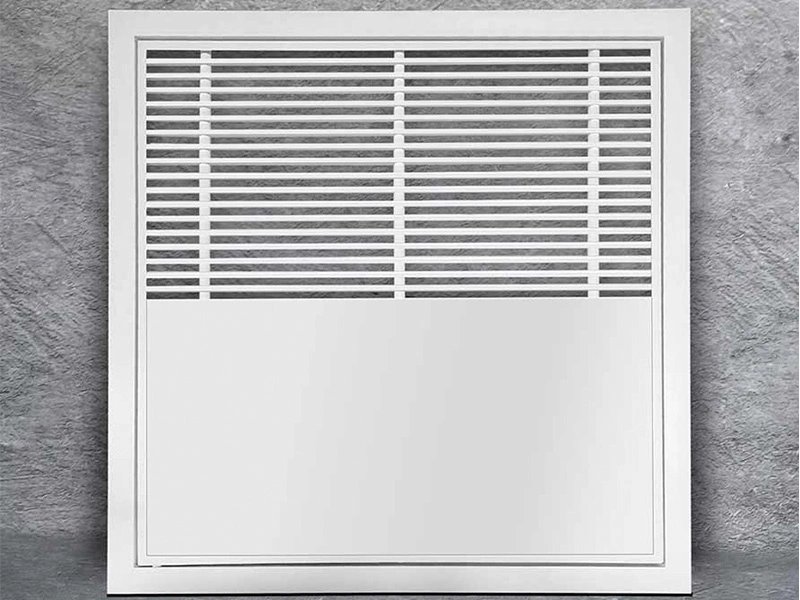

Типоразмер АхВ, мм	Внутренний размер (aхb, мм)		Воздухораздающая часть
Типоразмер АхВ, мм	Для правого и левого расположения замка (А-22, В-18)	Для верхнего и нижнего расположения замка (А-18, В-22)	Воздухораздающая часть
200x200	178x182	182x178	b, b/2
300x200	278x182	282x178	b, b/2
300x300	278x282	282x278	b, b/2
400x200	378x182	382x178	b, b/2
400x300	378x282	382x278	b, b/2
500x200	478x182	482x178	b, b/2
500x300	478x282	482x278	b, b/2
600x200	578x182	582x178	b, b/2
600x300	578x282	582x278	b, b/2
600x600	578x582	582x578	b, b/2, b/3, b/4, b/6
700x200	678x182	682x178	b
700x300	678x282	682x278	b, b/2
800x200	778x182	782x178	b
800x300	778x282	782x278	b, b/2
800x600	778x582	782x578	b, b/2, b/3, b/4, b/6
1000x200	978x182	982x178	b, b/2
1000x300	978x282	982x278	b, b/2
1000x600	978x582	982x578	b, b/2, b/3, b/4, b/6
1200x300	1178x282	1182x278	b, b/2
1200x600	1178x582	1182x578	b, b/2, b/3, b/4, b/6

Стандартные типоразмеры, площадь свободного сечения (F_c.с.) и теоретическая масса (m) Л-РАН

Условный типоразмер по высоте, В(мм)		Условный типоразмер по ширине, А(мм)
Условный типоразмер по высоте, В(мм)		100	200	300	400	500	600	700	800	900	1000	1100	1200	1300	1400	1500	1600	1700	1800	1900	2000
100	m, кг	0,0042	0,0095	0,0148	0,0201	0,0255	0,0308	0,0361	0,0415	0,0468	0,0521	0,0575	0,0628	0,0681	0,0734	0,0788	0,0841	0,0894	0,0948	0,1001	0,1054
100	F_с.с., м²	0,17	0,29	0,42	0,54	0,66	0,78	0,91	1,03	1,15	1,27	1,4	1,52	1,64	1,77	1,89	2,01	2,13	2,26	2,38	2,5
200	m, кг	0,0092	0,0211	0,0329	0,0447	0,0565	0,0684	0,0802	0,092	0,1039	0,1157	0,1275	0,1394	0,1512	0,163	0,1748	0,1867	0,1985	0,2103	0,2222	0,234
200	F_с.с., м²	0,29	0,49	0,69	0,89	1,09	1,29	1,49	1,69	1,88	2,08	2,28	2,48	2,68	2,88	3,08	3,28	3,48	3,68	3,87	4,07
300	m, кг	0,0143	0,0326	0,051	0,0693	0,0876	0,1059	0,1243	0,1426	0,1609	0,1793	0,1976	0,2159	0,2343	0,2526	0,2709	0,2892	0,3076	0,3259	0,3442	0,3626
300	F_с.с., м²	0,42	0,69	0,97	1,24	1,52	1,79	2,07	2,34	2,62	2,89	3,17	3,44	3,72	3,99	4,27	4,54	4,82	5,09	5,37	5,64
400	m, кг	0,0194	0,0442	0,069	0,0939	0,1187	0,1435	0,1683	0,1932	0,218	0,2428	0,2677	0,2925	0,3173	0,3422	0,367	0,3918	0,4166	0,4415	0,4663	0,4911
400	F_с.с., м²	0,54	0,89	1,24	1,59	1,94	2,3	2,65	3	3,35	3,7	4,05	4,4	4,76	5,11	5,46	5,81	6,16	6,51	6,86	7,22
500	m, кг	0,0244	0,0558	0,0871	0,1184	0,1498	0,1811	0,2124	0,2437	0,2751	0,3064	0,3377	0,3691	0,4004	0,4317	0,4631	0,4944	0,5257	0,557	0,5884	0,6197
500	F_с.с., м²	0,66	1,09	1,52	1,94	2,37	2,8	3,23	3,65	4,08	4,51	4,94	5,36	5,79	6,22	6,65	7,08	7,5	7,93	8,36	8,79
600	m, кг	0,0295	0,0673	0,1052	0,143	0,1808	0,2187	0,2565	0,2943	0,3321	0,37	0,4078	0,4456	0,4835	0,5213	0,5591	0,597	0,6348	0,6726	0,7104	0,7483
600	F_с.с., м²	0,78	1,29	1,79	2,3	2,8	3,3	3,81	4,31	4,81	5,32	5,82	6,33	6,83	7,33	7,84	8,34	8,85	9,35	9,85	10,36
700	m, кг	0,0346	0,0789	0,1232	0,1676	0,2119	0,2562	0,3006	0,3449	0,3892	0,4335	0,4779	0,5222	0,5665	0,6109	0,6552	0,6995	0,7439	0,7882	0,8325	0,8768
700	F_с.с., м²	0,91	1,49	2,07	2,65	3,23	3,81	4,39	4,97	5,55	6,13	6,71	7,29	7,87	8,45	9,03	9,61	10,19	10,77	11,35	11,93
800	m, кг	0,0396	0,0905	0,1413	0,1921	0,243	0,2938	0,3446	0,3955	0,4463	0,4971	0,5479	0,5988	0,6496	0,7004	0,7513	0,8021	0,8529	0,9038	0,9546	1,0054
800	F_с.с., м²	1,03	1,69	2,34	3	3,65	4,31	4,97	5,62	6,28	6,94	7,59	8,25	8,9	9,56	10,22	10,87	11,53	12,19	12,84	13,5
900	m, кг	0,0447	0,102	0,1594	0,2167	0,274	0,3314	0,3887	0,446	0,5034	0,5607	0,618	0,6753	0,7327	0,79	0,8473	0,9047	0,962	1,0193	1,0767	1,134
900	F_с.с., м²	1,15	1,88	2,62	3,35	4,08	4,81	5,55	6,28	7,01	7,74	8,48	9,21	9,94	10,67	11,41	12,14	12,87	13,6	14,34	15,07
1000	m, кг	0,0498	0,1136	0,1774	0,2413	0,3051	0,3689	0,4328	0,4966	0,5604	0,6243	0,6881	0,7519	0,8157	0,8796	0,9434	1,0072	1,0711	1,1349	1,1987	1,2626
1000	F_с.с., м²	1,27	2,08	2,89	3,7	4,51	5,32	6,13	6,94	7,74	8,55	9,36	10,17	10,98	11,79	12,6	13,4	14,21	15,02	15,83	16,64
1100	m, кг	0,0549	0,1252	0,1955	0,2658	0,3362	0,4065	0,4768	0,5472	0,6175	0,6878	0,7582	0,8285	0,8988	0,9691	1,0395	1,1098	1,1801	1,2505	1,3208	1,3911
1100	F_с.с., м²	1,4	2,28	3,17	4,05	4,94	5,82	6,71	7,59	8,48	9,36	10,25	11,13	12,02	12,9	13,79	14,67	15,56	16,44	17,33	18,21
1200	m, кг	0,0599	0,1368	0,2136	0,2904	0,3672	0,4441	0,5209	0,5977	0,6746	0,7514	0,8282	0,9051	0,9819	1,0587	1,1355	1,2124	1,2892	1,366	1,4429	1,5197
1200	F_с.с., м²	1,52	2,48	3,44	4,4	5,36	6,33	7,29	8,25	9,21	10,17	11,13	12,09	13,05	14,01	14,98	15,94	16,9	17,86	18,82	19,78
