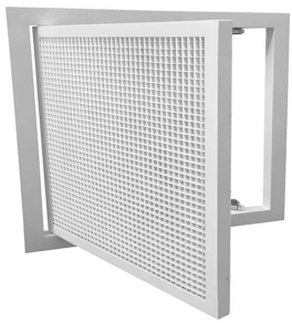

Ячеистая вентиляционная решетка с открыванием Л-СВР

Категории

Материал: Алюминий.

Изделие соответствует требованиям: СТБ 1915-2020.

Полная информация о ячеистой вентиляционной решетке с открыванием Л-СВР - Подробнее

Ячеистая вентиляционная решетка с открыванием Л-СВР предназначена для установки в зданиях различного назначения – жилых, коммерческих, промышленных и административных. Её ключевое преимущество – высокая пропускная способность благодаря ячеистой структуре, обеспечивающей оптимальный воздухообмен. В отличие от сплошных решеток, Л-СВР сочетает функциональность и эстетичность, позволяя сохранить доступ к вентиляционным коммуникациям без нарушения дизайна помещения.

Описание устройства решетки Л-СВР

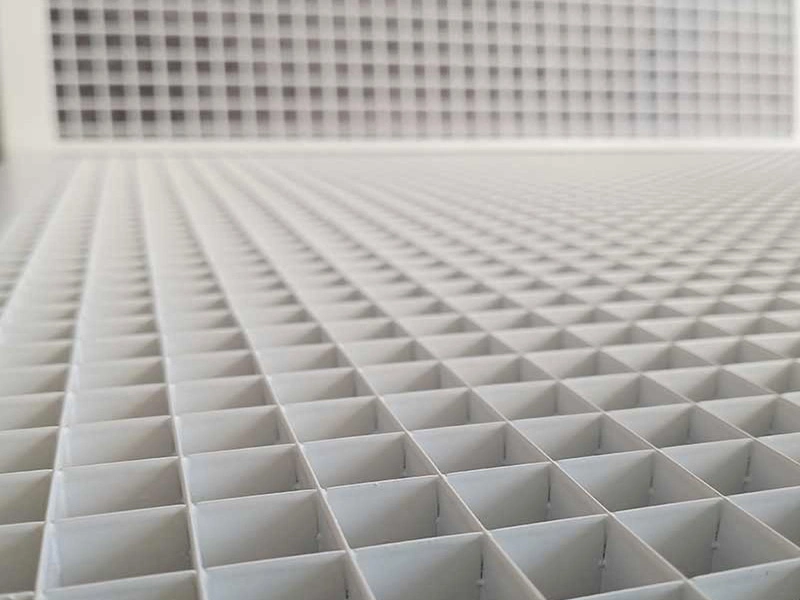

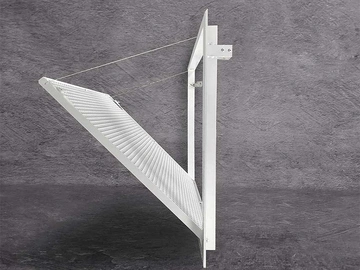

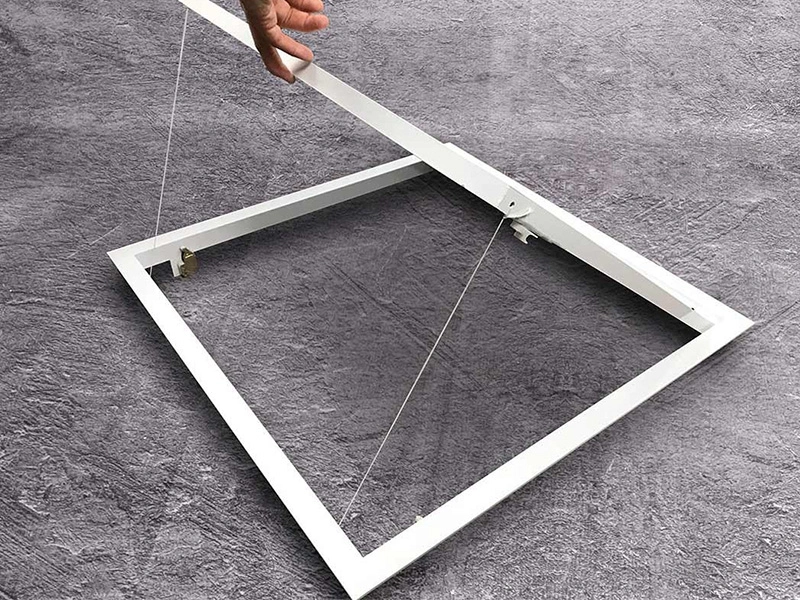

Решетка Л-СВР состоит из прочной рамки и поворотной створки с ячеистой вставкой (размер ячеек 15×15 мм). Конструкция обеспечивает удобное открывание для обслуживания вентиляционных систем. Доступны различные механизмы фиксации: мебельные замки с автоматической защелкой, магнитные замки, шпингалеты или мастер-ключ. Модель выпускается в накладном и встраиваемом исполнении, что позволяет подобрать оптимальный вариант для любого типа монтажа.

Материалы изготовления

Основой решетки служит алюминиевый профиль, отличающийся легкостью, коррозионной стойкостью и долговечностью. Стандартное покрытие – порошковая краска RAL 9016 (белый матовый), но по запросу возможна окраска в любой цвет по шкале RAL. Ячеистая вставка из тонколистового алюминия повышает коэффициент живого сечения, обеспечивая эффективную вентиляцию.

Особенности монтажа решетки Л-СВР

Установка решетки Л-СВР возможна как на этапе строительства, так и при ремонте. Встраиваемые модели монтируются в подготовленный проем, а накладные – фиксируются на поверхности стены или потолка. Крепление осуществляется с помощью винтов или клипс, что гарантирует надежность и простоту обслуживания.

Преимущества работы с «КВС-Инжениринг»

Выбирая нашу компанию, вы получаете:

Широкий ассортимент решеток стандартных и нестандартных размеров (от 150×150 мм до 1200×1200 мм);
Индивидуальный подход – изготовление под заказ с точностью до 1 мм;
Доставку по всей Беларуси и помощь в подборе оптимальной модели;
Профессиональные консультации и послепродажное обслуживание.

Если вы хотите купить ячеистую вентиляционную решетку с открыванием Л-СВР или уточнить детали, оставьте заявку в форме обратной связи – наш специалист свяжется с вами в кратчайшие сроки. Мы поможем подобрать оптимальное решение для вашего проекта! Также вы можете самостоятельно позвонить по телефонам +375(29)62-62-100 или +375(29)66-50-969 для консультации.

Место применения	В стены
Вид решетки	Сотовые
Регулировка	Нерегулируемая
Форма	Прямоугольные
Материал	Алюминий
Конструкция	Неразборная

Стандартные типоразмеры, площадь свободного сечения (F_c.с.) и теоретическая масса (m) Л-СВР

Условный типоразмер по высоте, В(мм)		Условный типоразмер по ширине, А(мм)
Условный типоразмер по высоте, В(мм)		200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050	1100	1150	1200
200	m, кг	0,0194	0,0258	0,0322	0,0386	0,0449	0,0513	0,0577	0,0641	0,0705	0,0769	0,0832	0,0896	0,096	0,1024	0,1088	0,1152	0,1216	0,1279	0,1343	0,1407	0,1471
200	F_с.с., м²	0,31	0,35	0,38	0,42	0,46	0,5	0,54	0,58	0,62	0,66	0,69	0,73	0,77	0,81	0,85	0,89	0,93	0,96	1	1,04	1,08
250	m, кг	0,0258	0,0343	0,0428	0,0512	0,0597	0,0682	0,0767	0,0852	0,0937	0,1021	0,1106	0,1191	0,1276	0,1361	0,1446	0,1531	0,1615	0,17	0,1785	0,187	0,1955
250	F_с.с., м²	0,35	0,39	0,43	0,47	0,51	0,56	0,6	0,64	0,68	0,72	0,77	0,81	0,85	0,89	0,93	0,98	1,02	1,06	1,1	1,15	1,19
300	m, кг	0,0322	0,0428	0,0533	0,0639	0,0745	0,0851	0,0957	0,1063	0,1168	0,1274	0,138	0,1486	0,1592	0,1698	0,1804	0,1909	0,2015	0,2121	0,2227	0,2333	0,2439
300	F_с.с., м²	0,38	0,43	0,48	0,52	0,57	0,61	0,66	0,7	0,75	0,79	0,84	0,88	0,93	0,98	1,02	1,07	1,11	1,16	1,2	1,25	1,29
350	m, кг	0,0386	0,0512	0,0639	0,0766	0,0893	0,102	0,1147	0,1273	0,14	0,1527	0,1654	0,1781	0,1908	0,2035	0,2161	0,2288	0,2415	0,2542	0,2669	0,2796	0,2922
350	F_с.с., м²	0,42	0,47	0,52	0,57	0,62	0,67	0,72	0,77	0,81	0,86	0,91	0,96	1,01	1,06	1,11	1,16	1,21	1,25	1,3	1,35	1,4
400	m, кг	0,0449	0,0597	0,0745	0,0893	0,1041	0,1189	0,1336	0,1484	0,1632	0,178	0,1928	0,2076	0,2224	0,2371	0,2519	0,2667	0,2815	0,2963	0,3111	0,3258	0,3406
400	F_с.с., м²	0,46	0,51	0,57	0,62	0,67	0,72	0,78	0,83	0,88	0,93	0,99	1,04	1,09	1,14	1,19	1,25	1,3	1,35	1,4	1,46	1,51
450	m, кг	0,0513	0,0682	0,0851	0,102	0,1189	0,1357	0,1526	0,1695	0,1864	0,2033	0,2202	0,2371	0,2539	0,2708	0,2877	0,3046	0,3215	0,3384	0,3552	0,3721	0,389
450	F_с.с., м²	0,5	0,56	0,61	0,67	0,72	0,78	0,84	0,89	0,95	1	1,06	1,11	1,17	1,22	1,28	1,34	1,39	1,45	1,5	1,56	1,61
500	m, кг	0,0577	0,0767	0,0957	0,1147	0,1336	0,1526	0,1716	0,1906	0,2096	0,2286	0,2476	0,2665	0,2855	0,3045	0,3235	0,3425	0,3615	0,3804	0,3994	0,4184	0,4374
500	F_с.с., м²	0,54	0,6	0,66	0,72	0,78	0,84	0,89	0,95	1,01	1,07	1,13	1,19	1,25	1,31	1,37	1,43	1,49	1,54	1,6	1,66	1,72
550	m, кг	0,0641	0,0852	0,1063	0,1273	0,1484	0,1695	0,1906	0,2117	0,2328	0,2539	0,2749	0,296	0,3171	0,3382	0,3593	0,3804	0,4014	0,4225	0,4436	0,4647	0,4858
550	F_с.с., м²	0,58	0,64	0,7	0,77	0,83	0,89	0,95	1,02	1,08	1,14	1,2	1,27	1,33	1,39	1,45	1,52	1,58	1,64	1,7	1,77	1,83
600	m, кг	0,0705	0,0937	0,1168	0,14	0,1632	0,1864	0,2096	0,2328	0,256	0,2791	0,3023	0,3255	0,3487	0,3719	0,3951	0,4182	0,4414	0,4646	0,4878	0,511	0,5342
600	F_с.с., м²	0,62	0,68	0,75	0,81	0,88	0,95	1,01	1,08	1,14	1,21	1,28	1,34	1,41	1,47	1,54	1,61	1,67	1,74	1,8	1,87	1,94
650	m, кг	0,0769	0,1021	0,1274	0,1527	0,178	0,2033	0,2286	0,2539	0,2791	0,3044	0,3297	0,355	0,3803	0,4056	0,4308	0,4561	0,4814	0,5067	0,532	0,5573	0,5825
650	F_с.с., м²	0,66	0,72	0,79	0,86	0,93	1	1,07	1,14	1,21	1,28	1,35	1,42	1,49	1,56	1,63	1,7	1,77	1,83	1,9	1,97	2,04
700	m, кг	0,0832	0,1106	0,138	0,1654	0,1928	0,2202	0,2476	0,2749	0,3023	0,3297	0,3571	0,3845	0,4119	0,4392	0,4666	0,494	0,5214	0,5488	0,5762	0,6035	0,6309
700	F_с.с., м²	0,69	0,77	0,84	0,91	0,99	1,06	1,13	1,2	1,28	1,35	1,42	1,49	1,57	1,64	1,71	1,79	1,86	1,93	2	2,08	2,15
750	m, кг	0,0896	0,1191	0,1486	0,1781	0,2076	0,2371	0,2665	0,296	0,3255	0,355	0,3845	0,414	0,4434	0,4729	0,5024	0,5319	0,5614	0,5909	0,6203	0,6498	0,6793
750	F_с.с., м²	0,73	0,81	0,88	0,96	1,04	1,11	1,19	1,27	1,34	1,42	1,49	1,57	1,65	1,72	1,8	1,88	1,95	2,03	2,1	2,18	2,26
800	m, кг	0,096	0,1276	0,1592	0,1908	0,2224	0,2539	0,2855	0,3171	0,3487	0,3803	0,4119	0,4434	0,475	0,5066	0,5382	0,5698	0,6014	0,6329	0,6645	0,6961	0,7277
800	F_с.с., м²	0,77	0,85	0,93	1,01	1,09	1,17	1,25	1,33	1,41	1,49	1,57	1,65	1,73	1,81	1,89	1,97	2,05	2,12	2,2	2,28	2,36
850	m, кг	0,1024	0,1361	0,1698	0,2035	0,2371	0,2708	0,3045	0,3382	0,3719	0,4056	0,4392	0,4729	0,5066	0,5403	0,574	0,6077	0,6413	0,675	0,7087	0,7424	0,7761
850	F_с.с., м²	0,81	0,89	0,98	1,06	1,14	1,22	1,31	1,39	1,47	1,56	1,64	1,72	1,81	1,89	1,97	2,06	2,14	2,22	2,3	2,39	2,47
900	m, кг	0,1088	0,1446	0,1804	0,2161	0,2519	0,2877	0,3235	0,3593	0,3951	0,4308	0,4666	0,5024	0,5382	0,574	0,6098	0,6455	0,6813	0,7171	0,7529	0,7887	0,8245
900	F_с.с., м²	0,85	0,93	1,02	1,11	1,19	1,28	1,37	1,45	1,54	1,63	1,71	1,8	1,89	1,97	2,06	2,15	2,23	2,32	2,4	2,49	2,58
950	m, кг	0,1152	0,1531	0,1909	0,2288	0,2667	0,3046	0,3425	0,3804	0,4182	0,4561	0,494	0,5319	0,5698	0,6077	0,6455	0,6834	0,7213	0,7592	0,7971	0,835	0,8728
950	F_с.с., м²	0,89	0,98	1,07	1,16	1,25	1,34	1,43	1,52	1,61	1,7	1,79	1,88	1,97	2,06	2,15	2,24	2,33	2,41	2,5	2,59	2,68
1000	m, кг	0,1216	0,1615	0,2015	0,2415	0,2815	0,3215	0,3615	0,4014	0,4414	0,4814	0,5214	0,5614	0,6014	0,6413	0,6813	0,7213	0,7613	0,8013	0,8413	0,8812	0,9212
1000	F_с.с., м²	0,93	1,02	1,11	1,21	1,3	1,39	1,49	1,58	1,67	1,77	1,86	1,95	2,05	2,14	2,23	2,33	2,42	2,51	2,6	2,7	2,79
1050	m, кг	0,1279	0,17	0,2121	0,2542	0,2963	0,3384	0,3804	0,4225	0,4646	0,5067	0,5488	0,5909	0,6329	0,675	0,7171	0,7592	0,8013	0,8434	0,8854	0,9275	0,9696
1050	F_с.с., м²	0,96	1,06	1,16	1,25	1,35	1,45	1,54	1,64	1,74	1,83	1,93	2,03	2,12	2,22	2,32	2,41	2,51	2,61	2,71	2,8	2,9
1100	m, кг	0,1343	0,1785	0,2227	0,2669	0,3111	0,3552	0,3994	0,4436	0,4878	0,532	0,5762	0,6203	0,6645	0,7087	0,7529	0,7971	0,8413	0,8854	0,9296	0,9738	1,018
1100	F_с.с., м²	1	1,1	1,2	1,3	1,4	1,5	1,6	1,7	1,8	1,9	2	2,1	2,2	2,3	2,4	2,5	2,6	2,71	2,81	2,91	3,01
1150	m, кг	0,1407	0,187	0,2333	0,2796	0,3258	0,3721	0,4184	0,4647	0,511	0,5573	0,6035	0,6498	0,6961	0,7424	0,7887	0,835	0,8812	0,9275	0,9738	1,0201	1,0664
1150	F_с.с., м²	1,04	1,15	1,25	1,35	1,46	1,56	1,66	1,77	1,87	1,97	2,08	2,18	2,28	2,39	2,49	2,59	2,7	2,8	2,91	3,01	3,11
1200	m, кг	0,1471	0,1955	0,2439	0,2922	0,3406	0,389	0,4374	0,4858	0,5342	0,5825	0,6309	0,6793	0,7277	0,7761	0,8245	0,8728	0,9212	0,9696	1,018	1,0664	1,1148
1200	F_с.с., м²	1,08	1,19	1,29	1,4	1,51	1,61	1,72	1,83	1,94	2,04	2,15	2,26	2,36	2,47	2,58	2,68	2,79	2,9	3,01	3,11	3,22
