Люк вентиляционный Л-РКДМ

Категории

Заявка на расчет
бюджета на вентиляцию

Материал: Оцинкованная сталь.

Изделие соответствует требованиям: СТБ 1915-2020.

Полная информация о люке вентиляционном Л-РКДМ - Подробнее

Люк вентиляционный Л-РКДМ предназначен для установки в зданиях различного назначения – жилых, коммерческих, промышленных и административных. Он обеспечивает удобный доступ к вентиляционным системам и инженерным коммуникациям, сочетая функциональность и эстетичность. В отличие от стандартных решеток, Л-РКДМ оснащен распашной створкой с жалюзийными ламелями, что улучшает воздухообмен и упрощает обслуживание. Прочная конструкция и надежные механизмы открывания делают его долговечным решением для любых помещений.

Описание устройства вентиляционного люка Л-РКДМ

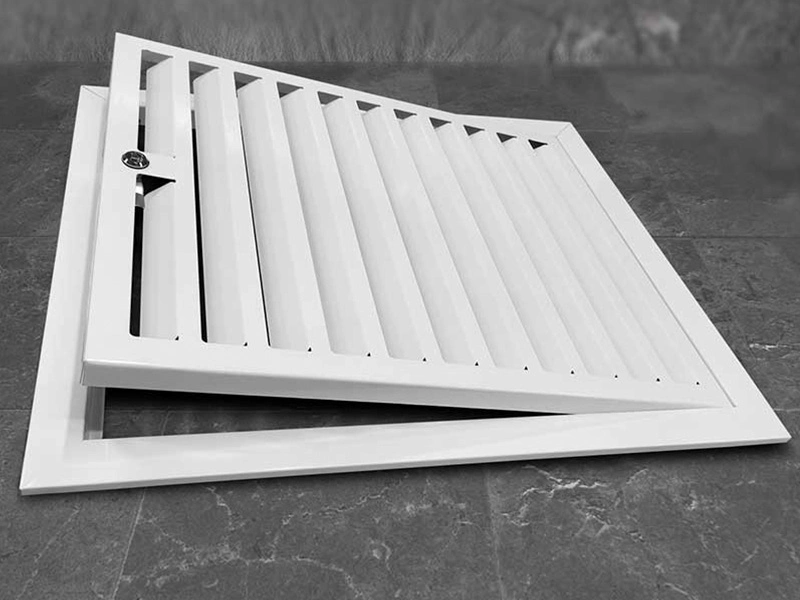

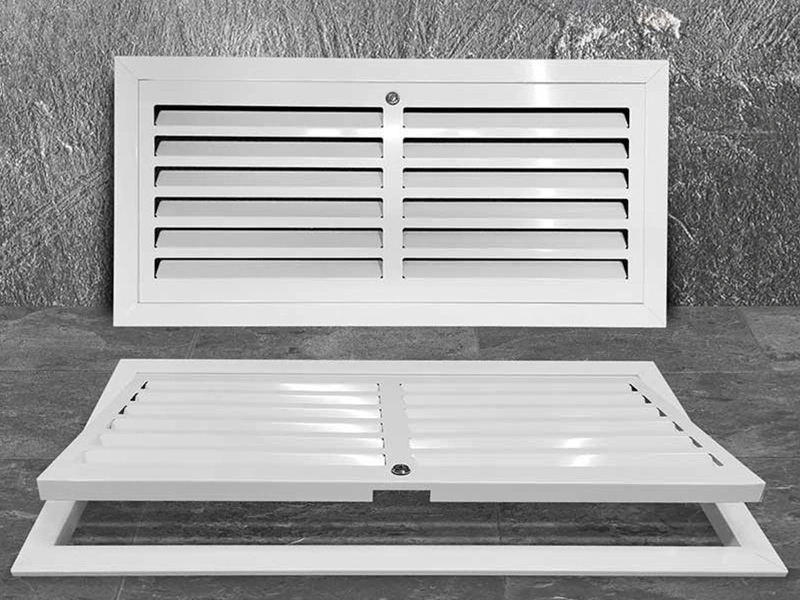

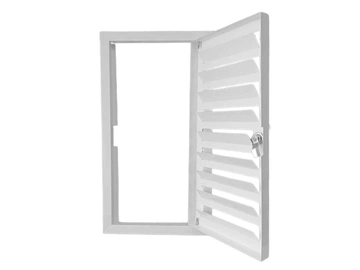

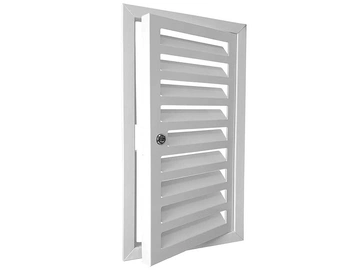

Люк Л-РКДМ состоит из жесткой рамки и распашной створки с ламелями, отогнутыми внутрь на 30 мм для оптимального распределения воздушного потока. Доступны одностворчатые и двустворчатые модификации. В зависимости от размера, створка может комплектоваться одним или несколькими замками для предотвращения провисания. Механизмы открывания включают:

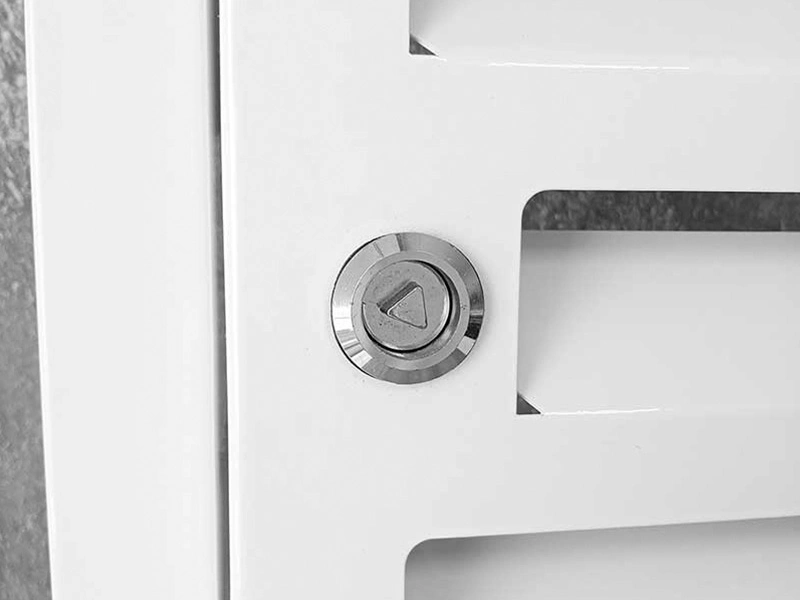

  1. мастер-ключ (щитовой замок с треугольным ключом);
  2. мебельный замок (автоматическая защелка с ограничителем);
  3. почтовый замок;
  4. магнитный замок;
  5. шпингалет.

Возможна накладная или встраиваемая установка.

Материалы изготовления

Люк производится из оцинкованной стали толщиной 0,9 мм, что обеспечивает устойчивость к коррозии и механическим нагрузкам. Для дополнительной защиты и декоративного оформления наносится порошковая полиэфирная краска по шкале RAL. Стандартный цвет – RAL9016 (белый), но возможен любой оттенок из каталога. Такое покрытие не выцветает под УФ-излучением и сохраняет внешний вид на протяжении всего срока службы.

Монтаж вентиляционного люка Л-РКДМ

Установка люка Л-РКДМ возможна в готовые строительные проемы или на поверхность стен/перекрытий. Для встраиваемых моделей габариты (АхВ) соответствуют размерам проема, для накладных – внешним параметрам изделия. Монтаж осуществляется с помощью анкеров или саморезов, в зависимости от материала основания. Рекомендуется профессиональная установка для обеспечения плотного прилегания и корректной работы механизмов.

Преимущества работы с «КВС-Инжениринг»

Выбирая нашу компанию, вы получаете:

  1. Качественную продукцию – строгий контроль на всех этапах производства.
  2. Гибкие условия – индивидуальные размеры и комплектация под ваш проект.
  3. Оперативную доставку – отгрузка в кратчайшие сроки по всей территории РБ.
  4. Консультативную поддержку – помощь в подборе и расчете необходимых параметров.

Если вы хотите купить люк вентиляционный Л-РКДМ или уточнить детали, оставьте заявку в форме обратной связи – наш специалист свяжется с вами в ближайшее время. Также вы можете самостоятельно позвонить по телефонам: +375(29)62-62-100 или +375(29)66-50-969. Мы гарантируем профессиональный подход и выгодные условия сотрудничества!

Место применения В стены
Способ монтажа Накладная
Регулировка
Нерегулируемая
Форма
Прямоугольные
Материал
Оцинкованная сталь
Вид решетки
Жалюзийные
Конструкция
Неразборная



Габаритно - посадочные размеры Л-РКДМ

AxB - Размеры решетки

При стороне А> 600 мм решетка изготавливается по типу 2

Схема



Стандартные типоразмеры, площадь свободного сечения (Fc.с.) и теоретическая масса (m) Л-РКДМ

Условный типоразмер по высоте, В(мм)
 Условный типоразмер по ширине, А(мм)
150 200 300 400 500 600 700 800 900 1000 1100 1190 1300 1400 1500 1600 1700 1800 1940
150
 m, кг 0,0142 0,0189 0,0284 0,0378 0,0473 0,0567 0,0662 0,0756 0,0851 0,0945 0,104 0,1125 0,1229 0,1323 0,1418 0,1512 0,1607 0,1701 0,1833
Fс.с., м2 0,49 0,6 0,81 1,03 1,24 1,46 1,67 1,89 2,1 2,32 2,53 2,72 2,96 3,18 3,39 3,6 3,82 4,03 4,33
200
 m, кг 0,0189 0,0252 0,0378 0,0504 0,063 0,0756 0,0882 0,1008 0,1134 0,126 0,1386 0,1499 0,1638 0,1764 0,189 0,2016 0,2142 0,2268 0,2444
Fс.с., м2 0,6 0,73 0,98 1,24 1,49 1,75 2 2,25 2,51 2,76 3,02 3,25 3,53 3,78 4,04 4,29 4,55 4,8 5,16
300
 m, кг 0,0284 0,0378 0,0567 0,0756 0,0945 0,1134 0,1323 0,1512 0,1701 0,189 0,2079 0,2249 0,2457 0,2646 0,2835 0,3024 0,3213 0,3402 0,3667
Fс.с., м2 0,81 0,98 1,32 1,65 1,99 2,32 2,65 2,99 3,32 3,66 3,99 4,29 4,66 5 5,33 5,67 6 6,34 6,8
400
 m, кг 0,0378 0,0504 0,0756 0,1008 0,126 0,1512 0,1764 0,2016 0,2268 0,252 0,2772 0,2999 0,3276 0,3528 0,378 0,4032 0,4284 0,4536 0,4889
Fс.с., м2 1,03 1,24 1,65 2,07 2,48 2,89 3,31 3,72 4,14 4,55 4,97 5,34 5,8 6,21 6,63 7,04 7,46 7,87 8,45
500
 m, кг 0,0473 0,063 0,0945 0,126 0,1575 0,189 0,2205 0,252 0,2835 0,315 0,3465 0,3749 0,4095 0,441 0,4725 0,504 0,5355 0,567 0,6111
Fс.с., м2 1,24 1,49 1,99 2,48 2,97 3,47 3,96 4,46 4,95 5,45 5,94 6,39 6,93 7,43 7,92 8,42 8,91 9,4 10,1
600
 m, кг 0,0567 0,0756 0,1134 0,1512 0,189 0,2268 0,2646 0,3024 0,3402 0,378 0,4158 0,4498 0,4914 0,5292 0,567 0,6048 0,6426 0,6804 0,7333
Fс.с., м2 1,46 1,75 2,32 2,89 3,47 4,04 4,62 5,19 5,77 6,34 6,92 7,43 8,07 8,64 9,22 9,79 10,36 10,94 11,74
700
 m, кг 0,0662 0,0882 0,1323 0,1764 0,2205 0,2646 0,3087 0,3528 0,3969 0,441 0,4851 0,5248 0,5733 0,6174 0,6615 0,7056 0,7497 0,7938 0,8555
Fс.с., м2 1,67 2 2,65 3,31 3,96 4,62 5,27 5,93 6,58 7,24 7,89 8,48 9,2 9,86 10,51 11,16 11,82 12,47 13,39
900
 m, кг 0,0851 0,1134 0,1701 0,2268 0,2835 0,3402 0,3969 0,4536 0,5103 0,567 0,6237 0,6747 0,7371 0,7938 0,8505 0,9072 0,9639 1,0206 1,1
Fс.с., м2 2,1 2,51 3,32 4,14 4,95 5,77 6,58 7,4 8,21 9,03 9,84 10,57 11,47 12,28 13,1 13,91 14,73 15,54 16,68
1100
 m, кг 0,104 0,1386 0,2079 0,2772 0,3465 0,4158 0,4851 0,5544 0,6237 0,693 0,7623 0,8247 0,9009 0,9702 1,0395 1,1088 1,1781 1,2474 1,3444
Fс.с., м2 2,53 3,02 3,99 4,97 5,94 6,92 7,89 8,87 9,84 10,82 11,79 12,67 13,74 14,71 15,69 16,66 17,64 18,61 19,98
1300
 m, кг 0,1229 0,1638 0,2457 0,3276 0,4095 0,4914 0,5733 0,6552 0,7371 0,819 0,9009 0,9746 1,0647 1,1466 1,2285 1,3104 1,3923 1,4742 1,5889
Fс.с., м2 2,96 3,53 4,66 5,8 6,93 8,07 9,2 10,34 11,47 12,6 13,74 14,76 16,01 17,14 18,28 19,41 20,55 21,68 23,27
1430
 m, кг 0,1351 0,1802 0,2703 0,3604 0,4505 0,5405 0,6306 0,7207 0,8108 0,9009 0,991 1,0721 1,1712 1,2613 1,3514 1,4414 1,5315 1,6216 1,7477
Fс.с., м2 3,24 3,86 5,1 6,34 7,57 8,81 10,05 11,29 12,53 13,77 15,01 16,12 17,48 18,72 19,96 21,2 22,44 23,68 25,41
1600
 m, кг 0,1512 0,2016 0,3024 0,4032 0,504 0,6048 0,7056 0,8064 0,9072 1,008 1,1088 1,1995 1,3104 1,4112 1,512 1,6128 1,7136 1,8144 1,9555
Fс.с., м2 3,6 4,29 5,67 7,04 8,42 9,79 11,16 12,54 13,91 15,29 16,66 17,9 19,41 20,79 22,16 23,54 24,91 26,29 28,21
1800
 m, кг 0,1701 0,2268 0,3402 0,4536 0,567 0,6804 0,7938 0,9072 1,0206 1,134 1,2474 1,3495 1,4742 1,5876 1,701 1,8144 1,9278 2,0412 2,2
Fс.с., м2 4,03 4,8 6,34 7,87 9,4 10,94 12,47 14,01 15,54 17,08 18,61 19,99 21,68 23,22 24,75 26,29 27,82 29,35 31,5
2000
 m, кг 0,189 0,252 0,378 0,504 0,63 0,756 0,882 1,008 1,134 1,26 1,386 1,4994 1,638 1,764 1,89 2,016 2,142 2,268 2,4444
Fс.с., м2 4,46 5,31 7 8,7 10,39 12,09 13,78 15,48 17,17 18,87 20,56 22,09 23,95 25,65 27,34 29,03 30,73 32,42 34,8
2200
 m, кг 0,2079 0,2772 0,4158 0,5544 0,693 0,8316 0,9702 1,1088 1,2474 1,386 1,5246 1,6493 1,8018 1,9404 2,079 2,2176 2,3562 2,4948 2,6888
Fс.с., м2 4,89 5,82 7,67 9,53 11,38 13,24 15,09 16,95 18,8 20,66 22,51 24,18 26,22 28,07 29,93 31,78 33,64 35,49 38,09
2400
 m, кг 0,2268 0,3024 0,4536 0,6048 0,756 0,9072 1,0584 1,2096 1,3608 1,512 1,6632 1,7993 1,9656 2,1168 2,268 2,4192 2,5704 2,7216 2,9333
Fс.с., м2 5,32 6,33 8,34 10,36 12,37 14,39 16,4 18,42 20,43 22,45 24,46 26,27 28,49 30,5 32,52 34,53 36,55 38,56 41,38
2600
 m, кг 0,2457 0,3276 0,4914 0,6552 0,819 0,9828 1,1466 1,3104 1,4742 1,638 1,8018 1,9492 2,1294 2,2932 2,457 2,6208 2,7846 2,9484 3,1777
Fс.с., м2 5,75 6,84 9,01 11,19 13,36 15,54 17,71 19,89 22,06 24,23 26,41 28,37 30,76 32,93 35,11 37,28 39,46 41,63 44,68
2800
 m, кг 0,2646 0,3528 0,5292 0,7056 0,882 1,0584 1,2348 1,4112 1,5876 1,764 1,9404 2,0992 2,2932 2,4696 2,646 2,8224 2,9988 3,1752 3,4222
Fс.с., м2 6,18 7,35 9,68 12,02 14,35 16,69 19,02 21,35 23,69 26,02 28,36 30,46 33,03 35,36 37,7 40,03 42,37 44,7 47,97
2930
 m, кг 0,2769 0,3692 0,5538 0,7384 0,923 1,1075 1,2921 1,4767 1,6613 1,8459 2,0305 2,1966 2,3997 2,5843 2,7689 2,9534 3,138 3,3226 3,581
Fс.с., м2 6,46 7,68 10,12 12,55 14,99 17,43 19,87 22,31 24,75 27,19 29,63 31,82 34,5 36,94 39,38 41,82 44,26 46,7 50,11

 Маркировка Л-РКДМ
