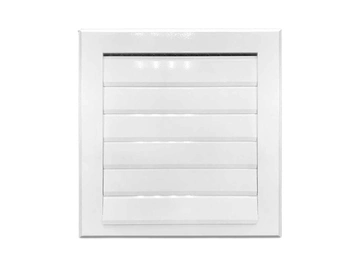

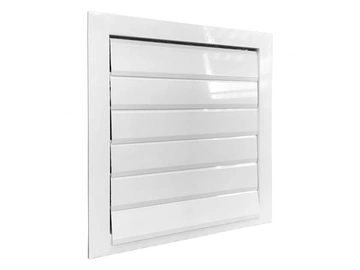

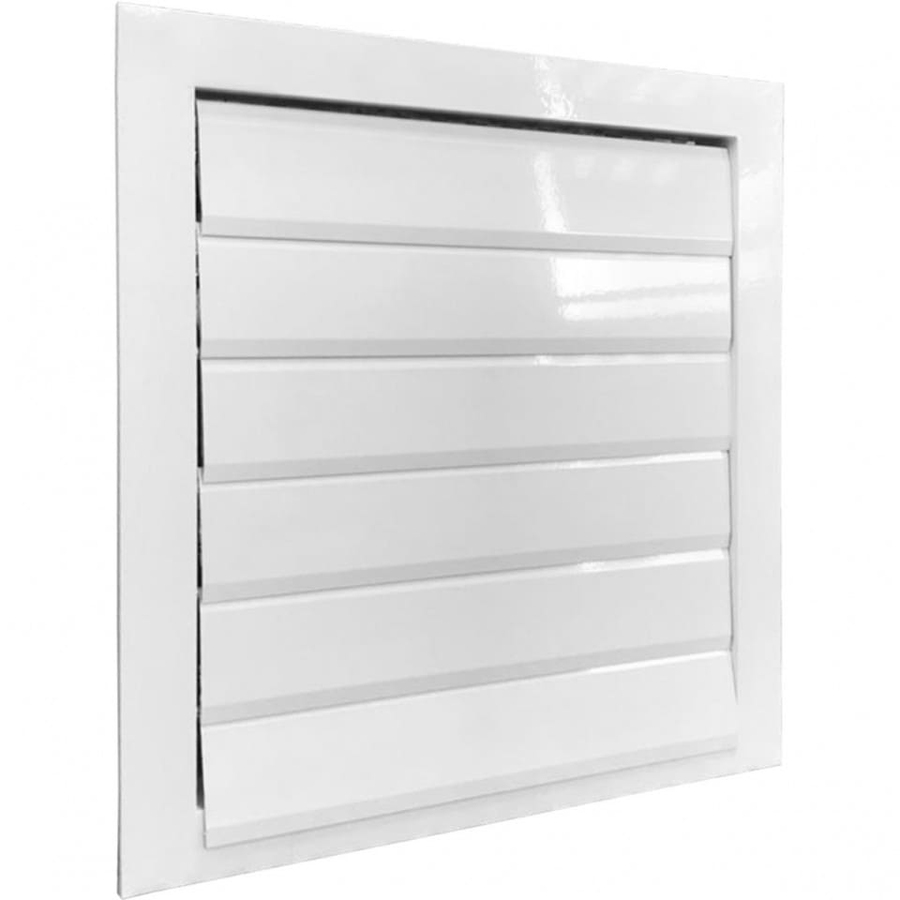

Инерционная решетка ИР

Категории

Заявка на расчет
бюджета на вентиляцию

Материал: алюминий.

Изделие соответствует требованиям: СТБ 1915-2020.

Полная информация о инерционной решетке ИР - Подробнее

Инерционная решетка ИР предназначена для эффективной защиты вентиляционных каналов от обратной тяги, пыли, насекомых и атмосферных осадков. Она применяется в жилых, промышленных и коммерческих зданиях, обеспечивая бесперебойную работу вентиляции.

Устройство инерционной решетки ИР

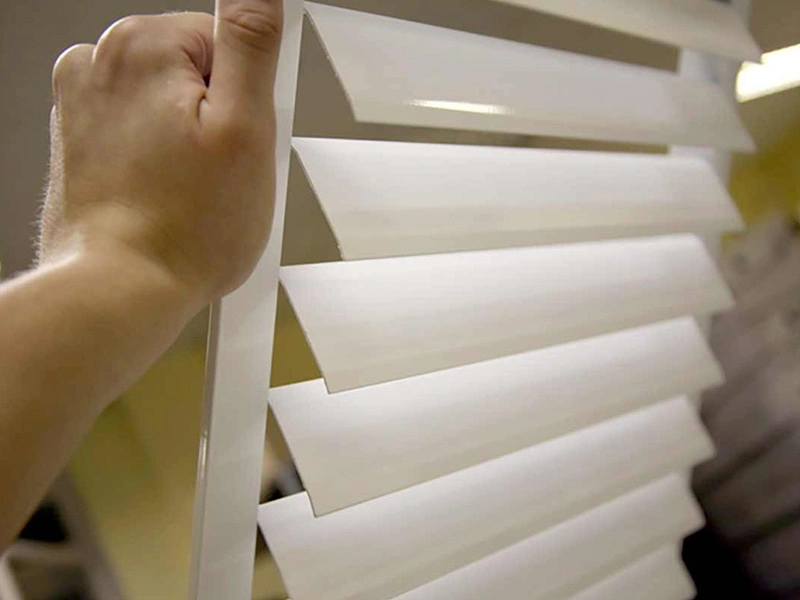

Конструкция решетки включает раму и подвижные жалюзи, которые свободно вращаются на оси. При включении вентиляции поток воздуха открывает ламели, а при его отсутствии – они герметично закрываются, предотвращая обратное движение воздуха. Решетка может комплектоваться адаптером для удобного присоединения к воздуховоду. Простота конструкции обеспечивает долговечность и минимальное обслуживание.

Материалы изготовления

Для производства решетки используется алюминиевый профиль АДЗ1 (ГОСТ 22233-2001), обладающий высокой коррозионной стойкостью. Стандартное покрытие – полиэфирная порошковая краска белого цвета RAL 9016. По запросу доступны другие цвета по шкале RAL.

Монтаж инерционной решетки ИР

Установка решетки возможна как на фасад здания, так и внутри помещений. Крепление осуществляется с помощью саморезов или винтов через монтажные отверстия в раме. Для герметичности соединения с воздуховодом рекомендуется использовать силиконовый герметик.

Преимущества работы с «КВС-Инжениринг»

  1. Выбирая нашу компанию, вы получаете:
  2. Качественную продукцию, соответствующую ГОСТ;
  3. Широкий выбор цветовых решений под ваш дизайн;
  4. Быструю доставку по всей территории Беларуси;
  5. Профессиональную консультацию по подбору и монтажу.

Купить инерционную решетку ИР можно оставив заявку в форме обратной связи на нашем сайте. Также вы можете позвонить нам по телефонам +375(29)62-62-100 или +375(29)66-50-969. Мы поможем подобрать оптимальное решение для вашей вентиляционной системы!



Место применения На фасад
Вид решетки
Инерционные
Способ монтажа
Встраиваемая
Регулировка
Нерегулируемая
Форма
Прямоугольные
Материал Алюминий
Конструкция
Неразборная



Габаритно - посадочные размеры фасадной решетки ИР-Н

AxB - Размеры строительного проема. При стороне A > 650 мм изготавливается по типу 2

Схема



Стандартные типоразмеры, площадь свободного сечения (Fc.с.) и теоретическая масса (m) ИР

Условный типоразмер по высоте, В(мм)
 Условный типоразмер по ширине, А(мм)
100 150 200 250 300 350 400 500 600 700 800 900 1000 1100 1200 1300 1400 1500
100
 m, кг 0,0085 1,0085 2,0085 3,0085 4,0085 5,0085 6,0085 7,0085 8,0085 9,0085 10,0085 11,0085 12,0085 13,0085 14,0085 15,0085 16,0085 17,0085
Fс.с., м2 0,14 0,17 0,21 0,24 0,28 0,31 0,35 0,42 0,49 0,56 0,63 0,7 0,77 0,84 0,91 0,98 1,05 1,12
150
 m, кг 0,0128 0,0191 0,0255 0,0319 0,0383 0,0446 0,051 0,0638 0,0765 0,0893 0,102 0,1148 0,1275 0,1403 0,153 0,1658 0,1785 0,1913
Fс.с., м2 0,17 0,21 0,25 0,3 0,34 0,38 0,43 0,51 0,6 0,69 0,77 0,86 0,95 1,03 1,12 1,21 1,29 1,38
200
 m, кг 0,017 0,0255 0,034 0,0425 0,051 0,0595 0,068 0,085 0,102 0,119 0,136 0,153 0,17 0,187 0,204 0,221 0,238 0,255
Fс.с., м2 0,2 0,25 0,3 0,35 0,41 0,46 0,51 0,61 0,72 0,82 0,92 1,03 1,13 1,23 1,34 1,44 1,54 1,65
250
 m, кг 0,0213 0,0319 0,0425 0,0531 0,0638 0,0744 0,085 0,1063 0,1275 0,1488 0,17 0,1913 0,2125 0,2338 0,255 0,2763 0,2975 0,3188
Fс.с., м2 0,23 0,29 0,35 0,41 0,47 0,53 0,59 0,71 0,83 0,95 1,07 1,19 1,31 1,43 1,55 1,67 1,79 1,91
300
 m, кг 0,0255 0,0383 0,051 0,0638 0,0765 0,0893 0,102 0,1275 0,153 0,1785 0,204 0,2295 0,255 0,2805 0,306 0,3315 0,357 0,3825
Fс.с., м2 0,26 0,33 0,4 0,47 0,54 0,6 0,67 0,81 0,95 1,08 1,22 1,36 1,49 1,63 1,77 1,9 2,04 2,18
350
 m, кг 0,0298 0,0446 0,0595 0,0744 0,0893 0,1041 0,119 0,1488 0,1785 0,2083 0,238 0,2678 0,2975 0,3273 0,357 0,3868 0,4165 0,4463
Fс.с., м2 0,29 0,37 0,45 0,52 0,6 0,68 0,75 0,91 1,06 1,21 1,37 1,52 1,67 1,83 1,98 2,13 2,29 2,44
400
 m, кг 0,034 0,051 0,068 0,085 0,102 0,119 0,136 0,17 0,204 0,238 0,272 0,306 0,34 0,374 0,408 0,442 0,476 0,51
Fс.с., м2 0,33 0,41 0,5 0,58 0,67 0,75 0,84 1,01 1,18 1,35 1,52 1,69 1,86 2,03 2,2 2,37 2,54 2,71
500
 m, кг 0,0425 0,0638 0,085 0,1063 0,1275 0,1488 0,17 0,2125 0,255 0,2975 0,34 0,3825 0,425 0,4675 0,51 0,5525 0,595 0,6375
Fс.с., м2 0,39 0,49 0,59 0,7 0,8 0,9 1 1,2 1,41 1,61 1,81 2,02 2,22 2,42 2,63 2,83 3,03 3,24
600
 m, кг 0,051 0,0765 0,102 0,1275 0,153 0,1785 0,204 0,255 0,306 0,357 0,408 0,459 0,51 0,561 0,612 0,663 0,714 0,765
Fс.с., м2 0,45 0,57 0,69 0,81 0,93 1,05 1,16 1,4 1,64 1,87 2,11 2,35 2,58 2,82 3,06 3,29 3,53 3,77
700
 m, кг 0,0595 0,0893 0,119 0,1488 0,1785 0,2083 0,238 0,2975 0,357 0,4165 0,476 0,5355 0,595 0,6545 0,714 0,7735 0,833 0,8925
Fс.с., м2 0,52 0,65 0,79 0,92 1,06 1,19 1,33 1,6 1,87 2,14 2,41 2,68 2,95 3,22 3,49 3,76 4,03 4,3
800
 m, кг 0,068 0,102 0,136 0,17 0,204 0,238 0,272 0,34 0,408 0,476 0,544 0,612 0,68 0,748 0,816 0,884 0,952 1,02
Fс.с., м2 0,58 0,73 0,88 1,04 1,19 1,34 1,49 1,79 2,1 2,4 2,7 3,01 3,31 3,61 3,92 4,22 4,52 4,83
900
 m, кг 0,0765 0,1148 0,153 0,1913 0,2295 0,2678 0,306 0,3825 0,459 0,5355 0,612 0,6885 0,765 0,8415 0,918 0,9945 1,071 1,1475
Fс.с., м2 0,64 0,81 0,98 1,15 1,32 1,49 1,65 1,99 2,33 2,66 3 3,34 3,67 4,01 4,35 4,68 5,02 5,36
1000
 m, кг 0,085 0,1275 0,17 0,2125 0,255 0,2975 0,34 0,425 0,51 0,595 0,68 0,765 0,85 0,935 1,02 1,105 1,19 1,275
Fс.с., м2 0,71 0,89 1,08 1,26 1,45 1,63 1,82 2,19 2,56 2,93 3,3 3,67 4,04 4,41 4,78 5,15 5,52 5,89
1100
 m, кг 0,0935 0,1403 0,187 0,2338 0,2805 0,3273 0,374 0,4675 0,561 0,6545 0,748 0,8415 0,935 1,0285 1,122 1,2155 1,309 1,4025
Fс.с., м2 0,77 0,97 1,18 1,38 1,58 1,78 1,98 2,39 2,79 3,19 3,6 4 4,4 4,81 5,21 5,61 6,02 6,42
1200
 m, кг 0,102 0,153 0,204 0,255 0,306 0,357 0,408 0,51 0,612 0,714 0,816 0,918 1,02 1,122 1,224 1,326 1,428 1,53
Fс.с., м2 0,84 1,05 1,27 1,49 1,71 1,93 2,15 2,58 3,02 3,46 3,89 4,33 4,77 5,2 5,64 6,08 6,51 6,95
1300
 m, кг 0,1105 0,1658 0,221 0,2763 0,3315 0,3868 0,442 0,5525 0,663 0,7735 0,884 0,9945 1,105 1,2155 1,326 1,4365 1,547 1,6575
Fс.с., м2 0,9 1,13 1,37 1,6 1,84 2,07 2,31 2,78 3,25 3,72 4,19 4,66 5,13 5,6 6,07 6,54 7,01 7,48
1400
 m, кг 0,119 0,1785 0,238 0,2975 0,357 0,4165 0,476 0,595 0,714 0,833 0,952 1,071 1,19 1,309 1,428 1,547 1,666 1,785
Fс.с., м2 0,96 1,21 1,47 1,72 1,97 2,22 2,47 2,98 3,48 3,98 4,49 4,99 5,49 6 6,5 7 7,51 8,01
1500
 m, кг 0,1275 0,1913 0,255 0,3188 0,3825 0,4463 0,51 0,6375 0,765 0,8925 1,02 1,1475 1,275 1,4025 1,53 1,6575 1,785 1,9125
Fс.с., м2 1,03 1,3 1,56 1,83 2,1 2,37 2,64 3,17 3,71 4,25 4,78 5,32 5,86 6,39 6,93 7,47 8 8,54



Аэродинамические и акустические характеристики решеток ИР при заборе воздуха

Аэродинамические и акустические характеристики решеток ИР при заборе воздуха

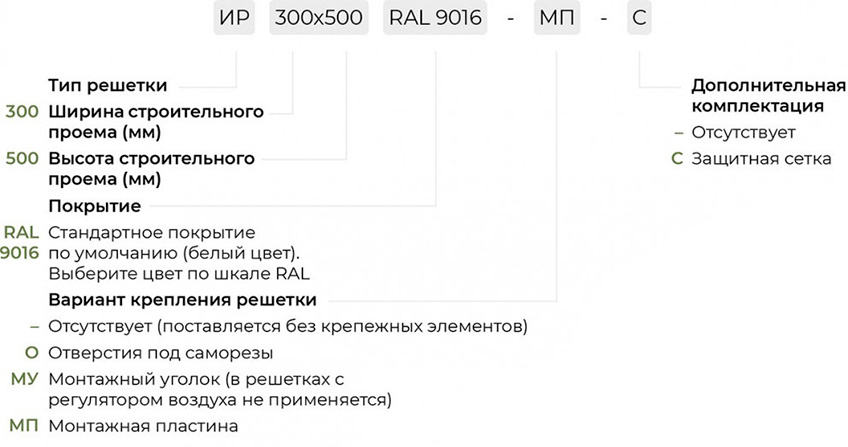

Маркировка ИР
