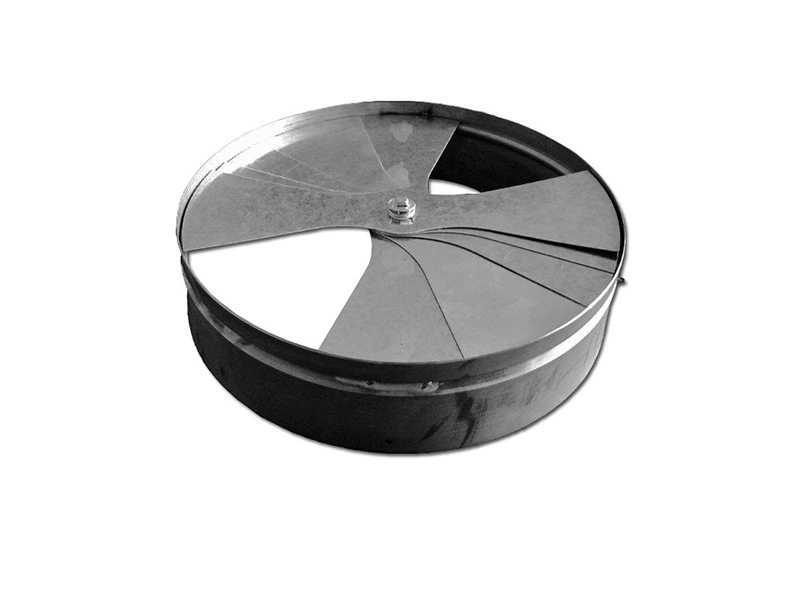

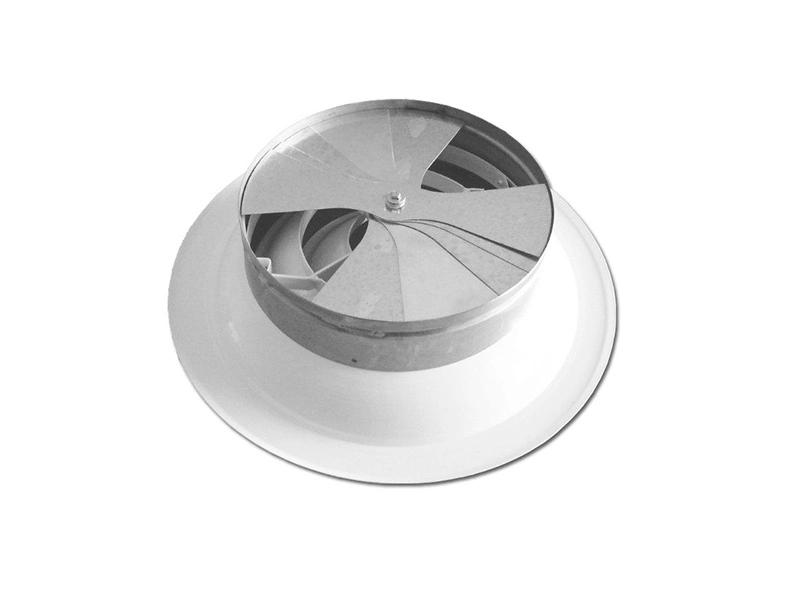

Веерный диффузор с клапаном расхода воздуха ДФА New

Категории


Стандартные позиции в наличии, изготовление под заказ от 1 дня.

Изделие соответствует требованиям: СТБ 1915-2020.

Продукция сертифицирована.

Габаритные и присоединительные размеры ДФА NEW

Габаритные и присоединительные размеры ДФА NEW

Модель ØD ØB ØC H
ДФА 80 230 190 78 65
ДФА 100 250 210 98 65
ДФА 150 300 260 148 65
ДФА 200 350 310 198 65
ДФА 250 400 360 248 65
ДФА 300 450 410 298 65
ДФА 350 500 460 348 65
ДФА 400 550 510 399 65
ДФА 450 600 560 448 65
ДФА 500 650 610 498 65
ДФА 450/800 800 700 448 135
ДФА 500/1000 1000 860 498 185



Технические характеристики ДФА NEW

Размер V (m3) 100 150 200 300 400 600 800 1000 1200 1400 1600
100 L(m) 1.2 1.9 2.5 3.7 4.8
Δpt(Па) 16.5 33.8 52.6 94.8 143.0
LWA(дБ(А)) 25 33 41 >50 >50
160 L(m)   1.3 1.8 2.8 3.7 5.6 7.5
Δpt(Па)   6.0 14.2 31.2 49.0 87.0 128.3
LWA(дБ(А))   <25 <25 31 38 45 50
200 L(m)     1.3 2.2 3.1 4.8 6.4 7.9
Δpt(Па)     3.5 13.3 23.7 46.2 71.2 98.6
LWA(дБ(А))     <25 <25 28 37 45 >50
250 L(m)       1.6 2.3 3.7 5.1 6.4 7.8 9.1 10.3
Δpt(Па)       3.5 9.4 21.9 35.3 49.6 64.7 80.8 97.7
LWA(дБ(А))       <25 <25 26 33 38 43 46 50
315 L(m)         1.6 2.9 4.1 5.3 6.5 7.7 8.8
Δpt(Па)         1.2 8.3 15.8 23.4 31.3 39.5 47.8
LWA(дБ(А))         <25 <25 <25 27 31 35 38
355 L(m)           2.4 3.5 4.7 5.7 6.8 7.8
Δpt(Па)           3.3 9.3 15.3 21.5 27.7 33.9
LWA(дБ(А))           <25 <25 <25 <25 29.0 32
400 L(m)             3.1 4.1 5.2 6.2 7.2
Δpt(Па)             4.8 9.5 14.2 19.0 23.9
LWA(дБ(А))           1.6 <25 <25 <25 <25 27
450 L(m)           1.2 2.5 3.4 4.3 5.2 6.1
Δpt(Па)           <25 4.8 8.5 12.3 16.2 20.2
LWA(дБ(А))             <25 <25 <25 <25 <25
500 L(m)               3.0 3.8 4.7 5.6
Δpt(Па)               1.5 4.2 6.9 9.6
LWA(дБ(А))               <25 <25 <25 <25

Размер V (m3) 1800 2000 2100 2300 2500 2800 3000 4000 5000 7000
250 L(m) 11.6 12.8
Δpt(Па) 115.5 134.2
LWA(дБ(А)) >50 >50
315 L(m) 9.9 11.0 11.6 12.6 13.7 15.2
Δpt(Па) 56.5 65.3 69.8 79.1 88.5 103.2
LWA(дБ(А)) 41 43 45 46 48 >50
355 L(m) 8.9 9.9 10.3 11.3 12.2 13.6 14.5
Δpt(Па) 40.3 46.7 50 56.6 63.2 73.3 80.1
LWA(дБ(А)) 35 38 40 42 45 48 50
400 L(m) 8.2 9.1 9.6 10.5 11.5 12.8 13.7 17.9 19.0 18.3
Δpt(Па) 28.9 34.0 36.6 41.8 47.1 55.2 60.7 89.7 59.5 187
LWA(дБ(А)) 30 32 33 35 37 40 42 45 40 49
450 L(m) 7.0 7.9 8.3 9.2 10 11.3 12.1 16.2 11.9 16.3
Δpt(Па) 24.2 28.3 30.4 34.7 39 45.6 50.1 73.9 98 116
LWA(дБ(А)) <25 25 26 28 30 33 35 45 40 43
500 L(m) 6.4 7.3 7.7 8.5 9.3 10.6 11.4 15.3 10.9 12.3
Δpt(Па) 12.3 15.1 16.5 19.3 22.1 26.4 29.3 44.1 60 75
LWA(дБ(А)) <25 <25 <25 <25 25 27 29 35 34 38
500/1000 L(m)               9.6 9.5 11.4
Δpt(Па)               62 39 39
LWA(дБ(А))               34 29 33
