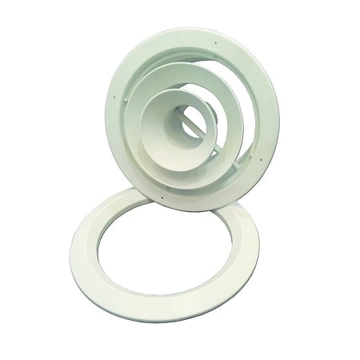

Диффузор сопловый конический SMK

Категории


Стандартные позиции в наличии, изготовление под заказ от 1 дня.

Изделие соответствует требованиям: СТБ 1915-2020.

Продукция сертифицирована.

Сопловый диффузор конический SMK предназначен для монтажа в вентиляционных системах, а также системах кондиционирования помещений, в которых требуется обеспечить поступление больших объёмов воздушных масс со значительной дальнобойкостью. К таким типам помещений относятся концертные или спортивные залы, выставки, вокзалы, ангары, а также склады.

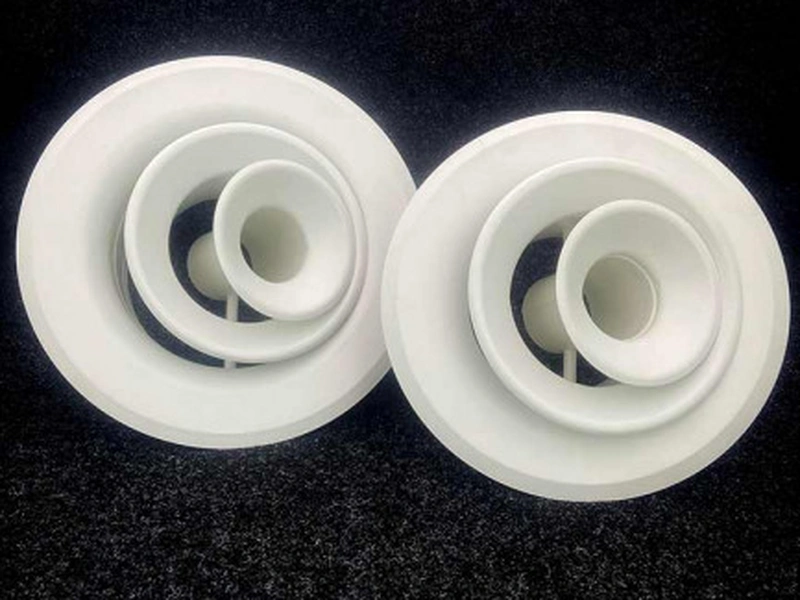

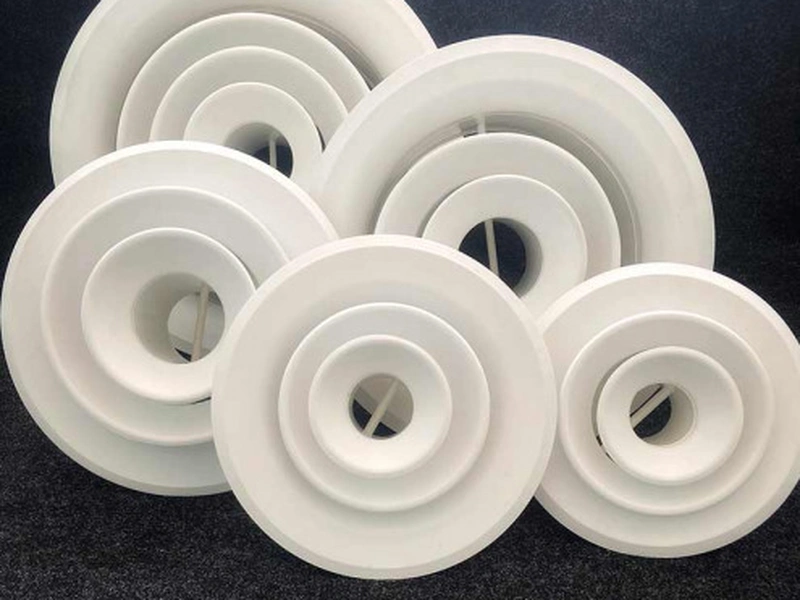

Конструктивно изделие представляет собой корпус из металла, а внутри него на передвижной оси находится вставка, состоящая из комплекта конических цилиндров. Габариты, а также их число регламентируется типоразмерами устройства. Стандартные габаритные параметры диффузора: 200, 250, 300, 350, 400, а также 500. Положение внутренней вставки меняется согласно одному из двух возможных способов поступления воздушного потока: компактной или конической струёй. Защита изделия предусмотрена из порошкового покрытия белого цвета. Установка производится посредством соединительного патрубка, закрепляемого к вентиляционному каналу на участках в горизонтальном или вертикальном направлении.

Чтобы купить диффузор сопловый SMK, а также получить дополнительную информацию по всем интересующим вас вопросам, позвоните нам по телефонам +375(29)62-62-100 или +375(29)66-50-969.

Габаритные и присоединительные размеры

размеры конического диффузора

Модель    Ø A       Ø B       H
   SMK 200    272 199 164
SMK 250 322 249 164
SMK 300 372 299 181
SMK 350 422 349 217
SMK 400 472 399 210
SMK 500 575 498 238

Технические характеристики

Коническая струя
Модель    Поправочный коэффициент Koct, дБ
 125   250   500   1000   2000   4000   8000
   SMK 200    3 2 -1 0 -3 -12 -29
SMK 250 1 2 -1 1 -4 -12 -26
SMK 300 3 1 -1 2 -6 -15 -28
SMK 350 5 1 1 1 -7 -16 -29
SMK 400 7 1 1 1 -8 -17 -29
SMK 500 12 2 3 -2 -10 -17 -31



Компактная струя
Модель     Поправочный коэффициент Koct, дБ
 125   250   500   1000   2000   4000   8000
   SMK 200    3 -1 -2 1 -3 -17 -32
SMK 250 0 -1 -3 2 -5 -19 -32
SMK 300 2 -1 -3 2 -5 -19 -31
SMK 350 3 -1 1 1 -10 -19 -31
SMK 400 4 -1 2 2 -10 -18 -32
SMK 500 8 -1 3 1 -13 -22 -34



Шумоподавление
   Модель    Поправочный коэффициент Koct, дБ
 125   250   500   1000   2000   4000   8000
   SMK 200    12 7 3 1 - - -
SMK 250 10 6 2 - - - -
SMK 300 9 4 2 - - - -
SMK 350 8 3 1 - - - -
SMK 400 7 3 1 - - - -
SMK 500 6 2 - - - - -
