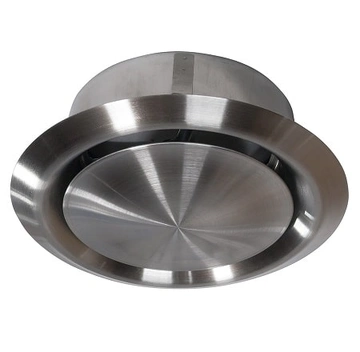

Диффузор круглый стальной универсальный

Габаритные и присоединительные размеры

Тип диффузора	C	D	E
PAV-SS 100	50	100	140
PAV-SS 125	50	125	170
PAV-SS 150	63	150	218
PAV-SS 160	63	160	218
PAV-SS 200	80	200	298

Подбор диффузоров при подаче воздуха в помещение

ØА, мм	F0, м2	b, мм	Кол-во оборотов обтекателя, N	LA=20дБ (А)				LA=25дБ (А)				LA=35дБ (А)					LA=45дБ (А)
				L0, м3/ч	Pп, Па	дальнобойность, м при Vx, м/с		L0, м3/ч	Pп, Па	дальнобойность, м при Vx, м/с		L0, м3/ч	Pп, Па	дальнобойность, м при Vx, м/с			L0, м3/ч	Pп, Па	дальнобойность, м при Vx, м/с
				L0, м3/ч	Pп, Па	0,2	0,5	L0, м3/ч	Pп, Па	0,2	0,5	L0, м3/ч	Pп, Па	0,2	0,5	0,75	L0, м3/ч	Pп, Па	0,5	0,75
b=0,1А — горизонтальная настилающаяся веерная струя
100	0,01	10	10	55	36	0,7	0,3	80	77	1,1	0,4	120	174	1,6	0,6	0,4	150	271	0,8	0,5
125	0,01	12	12	85	34	0,9	0,4	120	67	1,3	0,5	180	150	1,9	0,8	0,5	230	246	1	0,7
160	0,02	13	16	140	32	1,1	0,5	200	66	1,6	0,7	280	129	2,3	0,9	0,6	350	201	1,1	0,8
200	0,03	16	20	200	27	1,3	0,5	250	41	1,6	0,7	350	81	2,3	0,9	0,6	450	134	1,2	0,8
250	0,05	20	25	280	21	1,4	0,6	370	36	1,9	0,8	520	71	2,7	1,1	0,7	700	129	1,5	1
b=0,15А — горизонтальная настилающаяся веерная струя
100	0,01	15	15	80	21	0,8	0,3	120	46	1,2	0,5	160	82	1,6	0,6	0,4	220	156	0,9	0,6
125	0,01	19	19	130	21	1	0,4	170	36	1,4	0,5	240	71	1,9	0,8	0,5	320	127	1	0,7
160	0,02	19	24	180	14	1,1	0,4	260	30	1,6	0,6	370	60	2,3	0,9	0,6	520	119	1,3	0,9
200	0,03	24	30	250	11	1,2	0,5	350	22	1,7	0,7	530	50	2,6	1	0,7	740	97	1,4	1
250	0,05	30	37,5	350	9	1,4	0,5	500	18	1,9	0,8	800	45	3,1	1,2	0,8	1100	85	1,7	1,1
b=0,2А — вертикальная коническая струя
100	0,01	20	20	80	17	2	0,8	120	38	3	1,2	160	67	4	1,6	1,1	220	126	2,2	1,5
125	0,01	25	25	130	17	2,6	1	170	29	3,4	1,4	240	58	4,8	1,9	1,3	320	103	2,5	1,7
160	0,02	26	32	180	12	2,8	1,1	260	24	4	1,6	370	49	5,7	2,3	1,5	520	96	3,2	2,1
200	0,03	32	40	250	9	3,1	1,2	350	18	4,3	1,7	530	40	6,5	2,6	1,7	740	79	3,6	2,4
250	0,05	40	50	350	7	3,4	1,4	500	14	4,9	1,9	800	36	7,8	3,1	2,1	1100	69	4,3	2,8

Подбор диффузоров при удалении воздуха

ØА, мм	F0, м2	Кол-во оборотов обтекателя, N	b, мм	LA=25дБ (А)			LA=35дБ (А)			LA=45дБ (А)
ØА, мм	F0, м2	Кол-во оборотов обтекателя, N	b, мм	L0, м3/ч	Pп, Па	V0, м/с	L0, м3/ч	Pп, Па	V0, м/с	L0, м3/ч	Pп, Па	V0, м/с
b=0,1А
100	0,01	10	10	80	64	3,3	120	145	4,9	150	226	6,1
125	0,01	12	12	100	39	2,5	170	112	4,3	230	205	5,9
160	0,02	13	16	170	40	2,6	240	79	3,6	340	159	5,1
200	0,03	16	20	250	35	2,4	300	50	2,9	500	138	4,8
250	0,05	20	25	350	27	2,1	450	44	2,7	750	123	4,5
b=0,15А
100	0,01	15	15	130	48	5,3	170	81	7	230	149	9,4
125	0,01	19	19	170	31	4,3	230	57	5,9	330	118	8,4
160	0,02	19	24	250	24	3,8	370	52	5,6	500	96	7,6
200	0,03	24	30	350	19	3,4	510	40	4,9	750	87	7,2
250	0,05	30	37,5	500	15	3	700	30	4,2	1000	61	6
b=0,2А
100	0,01	20	20	130	32	5,3	170	55	7	230	101	9,4
125	0,01	25	25	170	21	4,3	230	39	5,9	330	80	8,4
160	0,02	26	32	250	16	3,8	370	36	5,6	500	65	7,6
200	0,03	32	40	350	13	3,4	510	27	4,9	750	59	7,2
250	0,05	40	50	500	10	3	700	20	4,2	1000	42	6
