ПОТОЛОЧНЫЕ ДИФФУЗОРЫ ПРЯМОУГОЛЬНЫЕ ТИПА YAR 011
Категории
Компания РОВЕН предлагает купить потолочные диффузоры прямоугольные типа yar 011 в Москве по выгодной цене. Приглашаем посетить наш офис по адресу: г. Москва, ул. Южнопортовая, д.7 стр.7 оф. 403. Вы также можете позвонить по телефону 8-495-646-23-90, наши специалисты ответят на все ваши вопросы.

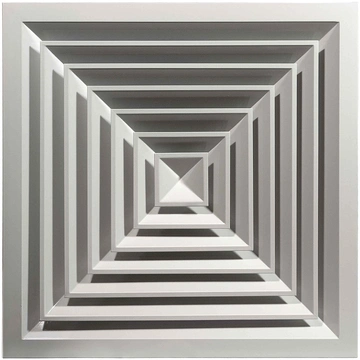

ПОТОЛОЧНЫЙ ДИФФУЗОР
Потолочные диффузоры YAR предназначены для распределения потока воздуха в системах вентиляции и кондиционирования в жилых, административных, бытовых и производственных помещениях. Диффузоры YAR состоят из прямоугольного корпуса, в который при помощи пружин устанавливается блок из направляющих пластин. Чтобы узнать цену на потолочный диффузор, скачайте актуальный прайс ГК "РОВЕН".
Диффузоры YAR изготавливаются из алюминиевого профиля, окрашенного методом порошкового напыления. Стандартный цвет — белый (RAL9016). Возможна окраска под заказ в любой цвет RAL.
Потолочные диффузоры изготавливаются с четырехсторонним направлением воздуха. Для регулирования количества расхода воздуха на диффузоры YAR 011 устанавливаются регуляторы расхода воздуха.
Для потолочных диффузоров YAR 011 по отдельной заявке возможно изготовление камеры статического давления (адаптера), размеры которой определяются средней расчетной скоростью воздушного потока в них не более 1,5 м/с с учетом рекомендуемой производительности диффузоров, а также возможностью их размещения в подшивном пространстве потолка.
Палитра нестандартных цветов окраски
Характеристики
Типовой ряд потолочных диффузоров типа YAR 011 состоит из трех типоразмеров: 300х300 мм, 450х450 мм и 600х600 мм.
Присоединительный размер к воздуховодам 600х600 = размер – (минус) 150 мм.
Присоединительный размер к воздуховодам 300х300 и 450х450 =размер – (минус) 145 мм.
Пример: Присоединительный размер адаптера к диффузору YAR 011600х600 — 450х450.
Габаритные и присоединительные размеры
Данные для подбора потолочных диффузоров типа YAR 011
| LхL, мм | Fо, м2 | Q, м3/ч | ΔР, Па | Дальнобойность при Vх, м/с | Q, м3/ч | ΔР, Па | Дальнобойность при Vх, м/с | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 0,2 | 0,5 | 0,75 | 0,2 | 0,5 | 0,75 | ||||||
| LаLа | |||||||||||
| 300х300 | 0,0169 | 50 | 0,9 | 1,6 | 0,6 | — | 250 | 25 | 8 | 3 | 2 |
| 450х450 | 0,078 | 150 | 0,4 | 2 | 0,9 | — | 750 | 11 | 11 | 4,5 | 3 |
| 600х600 | 0,185 | 350 | 0,4 | 5 | 2 | — | 1500 | 7 | 15 | 5,8 | 4 |
| LаLа | |||||||||||
| 300х300 | 0,0169 | 350 | 49 | 11 | 4 | 3 | 500 | 98 | 8 | 4 | 7 |
| 450х450 | 0,078 | 1000 | 19 | 15 | 6 | 4 | 1500 | 41 | 22 | 9 | 6 |
| 600х600 | 0,185 | 2500 | 20 | 24 | 10 | 7 | 3500 | 41 | 34 | 14 | 9 |
Аэродинамические характеристики
Х – дальнобойность струи, м
Значение дальнобойности показано при скорости Vx=0,2 м/c
Пример обозначения (маркировка)
