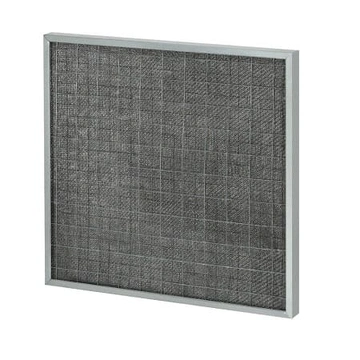

Фильтр воздушный панельный металлический из сетки-плетенки

Категории


Стандартные позиции в наличии на складе.

Изделие соответствует требованиям: СТБ 1915-2020.

Фильтровые расходные материалы, которые производятся из металлической перфорированной панели (плетенки) – расходные элементы, которые используются в газовых, турбинных и компрессорных комплексах с целью очистки воздуха. Изделия активно используются для предотвращения проникновения вовнутрь жировых, кислотных, а также масляных аэрозолей, крупно- и мелкоразмерных частиц: пылеобразных фракций, пуха, жировых капель со стороны приточной и вытяжной вентиляции.

Технические свойства и преимущества

Данный воздушный фильтр не имеет вредных и опасных для внешней среды веществ, свободно утилизируется как строительный или бытовой мусор. Он представляет собой комплекс из нескольких сеток, которые изготавливаются из стали с минимальным содержанием углерода или нержавеющего металла. К достоинствам такого фильтра можно отнести:

  1. класс пожарной безопасности Ф1 по системе DIN53438;
  2. степень очистки G2 по ГОСТу Р ЕН (779) -2007;
  3. использование в качестве материала корпуса из оцинкованной стали алюминия или стали-нержавейки, что делает изделие устойчивым к эксплуатационным нагрузкам;
  4. способность выдерживать аэродинамическое сопротивление до 7275 м3/ч*м2 (при ширине фильтра в 47 мм) и до 2600 м3/ч*м2 (при ширине фильтра в 24 мм).

Сфера практического использования данного изделия с сеткой-плетенкой включает в себя общественные и муниципальные дома, объекты общего назначения, производственные заводы и фабрики. Изделия представлены в нескольких модификациях, отличаясь производительностью, габаритными размерами и техническими характеристиками.

Наша компания «КВС-Инжениринг» предлагает на выгодных условиях купить металлический воздушный панельный фильтр из сетки, с помощью которой обеспечивается надёжная очистка от пыли и грязи. Звоните и заказывайте товар по телефону +375 29 62 62 100!

Расшифровка номенклатуры

 Обозначение  Наименование Описание
ФВПМет-II

Тип фильтра

 Обозначение панельного фильтра металлического с фильтрующим материалом из сетки-плетенки

W

Ширина фильтра Размер меньшей стороны фильтра, в мм - 100 min, 2960 max
H Высота фильтра Размер большей стороны фильтра, в мм - 100 min, 2960 max
P  Толщина фильтра (рамки)  Толщина фильтра (рамки) в мм
Стандартные размеры, мм: 25, 48
Возможно изготовление фильтров с любой толщиной рамки от
4мм до 5мм; 8,5 мм; от 10мм до 200мм
Кл Класс очистки

Класс очистки G2 по ГОСТ Р ЕН 779-2007



Таблица кодировок обозначения размеров

                   Размер, мм                                   Обозначение
287 3
490 5
592 6
892 9



Технические параметры основных типоразмеров

Обозначение Габаритные размеры, мм Номинальная производительность, м3
Ширина, W Высота, H Толщина, P
ФВПМет-II-33-25-G2 287 287 25 500-850
ФВПМет-II-35-25-G2 287 490 25 800-1400
ФВПМет-II-36-25-G2 287 592 25 1000-1700
ФВПМет-II-39-25-G2 287 892 25 1500-2500
ФВПМет-II-55-25-G2 490 490 25 1400-2350
ФВПМет-II-56-25-G2 490 592 25 1650-2800
ФВПМет-II-59-25-G2 490 892 25 2500-4200
ФВПМет-II-66-25-G2 592 592 25 2000-3400
ФВПМет-II-69-25-G2 592 892 25 3000-5100
ФВПМет-II-99-25-G2 892 892 25 4500-7600
ФВПМет-II-33-48-G2 287 287 48 500-850
ФВПМет-II-35-48-G2 287 490 48 800-1400
ФВПМет-II-36-48-G2 287 592 48 1000-1700
ФВПМет-II-39-48-G2 287 892 48 1500-2500
ФВПМет-II-55-48-G2 490 490 48 1400-2350
ФВПМет-II-56-48-G2 490 592 48 1650-2800
ФВПМет-II-59-48-G2 490 892 48 2500-4200
ФВПМет-II-66-48-G2 592 592 48 2000-3400
ФВПМет-II-69-48-G2 592 892 48 3000-5100
ФВПМет-II-99-48-G2 892 892 48 4500-7600



Технические характеристики

Класс фильтра Средняя пылезадерживающая способность Am, % Номинальная удельная воздушная нагрузка, м3/ч х м2(фронтальная скорость, м/с) Аэродинамическое сопротивление, Па
Начальное Конечное
Глубина, мм
25
G2 65≤Am<80 5400 - 9700 (1,5 - 2,7) 37-64 250



Аэродинамическое сопротивление чистого фильтра ФВПМет-II

 Класс фильтра   Толщина фильтра, мм   Аэродинамическое сопротивление чистого фильтра (Па) при воздушной нагрузке (м3/ч*м2
2500 4100 5820 6790 7275 8730 9700
G2 25 24 31 39 44 47 57 64
