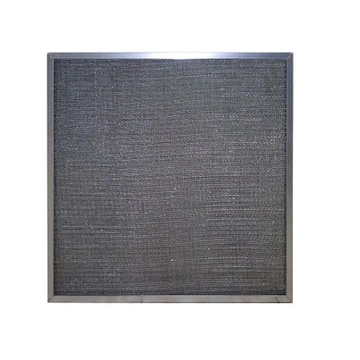

Фильтр воздушный панельный из сетки-плетенки гофрированной

Категории


Стандартные позиции в наличии на складе.

Изделие соответствует требованиям: СТБ 1915-2008

Отрасли использования:

  1. Общественные здания.
  2. Газотурбинные и компрессорные установки.



Расшифровка номенклатуры

ФВПМет-II W H Р Кл С Рч ИФ
Тип фильтра Ширина фильтра Высота фильтра Толщина фильтра Класс  очистки  Материал сетки Наличие ручек Исполнение фильтра
Обозначение панельного фильтра металлического с фильтрующим материалом из сетки-плетенки Размер меньшей стороны фильтра, в мм - 100 min, 2960 max Размер большей стороны фильтра, в мм - 100 min, 2960 max Толщина фильтра (рамки) в мм
Стандартные размеры, мм: 25, 48 Возможно изготовление фильтров с любой толщиной рамки от 4мм до 5мм; 8,5 мм; от 10мм до 200мм
Класс очистки G2 К1 – оцинкованная сталь К2 – нержавеющая сталь К4 – алюминий (8,5 мм) Рч – наличие ручек Примечание. Заказ фильтров с ручками необходимо сопровождать эскизом и/или подробным описанием, где должны располагаться ручки (по ширине, высоте, с торца, на какой высоте и т.п.), количество ручек. У – усиленная конструкция Принудительно усиленная конструкция делается при периметре рамки более 3000 мм



Таблица кодировок обозначения размеров

 Обозначение Наименование Описание
ФВПМет-II Тип фильтра Обозначение панельного фильтра металлического с фильтрующим материалом из сетки-плетенки
W Ширина фильтра Размер меньшей стороны фильтра, в мм - 100 min, 2960 max
H Высота фильтра Размер большей стороны фильтра, в мм - 100 min, 2960 max
P Толщина фильтра (рамки) Толщина фильтра (рамки) в мм
Стандартные размеры, мм: 25, 48
Возможно изготовление фильтров с любой толщиной рамки от
4мм до 5мм; 8,5 мм; от 10мм до 200мм
Кл Класс очистки Класс очистки G2 по ГОСТ Р ЕН 779-2007
К Материал корпуса (рамки) К1 – оцинкованная сталь
К2 – нержавеющая сталь
К4 – алюминий (8,5 мм)
С Материал сетки С2 – оцинкованная сталь
С5 – нержавеющая сталь
Рч Наличие ручек Рч – наличие ручек
Примечание. Заказ фильтров с ручками необходимо сопровождать эскизом и/или
подробным описанием, где должны располагаться ручки (по ширине, высоте, с торца, на какой высоте и т.п.), количество ручек.
ИФ Исполнение фильтра У – усиленная конструкция
Принудительно усиленная конструкция делается при
 периметре рамки более 3000 мм



Технические параметры основных типоразмеров

Обозначение Габаритные размеры, мм    Номинальная производительность, м3/ч
   Ширина, W       Высота, H       Толщина, P
     ФВПМет-II-33-25-G2      287 287 25 500-850
ФВПМет-II-35-25-G2 287 490 25 800-1400
ФВПМет-II-36-25-G2 287 592 25 1000-1700
ФВПМет-II-39-25-G2 287 892 25 1500-2500
ФВПМет-II-55-25-G2 490 490 25 1400-2350
ФВПМет-II-56-25-G2 490 592 25 1650-2800
ФВПМет-II-59-25-G2 490 892 25 2500-4200
ФВПМет-II-66-25-G2 592 592 25 2000-3400
ФВПМет-II-69-25-G2 592 892 25 3000-5100
ФВПМет-II-99-25-G2 892 892 25 4500-7600
ФВПМет-II-33-48-G2 287 287 48 500-850
ФВПМет-II-35-48-G2 287 490 48 800-1400
ФВПМет-II-36-48-G2 287 592 48 1000-1700
ФВПМет-II-39-48-G2 287 892 48 1500-2500
ФВПМет-II-55-48-G2 490 490 48 1400-2350
ФВПМет-II-56-48-G2 490 592 48 1650-2800
ФВПМет-II-59-48-G2 490 892 48 2500-4200
ФВПМет-II-66-48-G2 592 592 48 2000-3400
ФВПМет-II-69-48-G2 592 892 48 3000-5100
ФВПМет-II-99-48-G2 892 892 48 4500-7600



Технические характеристики

 Класс фильтра   Средняя пылезадерживающая
способность Am, %
Номинальная удельная воздушная
 нагрузка, м3/ч х м2(фронтальная скорость, м/с)
 Аэродинамическое сопротивление, Па
Начальное Конечное
Глубина, мм
25
G2 65≤Am<80 5400 - 9700 (1,5 - 2,7) 37-64 250



Аэродинамическое сопротивление чистого фильтра ФВПМет-II

  Класс фильтра     Толщина фильтра, мм   Аэродинамическое сопротивление чистого
   фильтра(Па) при воздушной нагрузке (м3/ч*м2)
2500 4100 5820 6790 7275 8730 9700
G2 25 24 31 39 44 47 57 64
