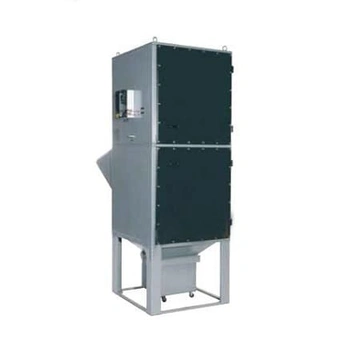

Фильтровальные установки картриджного типа, взрывозащищенное исполнение PC ATEX

Категории


Стандартные позиции в наличии на складе.

Изделие соответствует требованиям: СТБ 1915-2020.

Удобные и практичные фильтровальные установки PC ATEX – оборудование, которое применяется с целью качественной и эффективной очистки воздуха внутри помещений. Чаще всего приборы такого типа применяются в фармацевтической и пищевой промышленности, где предъявляются особые требования к чистоте помещений. Взрывозащитное исполнение позволяет монтировать устройства в помещениях любых категорий.

Конструкционные особенности и достоинства оборудования PC ATEX

Принцип работы устройства PC ATEX заключается в использовании сжатого воздуха, что позволяет втягивать в себя все пылеобразные частицы. Многоступенчатые фильтры картриджного типа успешно справляются с разными типами загрязнений, поэтому установки активно применяются в разных отраслях промышленного производства. К достоинствам такого оборудования можно отнести следующее:

  1. эргономичный корпус;
  2. вертикальный тип исполнения, благодаря чему устройство занимает минимум места;
  3. высокая мощность за счет использования вентилятора;
  4. возможность применения во взрывоопасной среде Atex II3D.

Из особенностей механизма можно отметить захват грязного воздуха сбоку и выброс его вверх, что является продуманным конструктивным решением.

Характеристики фильтровальных установок PC ATEX

В состав PC ATEX входят следующие компоненты:

  1. электрощит управления;
  2. искрогастель;
  3. аналоговый манометр;
  4. разгружатели ротационного типа;
  5. таймер циклом (экономайзер).

Сфера применения фильтровальной установки включает в себя не только пищевую отрасль и фармацевтику, но также химическую и угольную промышленность.

Компания «КВС-Инжениринг» свыше 5 лет занимается поставками промышленных фильтровальных установок, которые имеют широкую сферу практического использования. Только у нас вы найдете адекватные цены на фильтровальные установки PC ATEX, в которых отсутствуют посреднические наценки. Звоните и заказывайте товар по телефону +375 29 62 62 100!

Характеристики

Фильтруемый продукт сжатый воздух
Метод фильтрации с картриджем
Применение для удаления пыли
Очистка самоочищающийся
Расход Мин.: 1 500 m3/h
Макс.: 11 000 m3/h



Комплектация фильтровальной установки картриджного типа, взрывозащищенного исполнения:

  1. подача загрязненного воздуха - 1
  2. предкамера - 2
  3. частицы пыли - 3
  4. картриджные фильтры - 4
  5. вывод очищенного воздуха - 5
  6. панель очистки картриджей сжатым воздухом - 6
  7. электрический вентилятор - 7
  8. ресивер для сжатого воздуха - 8
  9. пневматический клапан - 9
  10. опорные стойки - 10
  11. дверца для смены картриджей (нижняя) - 11
  12. дверца для ремонта клапанов и вентилятора (верхняя) - 12
  13. пылесборная откатная емкость - 13
  14. приемный бункер - 14
  15. противовзрывная панель - 15

PC ATEX

Технические характеристики

Модель Фильтрующая поверхность Воздушный поток Давление Мощность A B H Входное сечение (фланец)
  m2 m3/h mm H2O kW mm mm mm Ø mm
PC2/ TV-H 20 1.500 200 1,5 850 650 2400 200
PC4/TV-H 40 2.500 230 3 850 900 2400 300
PC8/TV 80 6.000 200 5,5 1700 900 2400 2*300
PC12/ TV 120 8.000 230 7,5 2550 900 2400 3*300
PC16/ TV 160 11.000 210 5,5 + 5,5 3400 900 2400 4*300
